當前位置:首頁 >> 管夾閥 >> 氣動管夾閥 >> 新型氣動管夾閥
更新時間 2024-9-9 23:29:02


氣動管夾閥
    新型氣動管夾閥
    新型氣動管夾閥   產品名稱: 新型氣動管夾閥
    型號:GJ841X、GJ341X
    口徑:DN40-300
    壓力:0.6-1.6MPa
    材質:鋁合金、鑄鐵、鑄鋼等

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【新型氣動管夾閥

       新型氣動管夾閥詳細介紹


    新型氣動管夾閥主要結構形式:

    新型氣動管夾閥由閥體、橡膠閥套、閥蓋等零件組成。

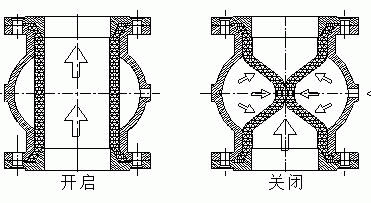

    新型氣動管夾閥工作原理:

    控制介質未輸入時,橡膠管套和閥體之間的空腔與大氣連通,膠套受流體壓力處于向外張緊狀態。因?yàn)楣芴變?nèi)有一定角度排列的增強簾布層,使管套軸向和徑向壓力相互平衡,所以管套的長度與直徑不會因?yàn)榱黧w壓力而變化,當控制介質進入管套與閥體之間的空腔時,橡膠管套在介質壓力下變形截流。如下圖所示:


    新型氣動管夾閥安裝及維護:

    (1)、本閥門在管道上任意安裝,沒有介質流向限制。

    (2)、本閥門維護成本低,只需根據實際使用更換橡膠管套。



    新型氣動管夾閥產品特點:
    管閥同徑結構新穎簡單,橡膠套內徑與管道相同,局部阻力損失小。
    無泄漏:無密封點,控制介質空間和閥門通道完全隔離,不存在內外泄漏。
    含雜關閉:依靠橡膠套變形實現啟閉,即使流體含固體顆?;蚶w維雜質也不會阻塞,均可完全迅速地將其包裹關閉。
    適用面廣:結構簡單,僅三個部件,可代替體積大、結構復雜的閥門,尤其適用于有防爆要求的場合。
    高效長壽:獨特的含增強簾布的橡膠管套,能夠經受高頻率的啟閉作業,耐酸、堿和化學介質,具有很長的使用壽命。
    安裝簡單:閥門安裝無方向性,使用管道無需清洗,一旦將橡膠套損壞,更換簡單迅速。
    控制方便:根據需要可實現就地或遠距離自動化操作控制。



    新型氣動管夾閥產品用途:
    本產品廣泛應用于:冶金、化工、水泥、陶瓷、玻璃、塑料、廢水處理、制約、食品飲料、釀酒等行業。
    適用于包含纖維的液體、石油、礦漿、水泥、粉體、漿料、下水道污泥等流體,即使混有固態物質也可完全截?cái)唷?/span>



    新型氣動管夾閥結構與材料:
    ①閥體:鑄鋁/鑄鐵
    ②橡膠套:天然橡膠/增強簾布
    ③閥蓋:合金鋼



    新型氣動管夾閥注意事項:
    1、壓縮空氣的雜質和水份影響膠套的使用壽命,應在氣路中設置過濾器,以除去雜質和水份。
    2、在配管時充分清除管道和接頭中的雜質、切屑粉末等。
    3、維修保養膠套時,務必事先關閉供氣閥門,并將啟動回路中的壓縮空氣排盡后,方可進入維修作業。
    4、避免氣閥膠套發生凍結,如在攝氏5°C以下使用時,應使用干燥器處理干燥空氣。

    新型氣動管夾閥工作原理:
    在控制介質未輸入時,膠套和閥體之間的空腔與大氣連通,膠套受流體壓力處于向外張緊狀態.因?yàn)楣芴變?nèi)有一定角度排列的增強簾布層,使管套軸向和徑向壓力相互平衡,所以管套的長度與直徑不會因?yàn)榱黧w壓力而變化.當控制介質進入管套與閥體之間的空腔時,管套在介質壓力下變形截流.如下圖所示:



    新型氣動管夾閥技術參數:

    閥體:鑄鋁/鑄鐵

    口徑規格:DN50-300

    控制介質:壓縮氣體

    工作壓力:最小閉合壓力0.15Mpa

    最大控制壓力0.6Mpa

    正常工作壓差0.2-0.3 Mpa

    使用溫度:≤120℃

    耐酸堿性:≤10%濃度

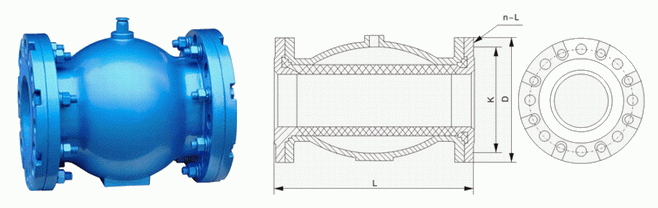

    新型氣動管夾閥外形結構圖:


    新型氣動管夾閥連接尺寸:

    口徑

    L

    H

    D

    K

    n-L

    DN40

    150

    40

    145

    110

    4-18

    DN50

    180

    60

    160

    125

    4-18

    DN65

    180

    60

    180

    145

    4-18

    DN80

    220

    75

    195

    160

    4-18

    DN100

    280

    95

    215

    180

    8-18

    DN125

    345

    120

    245

    210

    8-18

    DN150

    414

    145

    280

    240

    8-23

    DN200

    550

    182

    335

    295

    8-23

    DN250

    680

    229

    390

    350

    12-23

    DN300

    820

    278

    440

    400

    12-23


    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【新型氣動管夾閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
