耐磨膠管閥詳細介紹

耐磨膠管閥參數：

膠管閥是一種耐磨性能和耐腐蝕性能非常優良的閥門，是傳統球閥、蝶閥、隔膜閥等閥門的良好替代品，本閥門清水試驗平均壽命在20萬次。應用范圍為礦山行業：濕式除鐵器、陶瓷過濾機、MGM管式薄膜過濾機、戈爾薄膜過濾機、礦山尾礦泥漿輸送管道、礦山采選單元泥漿輸送管道；建設機械行業：配混系統的自動稱量裝置、加藥系統；冶金行業：煉鋼的自動加渣系統；醫藥行業：塑料瓶大輸液連運機；污水處理行業；污泥輸送管道等行業。

耐磨膠管閥特點：

1、無壓力損失、無堵塞、無泄露、防水撞沖擊。

2、特別適用于含顆粒的液--固及氣--固二相流。

3、橡膠管套帶有纖維增強結構，耐磨、抗疲勞。

耐磨膠管閥工作原理：

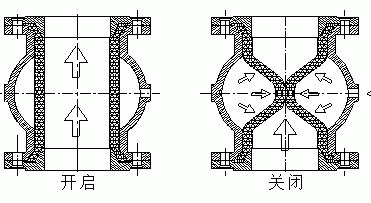

在控制介質未輸入時，膠套和閥體之間的空腔與大氣連通，膠套受流體壓力處于向外張緊狀態．因為管套內有一定角度排列的增強簾布層，使管套軸向和徑向壓力相互平衡，所以管套的長度與直徑不會因為流體壓力而變化．當控制介質進入管套與閥體之間的空腔時，管套在介質壓力下變形截流．如下圖所示：

耐磨膠管閥壓力范圍：

口徑（DN）	DN25~200	DN250~300
工作壓力	max4bar	max3bar
控制壓力	max6bar	max4.5bar
最大壓差	2bar	max1.5bar

耐磨膠管閥技術參數：

閥體	鑄鐵DN25~200 鑄鋁DN25~300 鑄鋼DN25~300
法蘭連接	鑄鐵DN25~300，316LDN40~200
管套材質及 溫度范圍	天然橡膠-5~80。C 三元乙丙膠-5~120。C
食品極	食品極天然橡膠管套
控制介質	壓縮空氣或壓力水
控制附件	手動-三通手動閥 自動-三通電動閥

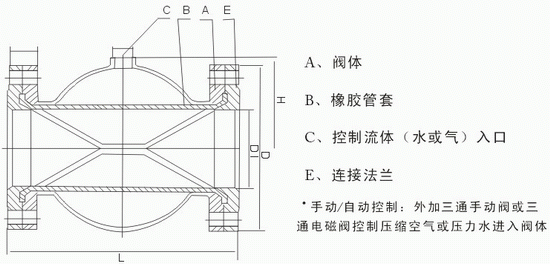

耐磨膠管閥外形結構圖：


耐磨膠管閥連接尺寸：

口徑（DN）		40	50	65	80	100	125	150	200	250	300
外 型 尺 寸	L	150	180	180	220	276	345	414	550	680	820
	H	40	60	60	75	95	120	145	1823	229	278
	I	26	27	23	30	36	48	52	65	82	98
	D	150	155	200	200	220	250	285	340	405	480
法蘭 標準 ..		PN10 DN40	PN10 DN50	PN10 DN55	PN10 DN80	PN10 DN100	PN10 DN125	PN10 DN150	PN10 DN200	PN10/20 DN250	PN10/20 DN300
