圓頂閥

氣動圓頂閥

產品名稱：

氣動圓頂閥

型號：

YDF-B

口徑：

DN50-350

壓力：

1.0-6.4MPa

材質：

鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門 售前、售中、售后專業服務。

您正在瀏覽：【氣動圓頂閥】

氣動圓頂閥詳細介紹

氣動圓頂閥產品概述：

氣動圓頂閥是一種新型的快速關閉閥門，它采用國際先進的氣封式結構，閥門啟閉時閥芯與可充氣密封圈之間無接觸，密封圈采用特殊配方橡膠制成，可廣泛應用于粉狀物料的密封，是氣力輸送系統中的關鍵部件，廣泛應用于電力、冶金、化工、食品、制藥等領域。閥芯動作時與密封圈無接觸、運行阻力小、使用壽命長。

氣動圓頂閥性能原理：
圓頂閥閥芯根據使用場合的不同，采用不同材料，表面進行不同硬化處理方式，利用閥芯光滑堅硬的表面，可保證與橡膠密封圈良好的緊密接觸，以確保密封的可靠。橡膠密封圈采用特種橡膠制成，具有耐高溫、耐腐蝕、耐磨損、耐老化等特點，使用壽命長。閥門開啟時，料口全流通無阻擋。該閥適用于氣體、液體、半流體及固體粉末等物質。氣動執行器采用直線汽缸或扇形氣缸全封閉驅動，輸出扭距大，性能可靠，可滿足在惡劣工況條件下工作。

氣動圓頂閥應用規范：

設計與制造 Design and manufacture		GB/T 12224
連接端尺寸 Connection end dimension	結構長度 Structural length	廠商標準 Manufacturer's standard
	法蘭尺寸 Flange dimension	廠商標準 Manufacturer's standard
檢驗與試驗 Inspection and test		GB/T 9092
材料 Material	碳鋼 Carbon steel	GB/T 12229
	不銹鋼 Stainless steel	GB/T 12230
標志 Mark		GB/T 12220

氣動圓頂閥零件材料：

序號 N o.	名稱 Name	材料 material	序號 N o.	名稱 Name	材料 material
1	閥體 Body	WCB	6	座板 Seat plate	WCB
2	下閥桿 Stem	2Cr13	7	隔環 Spacer ring	F6a
3	半球體 Half & ball	WCB+球面鍍硬鉻 WCB+Spherical surface with hard chrome plating	8	擺桿 Swing bar	WCB
4	上閥桿 Stem	2Cr13	9	支架 Blacket	Q235
5	密封圈 Seal Ring	耐磨橡膠 Anti-wear rubber	10	氣動裝置 Pneumatic device	成品件 Finished pieces

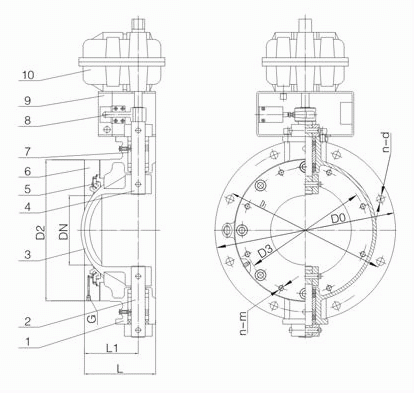

氣動圓頂閥外形結構圖：

氣動圓頂閥連接尺寸：

DN	L	L1	D0	D1	D2	D3	G	n-M	n-d
50	100	60	280	240	160	125	1/8	4-M12	4-18
65	110	70	250	210	180	145	1/8	4-M12	4-18
80	120	80	280	240	200	160	1/8	4-M12	6-18
100	130	95	335	295	240	200	1/8	4-M12	6-18
125	140	110	365	325	280	240	1/8	6-M12	6-22
150	160	125	390	350	320	280	1/8	6-M12	6-22
175	180	140	440	400	360	320	1/8	8-M12	8-22
200	205	155	520	470	415	315	1/8	8-M12	8-22
250	240	185	580	525	460	420	1/8	8-M20	12-27
300	280	220	640	585	530	470	1/8	8-M20	12-27
350	320	250	740	675	605	480	1/8	8-M20	12-27

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【氣動圓頂閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
