當前位置：首頁 >> 陶瓷閥門
>> 陶瓷進料閥 >> 鐘罩式翻板進料閥 更新時間 2024-9-9 23:38:36
陶瓷進料閥
| 鐘罩式翻板進料閥 |
 |
產品名稱： | 鐘罩式翻板進料閥 | |||||
| 型號： | JQ641FM | ||||||
| 口徑： | DN100-250 | ||||||
| 壓力： | 1.0-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【鐘罩式翻板進料閥】 | |||||||
鐘罩式翻板進料閥詳細介紹
鐘罩式翻板進料閥產品簡介：
鐘罩式翻板進料閥主要用于電力干除灰系統倉泵進料閥，也可用于礦山、冶金、造紙和化工行業的氣力輸灰系統。進料閥直接與倉泵連接并融為一體，由氣缸驅動搖臂做90°旋轉實現閥門啟閉功能。這種結構的進料閥可以滿足倉泵中氣輸干灰的惡劣條件，其氟橡膠的密封面對干灰微粒有較大的包容性，不易磨損，并可耐250℃以下的高溫，密封件可直接更換。本閥門鐘罩形的閥腔不易結灰，閥體上開出的手孔可以在線更換內部的密封零件，維修方便。
鐘罩式翻板進料閥特點與用途：
1、本進料閥專用于發電廠干灰系統，濃向輸送倉泵進料用閥門。工作由直行程氣缸帶動，可頻繁工作，每小時可達6-10次，氣源壓力為0.4-0.6MPa。
2、本閥閥體材質為鑄鋼和焊接件兩種。閥板與閥座和所有密封件均采用氟橡膠，耐溫可達250o左右，本閥的所有密封件可定期更換。
3、本閥密封性能好，耐磨性強，啟動負荷小，卡灰及積灰現象少，使用壽命長。本閥門有流體阻力小，啟閉省力，全開時受介質沖蝕小，安裝方便等特點，主要用于介質的切斷。
3、本閥密封性能好，耐磨性強，啟動負荷小，卡灰及積灰現象少，使用壽命長。本閥門有流體阻力小，啟閉省力，全開時受介質沖蝕小，安裝方便等特點，主要用于介質的切斷。
鐘罩式翻板進料閥應用規范：
鐘罩式翻板進料閥零件材料：
鐘罩式翻板進料閥外形結構圖：
鐘罩式翻板進料閥連接尺寸：
| 設計與制造 | GB/T 12224 | |
| 連接端尺寸 | 結構長度 | 廠商標準 |
| 法蘭尺寸 | JB/T 79.1 | |
| 檢驗與試驗 | GB/T 9092 | |
| 材料 | 碳鋼 | GB/T 12229 |
| 不銹鋼 | GB/T 12230 | |
| 標志 | GB/T 12220 | |
| 供貨 | GB/T 12252 | |
鐘罩式翻板進料閥零件材料：
| 序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
| 1 | 閥體 | 20# | 7 | 閥瓣支座 | 20# |
| 2 | 封蓋 | 20# | 8 | 閥瓣 | 20# |
| 3 | 閥桿壓蓋 | Q235 | 9 | 閥瓣襯 | NBR |
| 4 | 閥桿 | 2Cr13 | 10 | 閥座 | NBR |
| 5 | 閥瓣連桿 | 25# | 11 | 螺釘 | B7 |
| 6 | 銷軸 | 35# | 12 | 氣動裝置 |

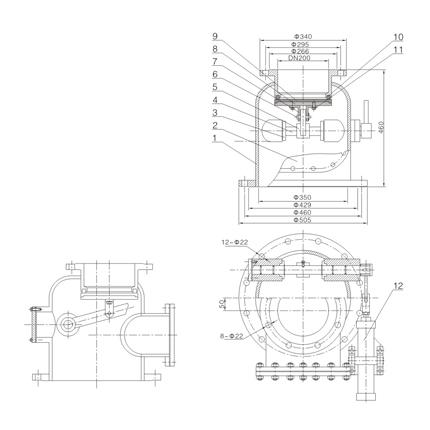

鐘罩式翻板進料閥外形結構圖：
鐘罩式翻板進料閥連接尺寸：
| DN | D | D1 | D2 | C | H | Z-d | L | G |
| 100 | 215 | 180 | 155 | 20 | 737 | 8-Φ18 | 360 | 248 |
| 125 | 245 | 210 | 185 | 24 | 775 | 8-Φ18 | 600 | 300 |
| 150 | 280 | 240 | 210 | 24 | 837 | 8-Φ23 | 650 | 320 |
| 175 | 310 | 270 | 240 | 26 | 915 | 8-Φ23 | 650 | 340 |
| 200 | 335 | 295 | 265 | 26 | 1007 | 8-Φ23 | 640 | 360 |
| 225 | 365 | 325 | 295 | 28 | 1110 | 8-Φ23 | 640 | 370 |
| 250 | 390 | 350 | 320 | 28 | 1245 | 8-Φ23 | 640 | 385 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【鐘罩式翻板進料閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
