當前位置:首頁 >> 陶瓷閥門 >> 陶瓷蝶閥 >> 陶瓷對夾蝶閥
更新時間 2024-9-9 23:38:32


陶瓷蝶閥
    陶瓷對夾蝶閥
    陶瓷對夾蝶閥   產品名稱: 陶瓷對夾蝶閥
    型號:D371TC
    口徑:DN50-300
    壓力:1.0-6.4MPa
    材質:鑄鋼、不銹鋼

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【陶瓷對夾蝶閥

       陶瓷對夾蝶閥詳細介紹


    陶瓷對夾蝶閥產品概述:

    陶瓷對夾蝶閥是一種結構簡單的調節閥,也可用于低壓管道介質的開關控制采用結構陶瓷做密封副,其優良的耐腐蝕、耐高溫、耐磨損及耐沖蝕性能可廣泛應用于石化、冶金、造紙、電站、煉油、煤炭等行業的各類酸堿鹽氣體、液體、高溫蒸汽、泥漿和灰渣輸送系統中作調節流量或切斷介質。運動部分均采用結構陶瓷材料,弧面接觸加工。采用偏心結構,減小運動部分的摩擦,延長閥門的使用壽命。蝶閥部分材質可依用途更換,適用于多種高磨損、高溫、高腐的特殊工況。驅動方式有手動、氣動、電動等。小巧輕便,容易拆裝及維修,并可在任意位置安裝。結構簡單、緊湊,操作扭矩小,90°回轉開啟迅速。流量特性趨直線,調節性能好。

    陶瓷對夾蝶閥應用規范:

     設計與制造

     GB/T 12238

     連接端尺寸

     結構長度

    GB/T 12221

    法蘭尺寸

    GB/T 9113

     檢驗與試驗

    JB/T 9092

     材料

    碳鋼/304

    GB/T 12229

    不銹鋼

    GB/T 12230

     標志

     GB/T 12220

     供貨

     GB/T 12252


    陶瓷對夾蝶閥零件材料

    序號

     名稱

     材料

     序號

     名稱

     材料

     1

     閥體

    WCB/304

     6

    閥桿

    2Cr13/304

     2

    壓圈

    Q235/304

     7

     填料

     柔性石墨

     3

    閥座

    結構陶瓷

     8

     填料壓蓋

     WCB/304

     4

     密封圈

     結構陶瓷

     9

    支架

     WCB/304

     5

     閥板

    WCB/304

     10

    驅動裝置

    成品件

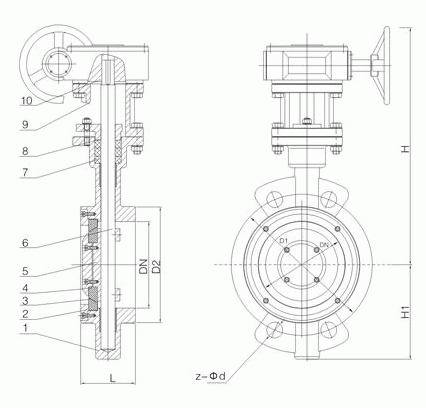

    陶瓷對夾蝶閥外形結構圖:


    陶瓷對夾蝶閥連接尺寸:

     DN

     PN(Mpa)

     L

     D1

     D2

     H

     H1

     z-Φd

      50

     1.0

     43

     125

     100

     260

      85

     4-Φ18

     65

      46

    145

    120

     285

     95

     4-Φ18

     80

     49

    160

    135

     322

     110

    4-Φ18

     100

     56

    180

    155

    338

     122

     8-Φ18

     125

     64

    210

    185

    372

     138

    8-Φ18

     150

     70

    240

    210

    404

     158

    8-Φ23

     200

     71

    295

    265

    496

     188

     8-Φ23

     250

    76

    350

     320

    558

     224

    12-Φ23

     300

    83

    400

    368

     632

     254

    12-Φ23


    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【陶瓷對夾蝶閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
