當前位置:首頁 >> 陶瓷閥門 >> 陶瓷蝶閥 >> 三偏心陶瓷蝶閥
更新時間 2024-9-9 23:38:33


陶瓷蝶閥
    三偏心陶瓷蝶閥
    三偏心陶瓷蝶閥   產品名稱: 三偏心陶瓷蝶閥
    型號:D373TC
    口徑:DN50-500
    壓力:0.6-6.4MPa
    材質:鑄鋼、不銹鋼

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【三偏心陶瓷蝶閥

       三偏心陶瓷蝶閥詳細介紹


    三偏心陶瓷蝶閥產品概述:

    三偏心陶瓷蝶閥的閥板密封面和閥座密封面采用高性能耐磨增韌結構陶瓷材料,采用三維偏心加斜錐角原理設計,使密封副的空間運動軌跡達到最理想的狀態,同時保證良好的密封性能。

    三偏心陶瓷蝶閥結構特點:

    三偏心陶瓷蝶閥的閥板密封面和閥座密封面采用高性能耐磨增韌結構陶瓷材料,采用三維偏心加斜錐角原理設計,使密封副的空間運動軌跡達到最理想的狀態,同時保證良好的密封性能。

    1、閥門整體結構緊湊,體積小,重量輕,安裝使用維護方便。

    2、陶瓷蝶閥密封面為一對結構陶瓷密封副,采用先進的陶瓷球面加工技術加工而成,結構陶瓷材質的高硬度和優異的耐腐蝕性能使陶瓷蝶閥適用于多種磨損及腐蝕性工況。

    3、密封副間三偏心錐角結構使蝶閥開啟瞬間兩密封面即刻相互脫離,以減少磨損性介質對閥門密封面的損傷。


    三偏心陶瓷蝶閥應用規范:

    設計規范:JB/T 8527
    結構長度:GB/T 12221
    連接標準:GB/T 9113
    壓力試驗:JB/T 9092
    產品標識:GB/T 12220
    供貨規范:GB/T 12252

    三偏心陶瓷蝶閥零件材料

    主體:碳鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)等

    蝶板:不銹鋼

    閥桿:不銹鋼

    填料:橡膠/聚四氟乙烯/編織石墨

    公稱通徑:DN50-DN500(2"-20")

    公稱壓力:PN6-PN64

    適用溫度:-29~+425℃

    操作方式:手輪,傘齒輪、氣動、電動、液動、電液(可選)

    適用介質:紙漿、污水、煤漿、礦渣等磨損性介質


    三偏心陶瓷蝶閥

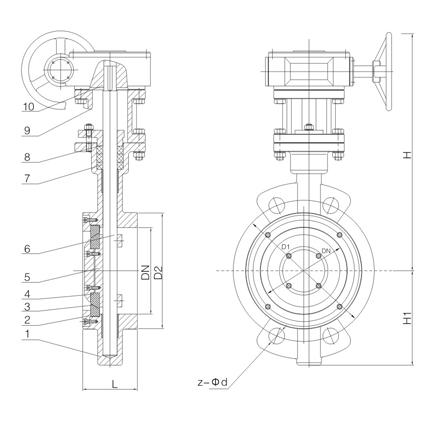

    外形結構圖:



    三偏心陶瓷蝶閥連接尺寸:

     DN

     PN(Mpa)

     L

     D1

     D2

     H

     H1

     z-Φd

      50

     1.0

     43

     125

     100

     260

      85

     4-Φ18

     65

      46

    145

    120

     285

     95

     4-Φ18

     80

     49

    160

    135

     322

     110

    4-Φ18

     100

     56

    180

    155

    338

     122

     8-Φ18

     125

     64

    210

    185

    372

     138

    8-Φ18

     150

     70

    240

    210

    404

     158

    8-Φ23

     200

     71

    295

    265

    496

     188

     8-Φ23

     250

    76

    350

     320

    558

     224

    12-Φ23

     300

    83

    400

    368

     632

     254

    12-Φ23


    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【三偏心陶瓷蝶閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
