當前位置：首頁 >> 球閥
>> 氣動球閥 >> 保溫氣動球閥 更新時間 2024-9-9 23:41:19
氣動球閥
| 保溫氣動球閥 |
 |
產品名稱： | 保溫氣動球閥 | |||||
| 型號： | BQ641F/H | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 1.6-4.0MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【保溫氣動球閥】 | |||||||
保溫氣動球閥詳細介紹
保溫氣動球閥產品介紹：
保溫氣動球閥主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于氣動保溫球閥采用整體式結構，因而保溫氣動球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。保溫氣動球閥是采用活塞式氣動執行器與夾套保溫球閥組成，具有良好的保溫保冷特性，且保溫氣動球閥的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。可配閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。
保溫氣動球閥技術參數：
| 閥體形式 | 兩段式鑄造閥體(外焊接夾套保溫) |
| 公稱通徑 | DN20～DN200 |
| 公稱壓力 | PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
| 法蘭標準 | GB、JB、HG、JIS、ANSI、DIN |
| 連接形式 | 法蘭式 |
| 壓蓋型式 | 螺栓壓緊式 |
| 適用溫度 | -40～+450℃ |
| 球體形式 | "O"型球體 |
| 流量特性 | 近似快開特性 |
| 密封填料 | 柔性石墨填料等 |
保溫氣動球閥執行器參數：
| 執行器型號 | GT、AT、ST、SR等系列氣動執行機構 |
| 供氣壓力 | 0.4MPa～0.7MPa |
| 氣源接口 | G1/4″、G1/8″、G3/8″、G1/2″ |
| 環境溫度 | ﹣30℃～﹢70℃ |
| 作用形式 | 單作用執行機構：氣關式（B）-失氣時閥位開（FO）；氣開式（K）-失氣時閥位關（FC） 雙作用執行機構：氣關式（B）-失氣時閥位保持（FL）；氣開式（K）-失氣時閥位保持（FL） |
保溫氣動球閥技術標準：
| 設計標準 | ASME B 16.34 GB/T12224 |
| 結構長度 | ASME B 16.10 GB/T12221 |
| 連接法蘭 | ASME B 16.5、JB/T 79 |
| 試驗和檢驗 | JB/T9092 API 598 |
| 適用介質 | 重油、膠類等易凝固介質 |
保溫氣動球閥零件材料：
| 序號 | 零件名稱 | 材質 | ||
| C | P | R | ||
| 1 | 夾套 | 25 | SUS304 | SUS304 |
| 2 | 閥座 | WCB | SUS304 | SUS316 |
| 3 | 閥體 | 25 | SUS304 | SUS316 |
| 4 | 密封圈 | RPTFE、PTFE、對位聚苯 | ||
| 5 | 球體 | SUS304 | SUS304 | SUS316 |
| 6 | 閥桿 | 1Cr13 | SUS304 | SUS316 |
| 7 | 填料 | 柔性石墨 、RPTFE、PTFE | ||
| 8 | 填料壓蓋 | WCB | SUS304 | SUS316 |
保溫氣動球閥性能規范：
| 試驗壓力(MPa) | 公稱壓力(MPa) | 壓力級(class) | JIS(K) | |||||||
| 1.6 | 2.5 | 4 | 6.4 | 10 | 150 | 300 | 600 | 10K | 20K | |
| 強度試驗 | 2.4 | 3.75 | 6 | 9.6 | 15 | 3 | 7.5 | 16.5 | 2.4 | 3.8 |
| 密封試驗 | 1.76 | 2.75 | 4.4 | 7.04 | 11 | 2.2 | 5.5 | 12.1 | 1.5 | 2.8 |
| 氣密試驗 | 0.4～0.7MPa | |||||||||

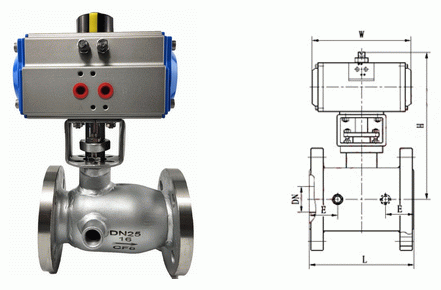

保溫氣動球閥外形結構圖：
保溫氣動球閥連接尺寸：
| 公稱通徑（DN） | d | L | D | E | Q | H | W | 管螺紋 | ||
| （mm） | （in） | （mm） | （in） | P | ||||||
| 20 | 3/4" | 19 | 117 | 40 | 1 1/2" | 58.5 | 147 | 101 | 170 | G3/4" |
| 25 | 1" | 25 | 127 | 50 | 2" | 62.5 | 156 | 106 | 170 | G3/4" |
| 40 | 1 1/2" | 38 | 165 | 65 | 2 1/2" | 63.5 | 181 | 125 | 250 | G3/4" |
| 50 | 2" | 51 | 178 | 80 | 3" | 68 | 218 | 135 | 250 | G3/4" |
| 80 | 3" | 76 | 229 | 150 | 6" | 82 | 275 | 193 | 350 | G3/4" |
| 100 | 4" | 102 | 254 | 200 | 8" | 83 | 300 | 265 | 420 | G3/4" |
| 150 | 6" | 152 | 292 | 250 | 10" | 95 | 403 | 355 | 1000 | G3/4" |
| 200 | 8" | 203 | 330 | 300 | 12" | 100 | 495 | 410 | 1300 | G3 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【保溫氣動球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
