當前位置：首頁 >> 氣動閥門 >> 氣動球閥 >> 夾套保溫氣動球閥

更新時間 2024-9-9 23:41:20

氣動球閥

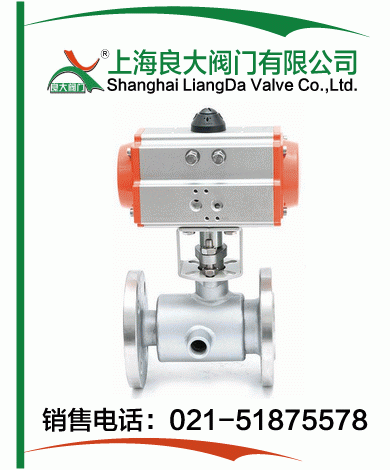

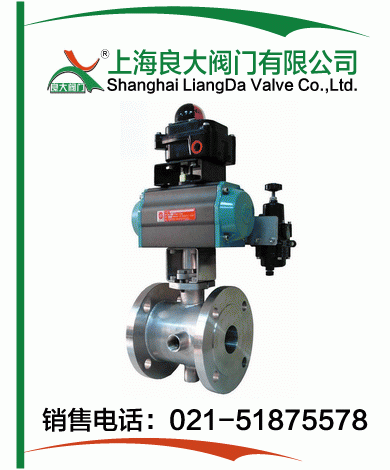

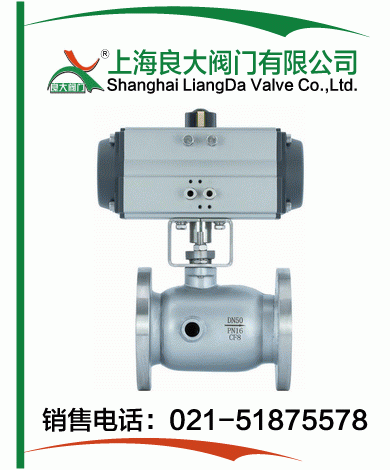

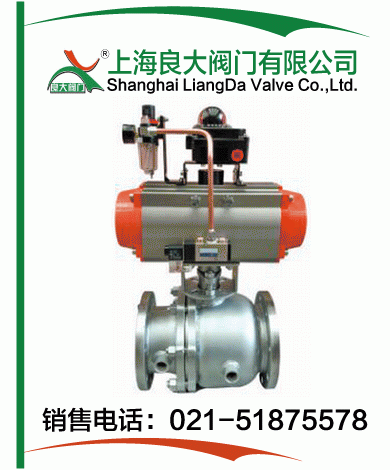

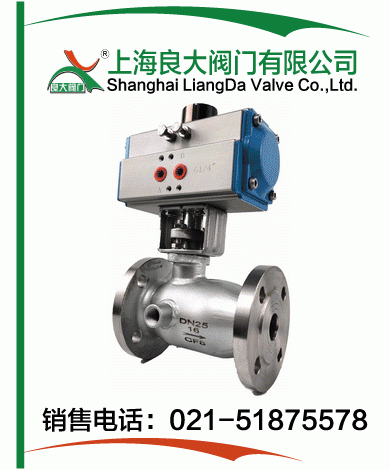

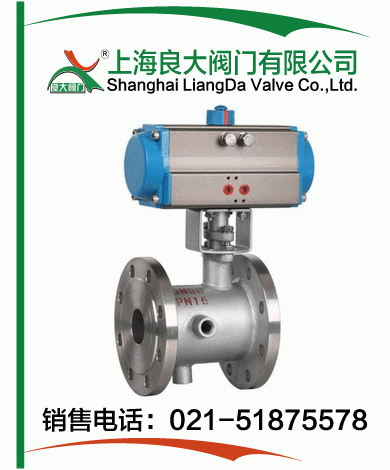

夾套保溫氣動球閥

產品名稱：

夾套保溫氣動球閥

型號：

BQ641H

口徑：

DN15-300

壓力：

1.6-4.0MPa

材質：

碳鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【夾套保溫氣動球閥】

夾套保溫氣動球閥詳細介紹

夾套保溫氣動球閥產品概述：
夾套保溫氣動球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

夾套保溫氣動球閥技術規范：

設計標準	ASME B 16.34 GB/T12224
結構長度	ASME B 16.10 GB/T12221
連接法蘭	ASME B 16.5、JB/T 79
驅動方式	手動、電動、氣動
試驗和檢驗	JB/T9092 API 598
適用介質	重油、膠類等易凝固介質

夾套保溫氣動球閥零件材料：

序號	零件名稱	材質
序號	零件名稱	C	P	R
1	夾套	25	SUS304	SUS304
2	閥座	WCB	SUS304	SUS316
3	閥體	25	SUS304	SUS316
4	密封圈	RPTFE、PTFE、對位聚苯
5	球體	SUS304	SUS304	SUS316
6	閥桿	1Cr13	SUS304	SUS316
7	填料	柔性石墨、RPTFE、PTFE
8	填料壓蓋	WCB	SUS304	SUS316

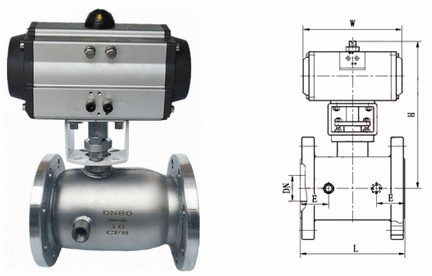

夾套保溫氣動球閥外形結構圖：

夾套保溫氣動球閥連接尺寸：

公稱通徑（DN）		d	L	D		E	Q	H	W	管螺紋
（mm）	（in）	d	L	（mm）	（in）	E	Q	H	W	P
20	3/4	19	117	40	1 1/2	58.5	147	101	170	G3/4
25	1	25	127	50	2	62.5	156	106	170	G3/4
40	1 1/2	38	165	65	2 1/2	63.5	181	125	250	G3/4
50	2	51	178	80	3	68	218	135	250	G3/4
80	3	76	229	150	6	82	275	193	350	G3/4
100	4	102	254	200	8	83	300	265	420	G3/4
150	6	152	292	250	10	95	403	355	1000	G3/4
200	8	203	330	300	12	100	495	410	1300	G3

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【夾套保溫氣動球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
