當前位置：首頁 >> 球閥 >> 不銹鋼球閥 >> 氣動保溫不銹鋼球閥

更新時間 2024-9-9 23:41:24

不銹鋼球閥

氣動保溫不銹鋼球閥

產品名稱：

氣動保溫不銹鋼球閥

型號：

BQ641F

口徑：

DN15-300

壓力：

1.6-4.0MPa

材質：

鑄鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【氣動保溫不銹鋼球閥】

氣動保溫不銹鋼球閥詳細介紹

氣動保溫不銹鋼球閥產品介紹：
氣動保溫不銹鋼球閥是采用活塞式氣動執行器與夾套保溫球閥組成，具有良好的保溫保冷特性，且氣動保溫球閥的通徑與管徑一致，同時又能有效降低管路中介質熱量損失?？膳溟y門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于采用整體式結構，因而氣動保溫不銹鋼球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

氣動保溫不銹鋼球閥技術參數：

閥體形式	兩段式鑄造閥體(外焊接夾套保溫)
公稱通徑	DN20～DN200
公稱壓力	PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
法蘭標準	GB、JB、HG、JIS、ANSI、DIN
連接形式	法蘭式
壓蓋型式	螺栓壓緊式
適用溫度	-40～+450℃
球體形式	"O"型球體
流量特性	近似快開特性
密封填料	柔性石墨填料等

氣動保溫不銹鋼球閥執行器參數：

執行器型號	GT、AT、ST、SR等系列氣動執行機構
供氣壓力	0.4MPa～0.7MPa
氣源接口	G1/4″、G1/8″、G3/8″、G1/2″
環境溫度	﹣30℃～﹢70℃
作用形式	單作用執行機構：氣關式（B）-失氣時閥位開（FO）；氣開式（K）-失氣時閥位關（FC）雙作用執行機構：氣關式（B）-失氣時閥位保持（FL）；氣開式（K）-失氣時閥位保持（FL）

氣動保溫不銹鋼球閥技術標準：

設計標準	ASME B 16.34 GB/T12224
結構長度	ASME B 16.10 GB/T12221
連接法蘭	ASME B 16.5、JB/T 79
試驗和檢驗	JB/T9092 API 598
適用介質	重油、膠類等易凝固介質

氣動保溫不銹鋼球閥零件材料：

序號	零件名稱	材質
序號	零件名稱	C	P	R
1	夾套	25	SUS304	SUS304
2	閥座	WCB	SUS304	SUS316
3	閥體	25	SUS304	SUS316
4	密封圈	RPTFE、PTFE、對位聚苯
5	球體	SUS304	SUS304	SUS316
6	閥桿	1Cr13	SUS304	SUS316
7	填料	柔性石墨、RPTFE、PTFE
8	填料壓蓋	WCB	SUS304	SUS316

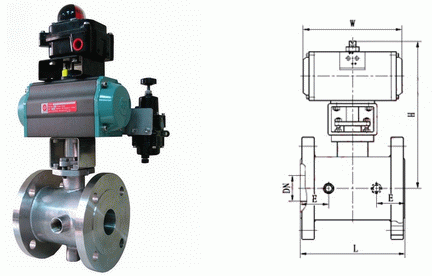

氣動保溫不銹鋼球閥外形結構圖：

氣動保溫不銹鋼球閥連接尺寸：

公稱通徑（DN）		d	L	D		E	Q	H	W	管螺紋
（mm）	（in）	d	L	（mm）	（in）	E	Q	H	W	P
20	3/4"	19	117	40	1 1/2"	58.5	147	101	170	G3/4"
25	1"	25	127	50	2"	62.5	156	106	170	G3/4"
40	1 1/2"	38	165	65	2 1/2"	63.5	181	125	250	G3/4"
50	2"	51	178	80	3"	68	218	135	250	G3/4"
80	3"	76	229	150	6"	82	275	193	350	G3/4"
100	4"	102	254	200	8"	83	300	265	420	G3/4"
150	6"	152	292	250	10"	95	403	355	1000	G3/4"
200	8"	203	330	300	12"	100	495	410	1300	G3

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【氣動保溫不銹鋼球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
