當前位置：首頁 >> 隔膜閥
>> 英標隔膜閥 >> 英標常開式氣動隔膜閥 更新時間 2024-9-9 23:37:17
英標隔膜閥
| 英標常開式氣動隔膜閥 |
 |
產品名稱： | 英標常開式氣動隔膜閥 | |||||
| 型號： | EG6K41J | ||||||
| 口徑： | DN20-200 | ||||||
| 壓力： | 0.6-1.6MPa | ||||||
| 材質： | 鑄鐵、鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【英標常開式氣動隔膜閥】 | |||||||
英標常開式氣動隔膜閥詳細介紹
英標常開式氣動隔膜閥產品概述：
EG6K41J英標常開式氣動隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)，壓力等級：PN(MPa) 0.6、1.0、1.6。氣動隔膜閥可附無觸點反饋信號、限位器或定位器，以適應自控、程控或調節流量的需要。當氣源故障時，可操作手輪啟閉。英標常開式氣動隔膜閥工作原理：
EG6K41J英標常開式氣動隔膜閥通氣關閉，斷氣則打開，開啟和關閉是由氣動執行器帶動閥桿的上下運動來實現。當閥桿處于上位時，球形膜片向上彎曲閥門形成導通狀態。當閥桿由上往下運動時帶動閥芯使膜片彎曲，被迫膜片緊帖閥座區或，關閉了管道流體通向路徑。
英標常開式氣動隔膜閥零件材料：
零件名稱
|
閥體
|
閥瓣、閥蓋、薄膜壓頭
|
汽缸、汽缸蓋
|
螺桿、閥桿、壓簧桿
|
隔膜、薄膜
|
材料
|
HT200襯氟塑料、襯橡膠
|
HT200
|
HT200 ZL102
|
35
|
氯丁橡膠、氟塑料
|
英標常開式氣動隔膜閥技術參數：
公稱壓力
（MPa） |
試驗壓力Ps（MPa）
|
適用介質
|
工作溫度
（℃） |
||
殼體試驗
|
密封試驗
|
||||
0.6
|
0.9
|
0.66
|
W、非腐蝕性流體
|
≤100
|
|
1.0
|
1.5
|
1.1
|
J、一般腐蝕性流體
|
≤85
|
|
Fs、強酸、堿及各種有機溶劑
（溶融堿金屬及元素氟除外） |
≤150
|
||||

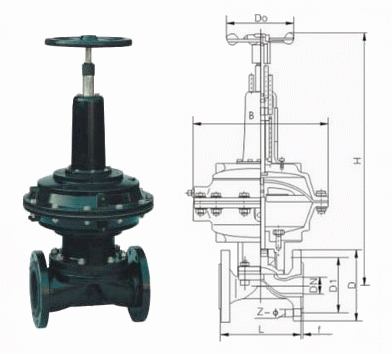

英標常開式氣動隔膜閥外形結構圖：
英標常開式氣動隔膜閥連接尺寸：
型號
|
公稱通徑
DN（mm） |
尺寸
|
氣動裝置
|
重量
（kg） |
|||||||||||
L
|
f
|
D1
|
D
|
Do
|
Z-d
|
H
|
B
|
代號ES
|
耗氣量
（cm2） |
氣源壓力
（MPa） |
氣源接頭
（in） |
||||
J
|
W
|
||||||||||||||
英標常開式
EG6K41W/J/Fs EG6K41W/J/Fs EG6K41W/J/Fs |
20
|
121
|
117
|
2
|
75
|
105
|
120
|
4-13.5
|
394
|
168
|
61
|
163.87
|
0.3
|
1/8
|
7.2
|
25
|
131
|
127
|
2
|
85
|
115
|
120
|
4-13.5
|
394
|
168
|
61
|
196.65
|
0.3~0.4
|
1/8
|
8.9
|
|
32
|
150
|
146
|
2
|
100
|
140
|
120
|
4-17.5
|
400
|
168
|
61
|
229.4
|
0.3~0.4
|
1/8
|
10.6
|
|
40
|
163
|
159
|
2
|
110
|
150
|
165
|
4-17.5
|
485
|
260
|
62
|
1425.7
|
0.3~0.4
|
1/4
|
19.5
|
|
50
|
194
|
190
|
2
|
125
|
165
|
165
|
4-17.5
|
635
|
318
|
63
|
2284.1
|
0.3~0.4
|
1/4
|
34.9
|
|
65
|
220
|
216
|
2
|
145
|
185
|
165
|
4-17.5
|
650
|
318
|
63
|
3048
|
0.3~0.4
|
1/4
|
39.9
|
|
80
|
258
|
254
|
2
|
160
|
200
|
165
|
8-17.5
|
660
|
318
|
63
|
3244.7
|
0.4~0.5
|
1/4
|
51.9
|
|
100
|
309
|
305
|
2
|
180
|
220
|
280
|
8-17.5
|
816
|
425
|
64
|
6964.5
|
0.4~0.5
|
1/4
|
51.9
|
|
125
|
362
|
356
|
3
|
210
|
250
|
280
|
8-17.5
|
825
|
425
|
64
|
7439.7
|
0.4~0.5
|
3/8
|
93.2
|
|
150
|
412
|
406
|
3
|
240
|
285
|
310
|
8-22
|
1013
|
549
|
65
|
14912
|
0.5
|
3/8
|
184.5
|
|
200
|
529
|
521
|
4
|
295
|
340
|
483
|
8-22
|
1300
|
749
|
66
|
49161
|
0.6
|
1/2
|
407.4
|
|
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【英標常開式氣動隔膜閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
