當前位置:首頁 >> 真空閥門 >> 真空隔膜閥 >> GM型高真空隔膜閥
更新時間 2024-9-9 23:37:24


真空隔膜閥
    GM型高真空隔膜閥
    GM型高真空隔膜閥   產品名稱: GM型高真空隔膜閥
    型號:GM
    口徑:DN10-50
    壓力:0.6×106 ~1.3×10-4
    材質:304、316、316L不銹鋼

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【GM型高真空隔膜閥

       GM型高真空隔膜閥詳細介紹


    GM型高真空隔膜閥產品概述:

    GM型高真空隔膜閥是用于接通或切斷真空(壓力) 系統管路中的介質流。GM型高真空隔膜閥應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。GM型系列高真空隔膜閥是利用閥桿將橡膠膜直接壓在閥座上,用來截止或接通真空系統。采用連接形式有活套法蘭連接、快卸法蘭連接、焊接式連接。焊接式連接又分焊接式I型連接(即兩端焊接),焊接式II型連接(即一端焊接,另一端插入)。GM型系列高真空隔膜閥適用的工作介質為空氣及非腐蝕性氣體。

    GM型高真空隔膜閥技術性能:
    閥門漏率:≤1.3×10-4 Pa.L/S
    適用溫度:-25~+80℃(丁腈橡膠)、-30~+150℃(氟橡膠)
               適用范圍
    連接型式:使用壓力范圍(Pa)
    活套法蘭(GB6070、JB919)、0.6×106 ~1.3×10-4
    焊接法蘭(GB6070、JB919)1.6×106 ~1.3×10-4
    快卸法蘭(GB4982)、0.1×106 ~1.3×10-4
    螺紋連接1.6×106 ~1.3×10-4

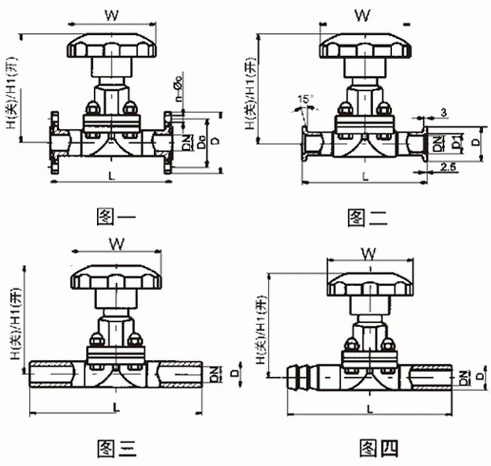

    GM型高真空隔膜閥外形結構圖:


    GM型高真空隔膜閥連接尺寸:

    活套法蘭連接(GB6070) (圖一)

    型號

    DN

    Do

    D

    n-φc

    W

    H/H1

    L

    GM-10

    10

    40

    55

    4-φ6.6

    65

    89/99

    75

    GM-16

    16

    45

    60

    4-φ6.6

    80

    89/99

    108

    GM-20

    20

    50

    65

    4-φ6.6

    80

    91/102

    118

    GM-25

    25

    55

    70

    4-φ6.6

    80

    110/123

    120

    GM-32

    32

    70

    90

    4-φ9

    80

    129/138

    146

    GM-40

    40

    80

    100

    4-φ9

    120

    139/159

    150

    GM-50

    50

    90

    110

    4-φ9

    120

    159/186

    180


    快卸法蘭連接(GB4982)(圖二)

    型號

    DN

    D1

    D

    W

    H/H1

    L

    GM-10

    10

    12.2

    30

    65

    89/99

    75

    GM-16

    16

    17.2

    30

    80

    89/99

    108

    GM-20

    20

    26.2

    40

    80

    91/102

    118

    GM-25

    25

    26.2

    40

    80

    110/123

    120

    GM-32

    32

    34.2

    55

    80

    129/138

    146

    GM-40

    40

    41.2

    55

    120

    139/159

    150

    GM-50

    50

    52.2

    75

    120

    159/186

    180


    I型焊接管連接(圖三)

    型號

    DN

    D

    W

    H/H1

    L

    GM-10

    10

    17

    65

    89/99

    75

    GM-25

    25

    32

    80

    110/123

    120

    GM-40

    40

    45

    120

    139/159

    150

    GM-50

    50

    57

    120

    159/186

    180


    II型焊接管連接(圖四)

    型號

    DN

    D

    W

    H/H1

    L

    GM-10

    10

    17

    65

    89/99

    75

    GM-25

    25

    32

    80

    110/123

    120

    GM-40

    40

    45

    120

    139/159

    150

    GM-50

    50

    57

    120

    159/186

    180


    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【GM型高真空隔膜閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
