三通隔膜閥
    三通襯膠隔膜閥
    三通襯膠隔膜閥   產品名稱: 三通襯膠隔膜閥
    型號:G49J
    口徑:DN25-100
    壓力:0.6-1.6MPa
    材質:鑄鐵、鑄鋼、不銹鋼

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【三通襯膠隔膜閥

       三通襯膠隔膜閥詳細介紹


    三通襯膠隔膜閥產品概述:

    G49J三通襯膠隔膜閥是一種特殊形式的具有截?cái)喙δ艿拈y,其啟閉件由鋼質閥瓣與軟質材料(橡膠和氟塑料復合)制成的隔膜組成,并將閥體內腔與閥蓋內腔隔開以達到截?cái)喙軆?nèi)介質目的。專用于控制非腐蝕性或一般腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠,適用于不同工作溫度和流體管路。三通襯膠隔膜閥的啟閉是依靠旋轉手輪而達到的。

    三通襯膠隔膜閥結構特點:
    1、彈性密封的開閉件,確保沒有內漏;
    2、流線型的流道,使得壓力損失??;
    3、沒有填料函,因此沒有外漏;
    4、閥體與蓋被中間隔膜隔開,使得隔膜上方的閥蓋,閥桿零件不受介質侵蝕;
    5、隔膜可更換,維護費用低;
    6、襯里材料的多樣性,可適用于各種介質,并具有良好的耐腐蝕性。
    部件列表:1、閥體 2、隔膜 3、閥瓣 4、閥桿 5、閥蓋 6、手輪

    三通襯膠隔膜閥零件材料:
    閥體:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
    閥蓋:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
    襯里:無襯里、橡膠
    隔膜:橡膠
    閥瓣:鑄鐵
    閥桿:碳鋼、不銹鋼
    手輪:鑄鐵

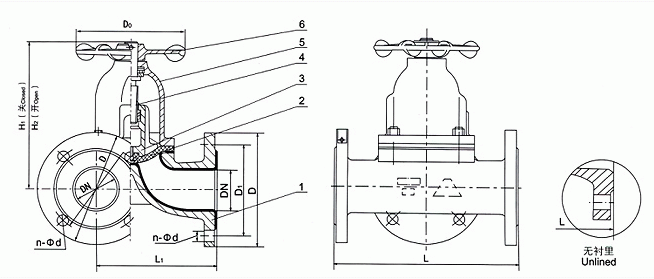

    三通襯膠隔膜閥外形結構圖:


    三通襯膠隔膜閥連接尺寸:

    DN
    mm

    公稱壓力
    MPa

    工作壓力
    MPa

    L
    (mm)

    D
    (mm)

    D1
    (mm)

    n-φd
    (mm)

    F
    (mm)

    H1
    (mm)

    H2
    (mm)

    D0
    (mm)

    重量

    25

    1.0

    1.0

    160

    96

    115

    85

    4-14

    108

    120

    66

    5.5

    32

    180

    118

    135

    100

    4-18

    138

    157

    96

    8.5

    40

    200

    135

    145

    110

    4-18

    147

    167

    96

    12.5

    50

    230

    150

    160

    125

    4-18

    167

    192

    96

    17

    65

    290

    182

    180

    145

    4-18

    194

    229

    165

    24.5

    80

    310

    210

    195

    160

    4-18

    212

    252

    230

    33.5


    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【三通襯膠隔膜閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
