當前位置:首頁 >> 隔膜閥 >> 法蘭隔膜閥 >> 直流式法蘭隔膜閥
更新時間 2024-9-9 23:37:13


法蘭隔膜閥
    直流式法蘭隔膜閥
    直流式法蘭隔膜閥   產品名稱: 直流式法蘭隔膜閥
    型號:G45J
    口徑:DN25-300
    壓力:0.6-1.6MPa
    材質:鑄鐵、鑄鋼、不銹鋼

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【直流式法蘭隔膜閥

       直流式法蘭隔膜閥詳細介紹


    直流式法蘭隔膜閥產品概述:

    G45J直流式法蘭隔膜閥是一種特殊形式的、具有截?cái)喙δ艿拈y門,其啟閉件由鋼質閥瓣與軟質材料(橡膠和氟塑料復合)制成的隔膜組成,并將閥體內腔與閥蓋內腔隔開,以達到截?cái)喙軆?nèi)介質之目的。直流式襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠,適用于不同工作溫度和流體管路。直流式襯膠隔膜閥主要用來改變通路斷面和介質流動方向,具有導流、截止、調節、節流、止回、分流或溢流等功能。

    直流式法蘭隔膜閥結構特點:
    1、彈性密封的開閉件,確保沒有內漏;
    2、流線型的流道,使得壓力損失小;
    3、沒有填料函,因此沒有外漏;
    4、閥體與蓋被中間隔膜隔開,使得隔膜上方的閥蓋,閥桿零件不受介質侵蝕;
    5、隔膜可更換,維護費用低;
    6、襯里材料的多樣性,可適用于各種介質,并具有良好的耐腐蝕性。
    7、隔膜閥是一種特殊形式的截止閥;

    直流式法蘭隔膜閥基本型號

    手動

    G41J(堰式)

    手動

    G641J(往復式)

    G41F5(堰式)

    G641F5(往復式)

    G45J(直流式)

    G6B41F(常閉式)

    G45F5(直流式)

    G6B41F5(常閉式)

    電動

    G9B41J(防爆式)

    電動

    G941J(普通型)

    G9B41F5(防爆式)

    G941F5(普通型)


    直流式法蘭隔膜閥設計規范:

    遵循規范

    STANDARD

    設計與制造

    GB12239

    結構長度

    GB1221/JB1688

    法蘭尺寸

    JB78/JB79(GBHGSH)

    壓力試驗

    GB/T13927

    標簽

    GB12220

    供貨

    GB/T12252


    直流式法蘭隔膜閥零件材料:

    序號

    零件名稱

    灰鑄鐵

    鑄鋼

    不銹鋼

    超低碳鋼

    Z

    C

    P

    R

    PL

    RL

    1

    閥體、閥蓋、閥瓣

    HT250

    WCB

    CF8

    CF8M

    CF3

    CF3M

    2

    閥桿

    35

    1Cr13

    1Cr18Ni19Ti

    1Cr18Ni12Mo2Ti

    00Cr18Ni10

    00Cr17Ni14Mo2

    3

    襯里層

    FEP(F46)PFA PCTFE(F3)

    4

    隔膜

    FEP(F46)/CR(氟丁橡膠)PFA(可溶性聚四氟乙烯)/FPDM(乙丙橡膠)

    5

    閥桿螺母

    ZCuAL10Fe3 ZCuAL10Fe3

    6

    螺栓

    35

    35

    1Cr17Ni2

    1Cr17Ni2

    1Cr17Ni9Ti

    1Cr17Ni9Ti

    7

    螺母

    45

    45

    0Cr18Ni9

    0Cr18Ni9

    0Cr18Ni9

    0Cr18Ni9

    8

    手輪

    HT200

    HT200

    WCC

    WCC

    WCC

    WCC

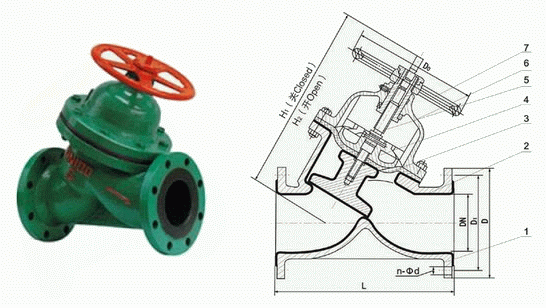

    直流式法蘭隔膜閥外形結構圖:


    直流式法蘭隔膜閥連接尺寸:

    DN
    mm

    公稱壓力
    MPa

    工作壓力
    MPa

    L
    (mm)

    D
    (mm)

    D1
    (mm)

    n-φd
    (mm)

    F
    (mm)

    H1
    (mm)

    H2
    (mm)

    D0
    (mm)

    重量

    25

    0.6

    0.6

    145

    115

    85

    4-14

    2

    178

    190

    120



    32

    160

    140

    100

    4-18

    2

    196

    217

    140



    40

    180

    150

    110

    4-18

    3

    196

    217

    140

    14

    50

    210

    165

    125

    4-18

    3

    219

    240

    200

    20

    65

    250

    185

    145

    4-18

    3

    264

    272

    200

    29

    80

    300

    200

    160

    4-18

    3

    285

    315

    280

    42

    100

    350

    220

    180

    8-18

    3

    352

    383

    320

    61

    125

    400

    250

    210

    8-18

    3

    470

    515

    320

    79.5

    150

    0.4

    460

    285

    240

    8-22

    3

    508

    554

    400

    150

    200

    570

    340

    295

    8-22

    4

    602

    660

    500

    236.5

    250

    680

    395

    350

    12-22

    4

    708

    786

    500



    300

    790

    445

    400

    12-22

    4










    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【直流式法蘭隔膜閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
