英標隔膜閥
| 英標隔膜閥 |
 |
產品名稱： | 英標隔膜閥 | |||||
| 型號： | EG41J | ||||||
| 口徑： | DN20-400 | ||||||
| 壓力： | 0.6-1.6MPa | ||||||
| 材質： | 鑄鐵、鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【英標隔膜閥】 | |||||||
英標隔膜閥詳細介紹
英標隔膜閥產品概述：
英標隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。襯膠隔膜閥的啟閉是依靠旋轉手輪而達到的。適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)，壓力等級：PN(MPa) 0.6、1.0、1.6。英標隔膜閥零件材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼
手輪：鑄鐵
英標隔膜閥產品測試：
襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1
英標隔膜閥結構優點：
1、襯膠隔膜閥與其它閥門最大的區別在於：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處於完全隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。
2、由于隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。
3、閥體內腔表面視復有廳供選擇的多種橡膠。所以擁有優越的耐腐蝕的特點。
4、密閉件為富有彈性的橡膠隔膜。所以還擁有較好的密閉性和最小的關閉力。
5、襯膠隔膜閥是由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成的一種閥體。
6、可根據不同的視裹材質，適用於不同溫度下的不同流體介質管路上，作為控制介質流動的啟閉機構。
英標隔膜閥性能規范：
型號 |
公稱壓力 |
試驗壓力PS（Mpa） |
適用介質 |
工作溫度（℃） |
|
殼體試驗 |
密封試驗 |
||||
EG41J-6 |
0．6 |
0．9 |
0．66 |
W．非腐蝕性流體 |
≤100 |
EG41J-10 |
1．0 |
1．5 |
1．1 |
||
EG41J-16 |
1．6 |
2．4 |
1．76 |
||
G41J-6 |
0．6 |
0．9 |
0．66 |
||
G41J-10 |
1．0 |
1．5 |
1．1 |
||

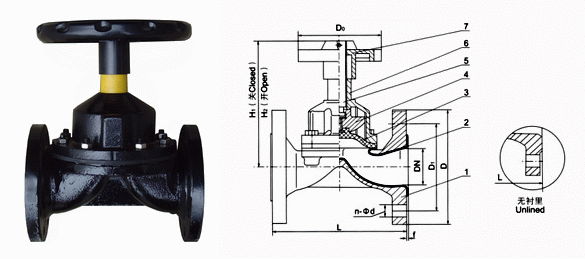

英標隔膜閥外形結構圖：
部件列表：1、閥體 2、閥體襯里 3、隔膜 4、閥瓣 5、閥桿 6、閥蓋 7、手輪
設計制造： BS5156結構長度：BS5156（短結構）
法蘭標準：BS4504PN1.0MPa、 GB12239G、B12221、GB/T17241.6
英標隔膜閥連接尺寸：
設計制造： BS5156結構長度：BS5156（短結構）
法蘭標準：BS4504PN1.0MPa、 GB12239G、B12221、GB/T17241.6
英標隔膜閥連接尺寸：
DN |
公稱壓力 |
工作壓力 |
L |
D |
D1 |
n-Фd |
f |
H1 |
H2 |
D0 |
質量 |
20 |
1.0 |
1.0 |
117 |
105 |
75 |
4-13.5 |
2 |
150 |
162 |
- |
- |
25 |
127 |
115 |
85 |
4-13.5 |
2 |
150 |
162 |
120 |
3.5 |
||
32 |
146 |
140 |
100 |
4-17.5 |
2 |
152 |
180 |
120 |
5 |
||
40 |
159 |
150 |
110 |
4-17.5 |
2 |
152 |
180 |
120 |
6 |
||
50 |
190 |
165 |
125 |
4-17.5 |
2 |
163 |
198 |
120 |
8.5 |
||
65 |
216 |
185 |
145 |
4-17.5 |
2 |
205 |
227 |
230 |
16 |
||
80 |
254 |
200 |
160 |
8-17.5 |
2 |
220 |
252 |
230 |
22 |
||
100 |
305 |
220 |
180 |
8-17.5 |
2 |
262 |
300 |
280 |
32 |
||
125 |
0.6 |
356 |
250 |
210 |
8-17.5 |
3 |
290 |
335 |
280 |
43.5 |
|
150 |
406 |
285 |
240 |
8-22 |
3 |
368 |
427 |
368 |
65 |
||
200 |
521 |
340 |
295 |
8-22 |
3 |
410 |
470 |
483 |
112.5 |
||
250 |
0.4 |
635 |
395 |
350 |
12-22 |
5 |
479 |
569 |
483 |
192.5 |
|
300 |
749 |
445 |
400 |
12-22 |
5 |
550 |
650 |
560 |
296 |
||
350 |
787 |
505 |
460 |
16-22 |
5 |
550 |
650 |
560 |
- |
||
400 |
0.25 |
914 |
565 |
515 |
16-26 |
5 |
- |
- |
640 |
|
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【英標隔膜閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
