襯氟調節閥

電動襯氟調節閥

產品名稱：

電動襯氟調節閥

型號：

ZAZPF

口徑：

DN25-300

壓力：

1.0-6.4MPa

材質：

鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【電動襯氟調節閥】

電動襯氟調節閥詳細介紹

電動襯氟調節閥產品概述：

ZAZPF電動襯氟調節閥是由3810L型（或PSL系列）直行程電子式電動執行機構和精小型單座襯氟閥組成。在與流體接觸的發體內比合法內組建均采用高溫模壓襯氟塑工藝，包裹一層聚全氟乙丙烯（F46）、聚四氟乙烯（PTFE）、可溶性聚四氟乙烯（PFA）等防腐材料，完全能達到切斷腐蝕性介質與閥體外殼的接觸，具有密封性能好，動作靈敏、流體通道呈S流線型、壓降損失閥容量大、流量特性精確，電子式電動執行機構內含伺服功能，接受統一的4·20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。廣泛適用于酸、堿等強腐蝕性介質和有毒、易揮發、易滲透等氣體、液體類介質的控制。ZAZPFW電動襯氟波紋管調節閥除了有ZAZPF電動襯氟調節閥的功能外，還增加聚四氟乙烯波紋管密封結構，能夠更好地滿足密封性能，能達到多重密封保護，拒絕介質外漏，對要求苛刻的介質（氯氣等劇毒和強腐蝕）有更好的密封保證作用。

電動襯氟調節閥產品特點：

1、耐腐蝕：幾乎能耐所有的介質(包括濃硝酸和王水)的腐蝕。

2、密封性能好：采用波紋管和填料雙重密封，確保無外滲漏。

3、泄漏量?。河捎陂y芯、閥座采用軟密封，故泄漏量低。

4、配用HA執行機構，輸出力大、結構緊湊。

電動襯氟調節閥結構原理：
ZAZPF電動襯氟調節閥和ZAZPFW電動襯氟波紋管調節閥是由直行程電子式電動執行機構和精小型單座襯氟閥兩部分組成：
1、當電流信號轉變成相對應的直線位移，推桿伸出的叫正作用，與閥配合構成電關式（B）。
2、當電流信號轉變成相對應的直線位移，推桿退回的叫反作用，與閥配合構成電開式（K）。
3、電子式電動執行機構內含伺服功能，接受統一的4·20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，從而達到閥門閥芯準確定位。

電動襯氟調節閥技術參數：

公稱通徑mm		20				25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑mm		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
公稱壓力MPa		0.6、1.0、1.6、2.5
行程 mm		10				16		25		40			60			100
工作溫度℃		-30℃~+150℃
流量特性		直線、等百分比
作用方式		電開式(K常開)；電關式(B常閉)
固有可調比R		30：1
信號范圍Pr		0~10Madc；4~20mmADC
供電電源		220V 50~60HZ
防爆等級		普通型、防爆型
泄漏等級		VI

電動襯氟調節閥性能指標：

項目	技術性能指標
基本誤差%	≤±5
回差%	≤3
死區%	≤5
泄漏量	≤ 0.01%閥額定容量
額定流量系數誤差%	≤±10；當KV≤6.3時，為≤±15

電動襯氟調節閥零件材料：

零件名稱	材料
閥體、閥蓋	HT200、ZG230~450、ZG1Cr18Ni9Ti
襯里材料	F46、F4、F3、PO、PE、X、X3、PFA
閥芯	1Cr18Ni9Ti
波紋管	F4
填料	聚四氟乙烯、柔性石墨
彈簧	60Si2Mn
膜蓋	A3
閥桿、推桿	2Cr13/1Cr18Ni9Ti
襯套	2Cr13

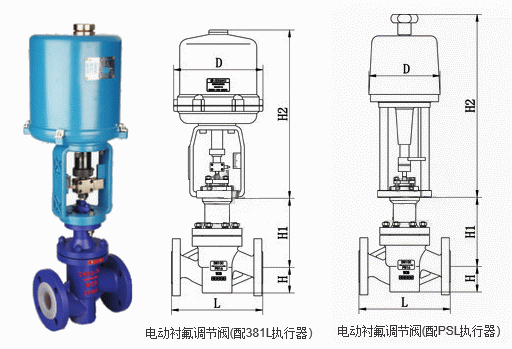

電動襯氟調節閥外形結構圖：

電動襯氟調節閥連接尺寸：

公稱通徑 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	184	200	222	254	276	298	352	410	451	550	640	880
	PN40	197	200	235	267	292	317	368	425	473	640	760	910
	PN64	200	210	251	286	311	337	394	440	508	670	810	950
H	PN16/25	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		365	425	430	445	660	680	690	748	740	780	820	880
H2	PSL	465	465	465	465	560	560	560	560	560	788	788	788
H2	3810	373	495	495	495	700	700	700	725	725	725	725	725
D		177	177	177	177	182	182	182	182	182	218	218	218
R		225	225	225	225	257	257	257	310	310	310	310	310

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【電動襯氟調節閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
