當前位置：首頁 >> 波紋管閥門
>> 國標波紋管閥門 >> 波紋管截止閥 | 波紋管截止閥 |
 |
產品名稱： | 波紋管截止閥 | |||||
| 型號： | WJ41H | ||||||
| 口徑： | DN50-400 | ||||||
| 壓力： | 1.6-16.0MPa | ||||||
| 材質： | 鑄鋼、鍛鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【波紋管截止閥】 | |||||||
波紋管截止閥詳細介紹
波紋管截止閥產品概述：
波紋管截止閥結構特點：
波紋管截止閥設計制造：
構形式 |
BB-BG-OS Y |
驅動方式 |
手動 |
電動 |
|
設計標準 |
GB12235 |
結構長度 |
GB12221 |
連接法蘭 |
GB9113、JB/T79、HG20596 |
試驗和檢驗 |
JB/T 9092、GB/T13927 |

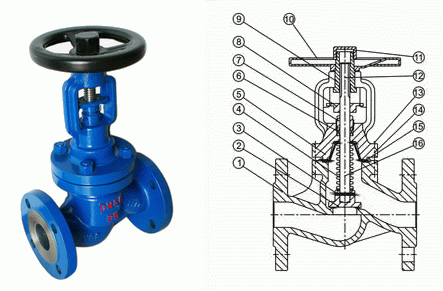

序號 |
名稱 |
材質 |
序號 |
名稱 |
材質 |
1 |
閥體 |
GS-C25 |
10 |
填料 |
石墨 |
2 |
閥瓣 |
A105 |
11 |
填料壓蓋 |
A276 410 |
3 |
銷 |
304 |
12 |
定位片 |
SS410 |
4 |
焊接環 |
304 |
13 |
定位銷 |
A276 410 |
5 |
波紋管 |
304 |
14 |
加油嘴 |
銅合金 |
6 |
閥杠 |
2Cr13 |
15 |
閥桿螺母 |
QT400-15 |
7 |
墊片 |
304+柔性石墨 |
16 |
鎖螺母 |
1025 |
8 |
波紋管罩 |
304 |
17 |
手輪 |
QT400-18 |
9 |
螺栓 |
A193 B7 |
18 |
閥蓋 |
GS-C25 |
波紋管截止閥性能規范：
公稱壓力（MPa） |
殼體試驗壓力（MPa） |
密封試驗壓力(MPa) |
適用溫度(℃) |
1.6 |
2.4 |
1.76 |
≤350℃
|
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
|
6.4 |
9.6 |
7.04 |
波紋管截止閥零件材料：
序號 |
名稱 |
材質 |
1 |
閥體 |
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
2 |
閥瓣 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、 |
3 |
軸銷 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、 |
4 |
閥桿 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、 |
5 |
波紋管組件 |
1Cr18Ni9Ti、304、316、304L、316L |
6 |
墊片 |
柔性石墨+不銹鋼、PTFE |
7 |
閥蓋 |
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
8 |
雙頭螺栓 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
9 |
六角螺母 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
10 |
填料 |
柔性石墨 |
11 |
填料壓蓋 |
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
12 |
閥桿螺母 |
銅合金 |
13 |
手輪 |
WCB、QT400-18 |

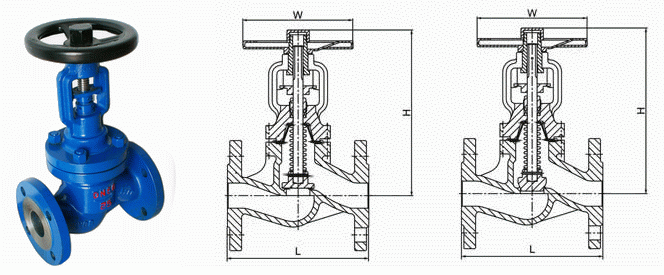

型號 |
WJ41-16 |
||||||||||||||
壓力等級 |
PN16 |
||||||||||||||
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
重量(Kg) |
5 |
5 |
5.5 |
11 |
13.5 |
19 |
26 |
36 |
46 |
74 |
102 |
168 |
270 |
420 |
620 |
型號 |
WJ41-25 |
||||||||||||||
壓力等級 |
PN25 |
||||||||||||||
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
重量(Kg) |
5 |
5 |
5.5 |
11 |
14 |
20 |
27 |
37 |
48 |
77 |
105 |
172 |
3100 |
520 |
690 |
型號 |
WJ41-40 |
||||||||||||||
壓力等級 |
PN40 |
||||||||||||||
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
重量(Kg) |
5 |
5 |
5.5 |
11 |
14.5 |
21 |
28 |
39 |
50 |
80 |
108 |
176 |
350 |
590 |
790 |
