當前位置：首頁 >> 水力控制閥
>> 水擊預防閥 >> 角式水擊預防閥 更新時間 2024-9-9 23:33:38
水擊預防閥
| 角式水擊預防閥 |
 |
產品名稱： | 角式水擊預防閥 | |||||
| 型號： | EA5001 | ||||||
| 口徑： | DN50-500 | ||||||
| 壓力： | 1.0-6.4MPa | ||||||
| 材質： | 鑄鐵，鑄鋼，不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【角式水擊預防閥】 | |||||||
角式水擊預防閥詳細介紹
角式水擊預防閥特點及用途：
水擊預防閥由主閥、高壓水力導閥、電磁導閥、低壓壓力開關、導管、電子控制箱等零部件組成。具有水力自動控制、電子自動控制、高壓無條件開啟泄水、低壓提前開啟、斷電開啟、斷電并伴隨低壓開啟泄除水錘及預防水錘的功能。主閥能快開緩閉，具有防止自身關閥水錘的功能。水擊預防閥用于水泵出口主輸水管道上，靠近水擊發生源如止回閥等，用T型三通外接，能提前開啟預防水錘并無條件泄除高壓水錘，是泵站安全的重要預防及保護設備，能有效地提高系統安全可靠性。
角式水擊預防閥產品描述：
水擊預防閥是我公司工程技術人員參照美國、德國和國內同類型的先進產品進行設計和制造的。在傳動方式上采用了水力操作并能自動控制。閥體采用了流線型設計，內部水頭損失小。水擊預防閥的主要特點是既可以作防護閥，又可以作預防閥。作防護閥時可將給水管中超過向?qū)чy安全設定值之壓力釋放，并維持管中壓力于一安全設定值以下，以防止管中高壓或突壓毀損管線或設備?？捎糜诟邔哟髽窍罍y(cè)試循環系統以及給水系統之防護用，以防止水壓過高造成系統危險，作預防閥時可維持主閥上游供水壓力于某一設定值以上，以保障主閥上游供水區的壓力，總之水擊預防閥是用于供水系統理想產品。
角式水擊預防閥安裝和調節：
1、主閥最佳的安裝方式是水平臥式安裝，閥蓋朝上，安裝前要徹底清除管道內的雜物。要注意主閥體外水流標示箭頭。安裝后確保沒有管道應力作用在閥體及閥內部件上。
2、主閥前要裝一只閘閥和一只過濾器，主閥后也要裝一只閘閥，以便于維修。
3、調壓前，先把針閥關閉后再打開半圈，球閥為關閉狀態，其余球閥處于開啟狀態，調壓時，先松開導閥手輪下的鎖緊螺母，然后順時針擰動導閥手輪為增加壓力，反之為降低壓力。調好后鎖好鎖緊螺母。
4、通水前必須徹底沖洗管道。
角式水擊預防閥性能規范：
● 產品名稱：角式水擊預防閥
● 產品型號：LD-EA5001
● 連接方式：角式或直通式
● 適用介質：原水、清水等
● 介質溫度：1～80℃
● 適用介質：原水、清水等
● 介質溫度：1～80℃
● 設備口徑：DN50—DN500
● 公稱壓力：1.0MPa、1.6MPa、2.5Mpa、4.0MPa、6.4MPa
● 設定壓力：高壓：實際工作壓力的1.1倍；低壓：實際工作壓力的0.4~0.6倍，兩個指標可同時設定，還可設定斷電開啟，如有需要三個指標可同時設定。
●高壓泄水反應時間：
水擊預防閥反應時間不大于1.0秒，即產生水錘起至水擊預防閥動作泄水時間小于1.0秒。
● 強度試驗： 1.5倍工作壓力。
● 密封試驗（雙向）：1.1倍工作壓力，其中強度試驗和密封試驗（雙向）中的工作壓力是指設定壓力中高壓2的壓力值。
● 閥體、法蘭材質：ASTM A-126-B 本閥體實際工作壓力為2.76 MPa， 該材質在壓力試驗時應能滿足常溫下壓力等級為3.5 MPa，殼體靜態試驗壓力為5.2 MPa

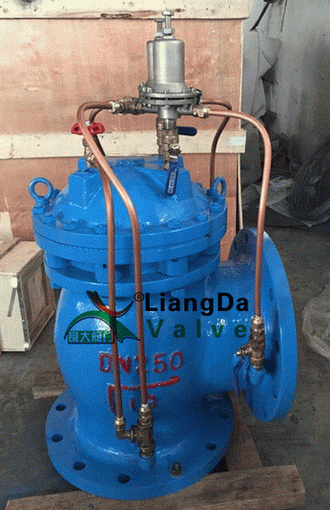

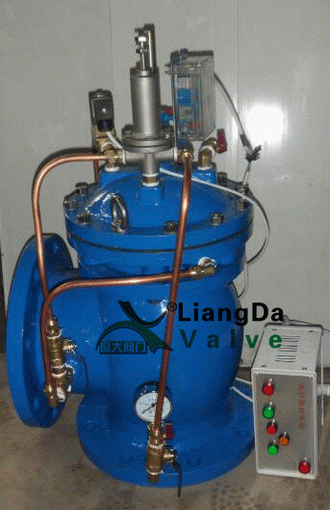

角式水擊預防閥產品實物圖：
角式水擊預防閥技術特點：
1、超壓泄水—高壓導閥具有超控功能，無條件超壓保護。
2、突然降壓時開啟，并維持開啟，等待高壓波返回。
3、事故斷電時開啟泄水。
4、 事故斷電并伴隨異常低壓時開啟泄水
5、 差動活塞設計，在任何工作壓力下都具有可靠的關閉推動力。
6、操作平穩 無振動-主閥采用V形開口閥瓣設計，調節性能優秀，運行平穩（不會產生（自身）關閥水錘）。
7、調節型閥門操作，（閥門開啟程度自動可調），氣墊阻尼緩閉，防止自身關閥水錘。
8、閥座設計將發生最大流速的位置移位至閥座密封的下游，從而減少氣蝕對閥座的影響。因此，減少磨損，延長壽命。
9、長方形扁平密封圈，可在線更換，而且閥門關閉嚴密。
10、 閥門內部全由青銅內襯。
11、 快速響應（開閥泄水）--大孔道高敏感的泄壓導閥響應過壓條件快速開啟主閥（泄水消錘）， 當壓力平息后以可控速度關閥。
12、可靠性-加大尺寸的硬黃銅導管能大大減少堵塞和扭結的危險。彈性閥座、青銅導閥前配標準Y型過濾器，使用壽命長，工作可靠。
13、 靈活的安裝方式--閥體由直通形和角形兩種結構，都是美標ANSI 250＃法蘭連接。
14、維修方便--雖然閥門被安裝在管線上，但其內部的所有部件都能拆卸下來，只要打開頂蓋即可檢修和替換零部件。導管上的標準隔離閥可允許進行快速的導閥維護。
15、預設定--每個閥門都在出廠前進行了測試和預設定，但是閥門很容易根據要求進行現場調整。
16、重載型超強閥體結構，堅固耐用。
電子控制器的各種功能：
●由信號指示燈顯示電池或保險絲的狀態；
●由信號指示顯示控制箱的運行狀態；
●水擊波周期定時器B的可調范圍為0～99.9秒，用于提前開啟后維持開啟持續時間；
●延時器E的可調范圍可達300秒，以免在水泵剛開啟時，因低壓而導致閥門壓力開關誤操作；
●手動測試按鈕可定期測試閥門動作的可靠性；
●特結實的NEMA12密封（級別）控制箱外殼；
各種微型固態電子元器件：
●A、B兩種操作模式由選擇開關選擇；
●閥桿上裝有行程開關，（可輸出開關信號）；
●特結實的超壓泄壓導閥易于調節；
●通過壓力開關和電磁導閥聯動提前開啟主閥，預防高壓水擊；
●閉合觸點可提供遠程信號；
●長壽命、恒定電流、有溫度補償、涓流式充電電池；
角式水擊預防閥零件材料：
序號
|
名 稱
|
材 質
|
1
|
閥體、閥蓋
|
ANSI標準ASTM A-126-B鑄鐵
|
2
|
閥座
|
青銅
|
3
|
活塞、V型開口
|
青銅
|
4
|
電磁導閥
|
青銅
|
5
|
高壓水力導閥
|
青銅
|
6
|
活塞杯
|
丁腈橡膠
|
7
|
閥座密封
|
丁腈橡膠
|
8
|
導閥杯
|
丁腈橡膠
|
9
|
閥座墊環
|
橡膠
|
10
|
螺栓墊圈
|
合金
|
11
|
墊片
|
合成物
|
12
|
電池
|
鎳-鎘[使用壽命7年]
|
13
|
附屬管道材質及口徑
|
DN15黃銅-后導管
|
14
|
導閥
|
青銅
|
15
|
行程開關
|
鋁殼
|
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【角式水擊預防閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
