雙口排氣閥
| 雙口排氣閥 |
 |
產品名稱： | 雙口排氣閥 | |||||
| 型號： | QB2/P2 | ||||||
| 口徑： | DN40-300 | ||||||
| 壓力： | 1.0-2.5,Pa | ||||||
| 材質： | 鑄鐵，鑄鋼，不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【雙口排氣閥】 | |||||||
雙口排氣閥詳細介紹
雙口排氣閥應用范圍：
雙口排氣閥適用于工作介質為水的管路上，作為排除管道內氣體的設備，以提高輸送水設備的效率和保護管道運轉正常，如停電，停泵管內會出現負壓力會引起管道振動或破裂，該排氣閥隨時吸氣，確保管路安全。雙口排氣閥廣泛應用于市政建設、農田水利、火力發電、石油化工、冶金礦山、消防環保、食品、航運、醫藥和輕紡等各個領域。雙口排氣閥工作原理：
當需要排出管道內的氣體時，應逆時針方向旋轉閥桿，使其閥桿連同閥門上升，使管道內的空氣在水的壓強作用下進入體腔內，并從排氣嘴排出，隨之管道內的水充滿體腔內，使浮球在水的浮力作用下，向上移動將排氣嘴堵塞，達到自行密封，管道在正常行中，水中的空氣在壓強的作用下，不斷排入排氣閥的體腔上部，迫使浮球下降，離開原來密封位置，這時空氣又從排氣嘴排出，隨之，浮球又恢復到原來位置自密封，因此，排氣閥在正常工作中閥門始終是開著的，浮球不斷重復上述動作，空氣不斷排出，當需要檢修或清掃體腔時，應將閥門關閉。本排氣閥，順時針旋轉閥桿時為關閉。

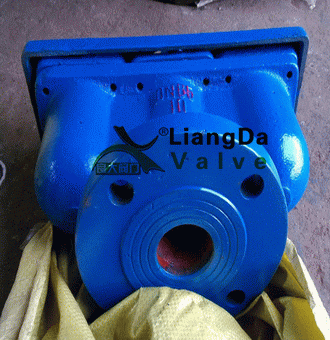

雙口排氣閥產品實物圖：
雙口排氣閥產品特點：
1、能夠排除管道中的氣體，減少阻力節約能源。
2、當管道負壓時，本產品能快速自動吸入空氣防止管道破裂。
3、排氣能力是普通雙孔排氣閥的多倍。
4、浮球托架為不銹鋼，使用壽命長，安全可靠。

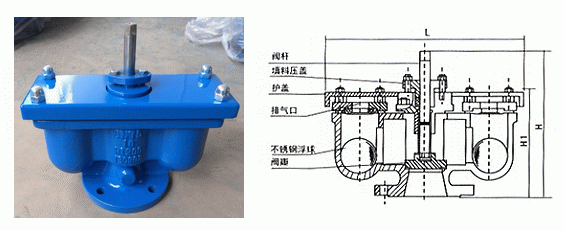

雙口排氣閥主要部件：
雙口排氣閥性能規范：
| 介質 | 清水 |
| 溫度 | 常溫 |
| 閥體材料 | 灰鑄鐵 |
| 浮球 | 304不銹鋼 |
| 試驗壓力 | 1.5MPa |
| 使用壓力 | 1.0MPa? ? |

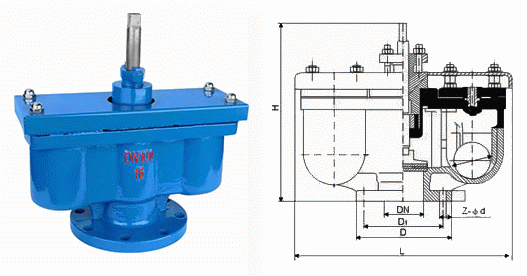

雙口排氣閥外形結構圖：
雙口排氣閥連接尺寸：
| 型號 | 公稱通徑 | 主要尺寸 | ||||||
| D | D1 | D2 | L | Z-φd | 介質 | 閥體材料 | ||
| QB2-10 | 40 | 145 | 110 | 85 | 430 | 4-φ18 | 水 | 鑄鐵 |
| QB2-10 | 50 | 160 | 125 | 100 | 430 | 4-φ18 | 水 | 鑄鐵 |
| QB2-10 | 75 | 195 | 160 | 135 | 470 | 4-φ18 | 水 | 鑄鐵 |
| QB2-10 | 100 | 215 | 180 | 155 | 500 | 4-φ18 | 水 | 鑄鐵 |
| QB2-10 | 150 | 280 | 240 | 210 | 540 | 8-φ20 | 水 | 鑄鐵 |
| QB2-10 | 200 | 335 | 295 | 265 | 700 | 8-φ20 | 水 | 鑄鐵 |
雙口排氣閥排氣量表：
| 規格 | 50 | 75 | 100 | 150 | 200 |
| 立方米/小時 | 4-173 | 85-352 | 14-597 | 22-904 | 27-1145 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【雙口排氣閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
