襯氟截止閥
    襯氟電動截止閥
    襯氟電動截止閥   產品名稱： 襯氟電動截止閥
    型號：J941F46/F4
    口徑：DN15-300
    壓力：1.0-2.5MPa
    材質：鑄鋼、不銹鋼

    良大優勢：

    		 1、質量穩定：實行全過程質量監控
    細心把關，全方位檢測！
    2、價格合理：高效率的成本控制
    減少開支，讓利于客戶！
    3、交貨快捷：充足的庫存，便捷的物流
    嚴格按照合同期交貨！

    訂貨須知：

    		請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務：

    		提供全套流體控制解決方案，良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽：【襯氟電動截止閥】

       襯氟電動截止閥詳細介紹

    襯氟電動截止閥產品概述：

    J941F46/F4襯氟電動截止閥是一種強度高、耐腐蝕性能好的防腐閥門，主要用于控制各種不同溫度的含有腐蝕性介質的管道中，做開關切斷使用。電動襯氟截止閥閥外殼體采用熔模精密鑄造，閥內腔、閥體、閥蓋、閥瓣等（即會與化學介質接觸的地方）部件均選用優良的耐腐蝕材料（氟塑料）作為襯里或包覆材料，采用模壓襯里成型工藝技術，使閥門既有金屬的強度有又耐腐蝕的特性。電動襯氟截止閥不適合用于流量調節，以免管道介質的壓力流沖破壞密封面。

    襯氟電動截止閥結構特點：
    1、閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度的流體管路，具有強度高、耐腐蝕性能好的特點。
    2、閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
    3、保證管路介質絕對不與閥門殼體材料直接接觸，耐腐蝕性能極好，是化工、制藥、電子、環保、石化、原油和天然氣等輸送腐蝕性液體管道的理想用閥。

    襯氟電動截止閥基本型號：
    手動 J41F4 角式 J441F4
    J41F46 J441F46
    氣動 J641F4 電動 J941F4
    J641F46 J941F46

    襯氟    電動截止閥技術規范：
    設計標準 GB12233/GB12233
    結構長度 GB12221
    法蘭標準 JB/T79-94
    GB9113.1-26
    檢驗試驗 GB/T13927
    驅動方式 手動、電動、氣動

    襯氟電動截止閥零件材料：
    序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄閥
    Z C P R PL RL
    1 閥體/端蓋/閘板 HT250 WCB CF8 CF8M CF3 CF3M
    2 閥桿 35 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
    3 襯里/閥座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
    4 填料/壓蓋 WCB CF8 CF8M CF3 CF3M
    5 填料 PTFE(F4) PTFE(F4) PTFE(F4)
    6 活節螺栓 35 1Cr17Ni2 1Cr17Ni2
    7 閥桿螺母 ZCuAI10Fe3 ZCuAI10Fe3 ZCuAI10Fe3
    8 緊固螺母 45 1Cr17Ni2 1Cr18Ni9Ti
    9 螺母   0Cr18Ni9 0Cr18Ni9
    10 手輪 WCB WCB WCB

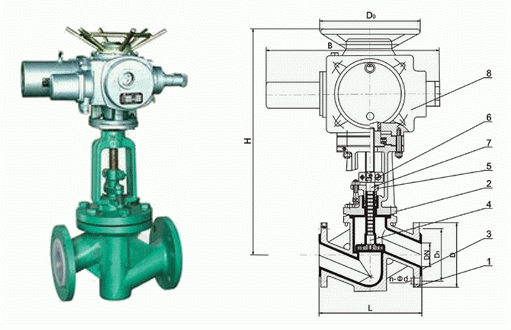

    襯氟電動截止閥外形結構圖：


    襯氟電動截止閥連接尺寸：
    公稱通徑 標準值 參考值
    DN(mm) NPS(inch) L D D1 D2 f b Z-Фd D0 H H1 WT(Kg)
    PN1.0MPa
    15 1/2 130 95 65 45 2 14 4-Ф14 100 235 260 6.5
    20 3/4 150 105 75 55 2 16 4-Ф14 100 240 265 7
    25 1 160 115 85 65 2 16 4-Ф14 120 245 270 7.8
    32 11/4 180 135 100 78 2 18 4-Ф18 140 255 285 11
    40 11/2 200 145 110 85 3 18 4-Ф18 140 285 315 13
    50 2 230 160 125 100 3 20 4-Ф18 160 295 330 15
    65 21/2 290 180 145 120 3 20 4-Ф18 180 350 395 23
    80 3 310 195 160 135 3 22 4-Ф18 240 395 445 38
    100 4 350 215 180 155 3 22 8-Ф18 240 450 490 42
    125 5 400 245 210 185 3 24 8-Ф18 280 525 555 55
    150 6 480 380 240 210 3 24 8-Ф23 320 605 645 77
    200 8 495 335 295 265 3 26 8-Ф23 360 645 765 135
    250 10 622 390 350 320 3 28 12-Ф23 400 685 805 220
    300 12 698 440 400 368 4 28 12-Ф23 400 710 814 277
    350 14 787 500 460 428 4 30 16-Ф23 450 750 855 32

    公稱通徑 標準值 參考值
    DN(mm) NPS(inch) L D D1 D2 f b Z-Фd D0 H H1 WT(Kg)
    PN1.6MPa
    15 1/2 130 95 65 45 2 14 4-Ф14 100 240 265 7
    20 3/4 150 105 75 55 2 16 4-Ф14 100 245 270 7.6
    25 1 160 115 85 65 2 16 4-Ф14 120 250 275 8.2
    32 11/4 180 135 100 78 2 18 4-Ф18 140 260 290 12
    40 11/2 200 145 110 85 3 18 4-Ф18 140 285 320 14
    50 2 230 160 125 100 3 20 4-Ф18 160 300 335 18
    65 21/2 290 180 145 120 3 20 4-Ф18 180 355 400 26
    80 3 310 195 160 135 3 22 8-Ф18 240 400 450 40
    100 4 350 215 180 155 3 24 8-Ф18 240 455 495 50
    125 5 400 245 210 185 3 26 8-Ф18 280 530 560 65
    150 6 480 280 240 210 3 28 8-Ф23 320 610 650 85
    200 8 495 335 295 265 3 30 12-Ф23 360 650 770 150
    250 10 622 405 355 320 3 32 12-Ф25 400 690 810 245
    300 12 698 460 410 375 4 34 12-Ф25 400 730 845 295
    PN2.5MPa
    15 1/2 130 95 65 45 2 16 4-Ф14 120 240 265 7.5
    20 3/4 150 105 75 55 2 16 4-Ф14 120 245 270 8
    25 1 160 115 85 65 2 16 4-Ф14 140 250 275 9
    32 11/4 180 135 100 78 2 18 4-Ф18 160 260 290 13
    40 11/2 200 145 110 85 3 18 4-Ф18 180 285 320 15
    50 2 230 160 125 100 3 20 4-Ф18 180 300 335 20
    65 21/2 290 180 145 120 3 22 8-Ф18 240 355 400 28
    80 3 310 195 160 135 3 22 8-Ф18 280 400 450 42
    100 4 350 230 190 160 3 24 8-Ф23 320 455 495 57
    125 5 400 270 220 188 3 28 8-Ф25 320 530 560 71
    150 6 480 300 250 218 3 30 8-Ф25 360 610 650 90

    提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【襯氟電動截止閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
