當前位置：首頁 >> 氣動閥門 >> 氣動隔膜閥 >> 襯膠氣動隔膜閥

更新時間 2024-9-9 23:40:24

氣動隔膜閥

襯膠氣動隔膜閥

產品名稱：

襯膠氣動隔膜閥

型號：

G641J

口徑：

DN15-400

壓力：

0.6-4.0MPa

材質：

鑄鐵、鑄鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【襯膠氣動隔膜閥】

襯膠氣動隔膜閥詳細介紹

襯膠氣動隔膜閥產品概述：

襯膠氣動隔膜閥閥體采用鑄鐵、鑄鋼或不銹鋼為材質，采用橡膠或四氟為膜片，閥體和膜片的緊密配合提供閥體密封和閥座密封，確保了管道內部和外部環境完全隔絕。由氣缸和隔膜閥組成，用氣動執行器來帶動隔膜閥的開關，從而達到管道中的介質截?cái)喙δ芎徒油?，在化工、制酸、制堿、冶煉、稀土、農藥等行業生產系統中應用較為廣泛?？筛鶕?jù)用戶的要求在氣缸上加上手動操作。

襯膠氣動隔膜閥工作原理：

襯膠氣動隔膜閥分為常閉式和常開式，常閉式為通氣閥門打開，斷氣閥門則關閉。常開式式為通氣閥門關閉，斷氣閥門則打開。開啟和關閉是由氣動執行器帶動閥桿的上下運動來實現。當閥桿處于上位時，球形膜片向上彎曲閥門形成導通狀態。當閥桿由上往下運動時帶動閥芯使膜片彎曲，被迫膜片緊帖閥座區或，關閉了管道流體通向路徑。

襯膠氣動隔膜閥產品特點：

1、隔膜可更換，維護費用低。

2、沒有填料函，因此沒有外漏。

3、流線型的流道，使得壓力損失小。

4、彈性密封的開閉件，確保沒有內漏。

5、流體通道是直的，因此流體損失更小，磨損更小。

6、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕。

7、由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。

8、隔膜閥的閥體內腔表面復有可供選擇的多種橡膠、氟塑料等。因此具有耐腐蝕的特點。

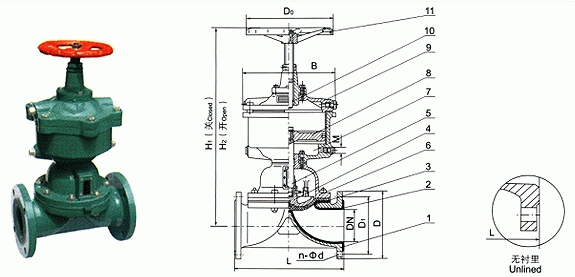

襯膠氣動隔膜閥外形結構圖：

1、閥體 2、閥體襯里 3、隔膜 4、閥瓣 5、下閥桿 6、閥蓋 7、氣缸 8、活塞 9、氣缸蓋 10、上閥桿 11、手輪

襯膠氣動隔膜閥連接尺寸：

公稱通徑 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd

DN NPS PN1.0MPa PN1.6MPa

15 1/2 125 80 55 40 2 12 4-φ12 95 65 45 2 14 4-φ14

20 3/4 135 90 65 50 2 14 4-φ12 105 75 55 2 16 4-φ14

25 1 145 100 75 60 2 14 4-φ12 115 85 65 2 16 4-φ14

32 5/4 160 120 90 70 2 16 4-φ14 135 100 78 2 18 4-φ18

40 3/2 180 130 100 80 3 16 4-φ14 145 110 85 3 18 4-φ18

50 2 210 140 110 90 3 16 4-φ14 160 125 100 3 20 4-φ18

65 5/2 250 160 130 110 3 16 4-φ14 180 145 120 3 20 4-φ18

80 3 300 185 150 125 3 18 4-φ18 195 160 135 3 22 4-φ18

100 4 350 205 170 145 3 18 4-φ18 215 180 155 3 22 8-φ18

125 5 400 235 200 175 3 20 8-φ18 245 210 185 3 24 8-φ18

150 6 460 260 225 200 3 20 8-φ18 280 240 210 3 24 8-φ23

200 8 570 315 280 255 3 22 8-φ18 335 295 265 3 26 8-φ23

250 10 680 370 335 310 3 24 12-φ28 390 350 320 3 28 12-φ23

300 12 790 435 395 362 4 24 12-φ23 440 400 368 4 28 12-φ23

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【襯膠氣動隔膜閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
