當前位置：首頁 >> 蝶閥
>> 襯氟蝶閥 >> 對夾式襯氟蝶閥 更新時間 2024-9-9 23:40:25
襯氟蝶閥
| 對夾式襯氟蝶閥 |
 |
產品名稱： | 對夾式襯氟蝶閥 | |||||
| 型號： | D71F46 | ||||||
| 口徑： | DN40-1200 | ||||||
| 壓力： | 0.6-6.4MPa | ||||||
| 材質： | 鑄鐵、鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【對夾式襯氟蝶閥】 | |||||||
對夾式襯氟蝶閥詳細介紹
對夾式襯氟蝶閥產品概述：
對夾式襯氟蝶閥結構為中線密封式，閥桿與蝶板融為一體，蝶板旋轉90°，即可實現閥門的啟閉過程。中線密封蝶閥為整個蝶板與閥座在360°圓周內同心，具有雙向密封性能，壓力、流量可自由調節。蝶閥體積小、重量輕、結構緊湊，與同參數閘閥相比，重量減輕約35～60%。蝶閥可承受相應襯里材料的介質腐蝕，采用四極密封結構，并在密封面處配以特殊橡膠的彈性襯墊，密封性能好。軸端、蝶板圓周連接處采用特殊凹槽與特殊O型圈組合密封，防止介質外泄，達到了零泄漏。可配置氣動、電動、液動等多種驅動裝置，實現遠距離控制和自動化操作。產品廣泛適用于各種不同類型工業管道中液體和氣體的輸送，特別是具有嚴重腐蝕性介質的使用場合如硫酸、氫氟酸、磷、酸、氯氣、強堿，王水等。
對夾式襯氟蝶閥產品優點：
對夾式襯氟蝶閥零件材料：1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
| 零件名稱 | 材料 |
| 上下閥體 | 鑄鐵、鑄鋼、不銹鋼、襯F46、F3 |
| 閥座 | 鑄鋼、不銹鋼、襯F46、F3 |
| 帶桿蝶板 | 鑄鋼、不銹鋼、襯F46、F3 |
| 填料 | F4 |
| 襯墊 | 硅橡膠 |
| 手柄/蝸輪 | 球墨鑄鐵 |

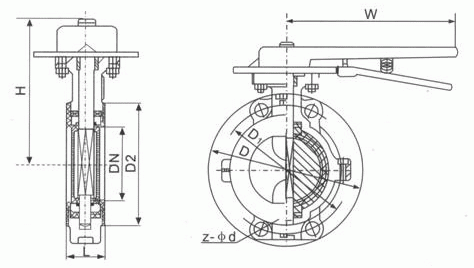

對夾式襯氟蝶閥外形結構圖：
對夾式襯氟蝶閥連接尺寸：
| 公稱通經 | L | D | D1 | D2 | f | b | Z-φd | |
| DN(mm) | NPS(inch) | PN1.0MPa | ||||||
| 40 | 3/2 | 33 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 2 | 43 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 5/2 | 46 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
| 80 | 3 | 49 | 195 | 160 | 135 | 3 | 22 | 4-φ18 |
| 100 | 4 | 56 | 215 | 180 | 155 | 3 | 22 | 8-φ16 |
| 125 | 5 | 64 | 245 | 210 | 185 | 3 | 24 | 8-φ18 |
| 150 | 6 | 70 | 280 | 240 | 210 | 3 | 24 | 8-φ23 |
| 200 | 8 | 71 | 335 | 295 | 265 | 3 | 26 | 8-φ23 |
| 250 | 10 | 76 | 390 | 350 | 320 | 3 | 28 | 12-φ23 |
| 300 | 12 | 83 | 440 | 400 | 368 | 4 | 28 | 12-φ23 |
| 350 | 14 | 92 | 500 | 460 | 428 | 4 | 30 | 16-φ23 |
| 400 | 16 | 102 | 565 | 515 | 482 | 4 | 32 | 16-φ25 |
| 450 | 18 | 114 | 615 | 565 | 532 | 4 | 32 | 20-φ25 |
| 500 | 20 | 127 | 670 | 620 | 585 | 4 | 34 | 20-φ25 |
| 600 | 24 | 154 | 780 | 725 | 685 | 5 | 36 | 20-φ30 |
| 700 | 28 | 165 | 895 | 840 | 800 | 5 | 40 | 24-φ30 |
| 800 | 32 | 190 | 1010 | 950 | 905 | 5 | 44 | 24-φ34 |
| 900 | 36 | 203 | 1110 | 1050 | 1005 | 5 | 46 | 28-φ34 |
| 1000 | 40 | 216 | 1220 | 1160 | 1115 | 5 | 50 | 28-φ34 |
| 1200 | 48 | 254 | 1450 | 1380 | 1325 | 5 | 56 | 32-φ41 |
| PN1.6MPa | ||||||||
| 40 | 3/2 | 33 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 2 | 43 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 5/2 | 46 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
| 80 | 3 | 49 | 195 | 160 | 135 | 3 | 22 | 8-φ18 |
| 100 | 4 | 56 | 215 | 180 | 155 | 3 | 24 | 8-φ18 |
| 125 | 5 | 64 | 245 | 210 | 185 | 3 | 26 | 8-φ18 |
| 150 | 6 | 70 | 280 | 240 | 210 | 3 | 28 | 8-φ23 |
| 200 | 8 | 71 | 335 | 295 | 265 | 3 | 30 | 12-φ23 |
| 250 | 10 | 76 | 405 | 355 | 320 | 3 | 32 | 12-φ25 |
| 300 | 12 | 83 | 460 | 410 | 375 | 4 | 34 | 12-φ25 |
| 350 | 14 | 92 | 520 | 470 | 435 | 4 | 38 | 16-φ25 |
| 400 | 16 | 102 | 580 | 525 | 485 | 4 | 40 | 16-φ30 |
| 450 | 18 | 114 | 640 | 585 | 545 | 4 | 44 | 20-φ30 |
| 500 | 20 | 127 | 705 | 650 | 608 | 4 | 46 | 20-φ34 |
| 600 | 24 | 154 | 840 | 770 | 718 | 5 | 54 | 20-φ41 |
| 700 | 28 | 165 | 910 | 840 | 788 | 5 | 54 | 24-φ41 |
| 800 | 32 | 190 | 1020 | 950 | 898 | 5 | 54 | 24-φ41 |
| 900 | 36 | 203 | 1120 | 1050 | 998 | 5 | 54 | 28-φ41 |
| 1000 | 40 | 216 | 1255 | 1170 | 1110 | 5 | 60 | 28-φ48 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【對夾式襯氟蝶閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
