當前位置：首頁 >> 球閥 >> 放料球閥 >> 放料球閥

更新時間 2024-9-9 23:40:26

放料球閥

產品名稱：

放料球閥

型號：

FQ41F

口徑：

DN15-500

壓力：

1.0-6.4MPa

材質：

碳鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【放料球閥】

放料球閥詳細介紹

放料球閥產品概述：

放料球閥是襯氟球閥的延伸產品，為各種強腐蝕性介質的啟閉控制而設計，閥門的兩端法蘭大小不等，一端為標準法蘭一端為與反應釜底放料孔配套的法蘭，很方便的就可以連接在反應釜底。其結構形式為浮動直通式，連接形式為法蘭，閥外殼采用碳鋼內襯氟塑料，閥球?yàn)榕c閥桿一體式金屬嵌件外包氟塑料工藝制造，具有耐腐密封性好、啟閉靈活、快速的特點且外型美觀、強度高、經久耐用。是現代化工工藝流程中使用最為廣泛的耐腐閥門。

放料球閥產品特點：

1、流體阻力小，襯里球閥內壁光滑，流道通暢是所有閥類中流體阻力最小的一種。

2、開關迅速、方便，只需將球體旋轉90°，便完成開啟和關閉動作。

3、采用特殊模壓工藝，將襯里材料襯于閥門殼體內壁，能耐強酸、強堿介質的腐蝕。襯里球面與PTFE閥座組合，密封性好，達到了零泄漏。

4、可配置氣動、電動、液動等多種驅動裝置，實現遠距離控制和自動化操作。

5、球體與閥桿融為一體，消除了轉動角差，杜絕了因壓力變化引起閥桿沖出體外的危險，保證了使用的安全性、可靠性。

放料球閥零件材料：

零件名稱精鑄球墨鑄鐵碳鋼不銹鋼

QT C P R PL RL

球體 QT400 WCB CF8 CF8M CF3 CF3M

閥體、閥蓋 QT400 WCB CF8 CF8M CF3 CF3M

內襯材料、閥座 FEP(F46),PTFE(F4),PFA(可溶性聚四氟乙烯),PO(聚烯烴)、PE（超高分子量聚乙烯）

填料壓蓋 WCB CF8 CF8M CF3 CF3M CF8

填料 PTFE(F4)聚四氟乙烯

螺栓 35 35 1Cr17ni2 1Cr17Ni2 1Cr18NI9 1Cr18NI9

螺母 45 45 0Cr18Ni9 0Cr18NI9 0Cr18NI9 0Cr18NI9

手柄 WCB

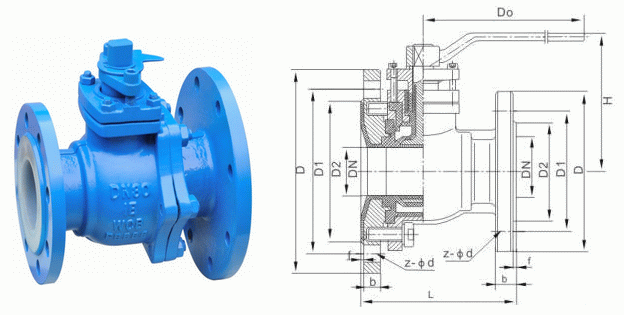

放料球閥外形結構圖：

放料球閥連接尺寸：

公稱通徑	PN10/16							參考值
DN（mm）	L	D	D1	D2	Z-Φd	f	b	Do	H
25/50	125	115/140	85/110	65/90	4-14/4-14	3/3	17/17	180	105
32/65	135	140/160	100/130	78/110	4-18/4-14	3/3	19/17	180	120
40/65	150	150/160	110/130	85/110	4-18/4-14	3/3	19/17	225	140
40/80	150	150/190	110/150	85/125	4-18/4-18	3/3	19/19	225	140
50/80	165	165/190	125/150	100/125	4-18/4-18	3/3	21/19	225	150
50/100	165	165/210	125/170	100/145	4-18/4-18	3/3	21/19	360	150
65/100	180	185/210	145/170	120/145	4-18/4-18	3/3	21/19	360	160
65/125	180	185/240	145/200	120/175	4-18/4-18	3/4	21/20	420	160
80/125	240	200/240	160/200	135/175	8-18/8-18	3/4	21/20	420	215
80/150	240	200/265	160/225	135/200	8-18/8-18	3/4	21/22	420	215
100/150	260	220/265	180/225	155/200	8-18/8-18	3/4	23/22	420	240
100/200	260	220/320	180/280	155/255	8-18/8-18	3/4	23/24	420	240

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【放料球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！

零件名稱	精鑄球墨鑄鐵	碳鋼	不銹鋼
零件名稱	QT	C	P	R	PL	RL
球體	QT400	WCB	CF8	CF8M	CF3	CF3M
閥體、閥蓋	QT400	WCB	CF8	CF8M	CF3	CF3M
內襯材料、閥座	FEP(F46),PTFE(F4),PFA(可溶性聚四氟乙烯),PO(聚烯烴)、PE（超高分子量聚乙烯）
填料壓蓋	WCB	CF8	CF8M	CF3	CF3M	CF8
填料	PTFE(F4)聚四氟乙烯
螺栓	35	35	1Cr17ni2	1Cr17Ni2	1Cr18NI9	1Cr18NI9
螺母	45	45	0Cr18Ni9	0Cr18NI9	0Cr18NI9	0Cr18NI9
手柄	WCB
