當前位置：首頁 >> 旋塞閥 >> 襯氟旋塞閥 >> 襯氟旋塞閥

更新時間 2024-9-9 23:35:18

襯氟旋塞閥

產品名稱：

襯氟旋塞閥

型號：

X43F/P、X44F/P

口徑：

DN15-300

壓力：

0.6-6.4MPa

材質：

鑄鐵、鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【襯氟旋塞閥】

襯氟旋塞閥詳細介紹

襯氟旋塞閥產品概述：

襯氟旋塞閥是用帶通孔的塞體作啟閉件，塞體隨閥桿轉動，以實現啟閉動作的閥門。旋塞閥啟閉迅速、流體阻力小?；鞠盗杏幸r里旋塞閥（全襯型）和襯套旋塞閥（半襯型）。旋塞閥多用于截斷介質流動，也可進行介質分配（三通旋塞閥）。適用于-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

襯氟旋塞閥零件材料：

零件名稱		材料
閥體		鑄鐵、鑄鋼、不銹鋼、內襯F46、F3
塞子		鑄鐵、鑄鋼、不銹鋼、內襯F46、F3
閥蓋		鑄鐵、鑄鋼、不銹鋼
填料		F4

襯氟旋塞閥技術規范：

技術規范
設計標準	GB12240
結構長度	GB12221
法蘭標準	JB/T79-94
驅動方式	GB9113.1-26
檢驗試驗	BG/T13927
驅動方式	手動、蝸輪、電動、氣動

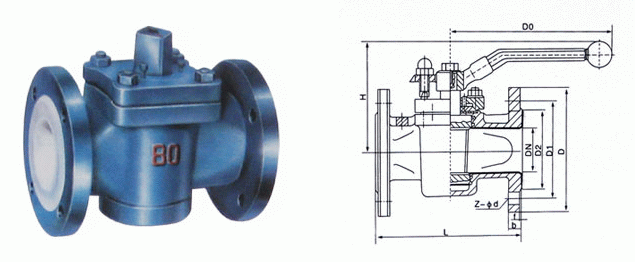

襯氟旋塞閥外形結構圖：

襯氟旋塞閥連接尺寸：

公稱通徑 DN	PN1.0(MPa)主要外形尺寸和連接尺寸									重量
公稱通徑 DN	L	D	D1	D2	f	b	Z-φd	Do	H	Kg
20	150	105	75	50	3	14	4-φ14	160	95	7
25	160	115	85	65	3	14	4-φ14	160	98	8
32	170	135	100	70	3	16	4-φ18	220	113	10
40	180	145	110	80	3	18	4-φ18	250	135	15
50	210	160	125	100	3	20	8-φ18	250	140	18
65	220	180	145	120	3.5	20	8-φ18	300	145	25
80	250	195	160	135	3.5	22	8-φ18	330	205	35
100	275	215	180	155	4	24	8-φ18	350	240	46
125	310	245	210	185	4	26	8-φ18	400	260	65
150	350	280	240	210	4	28	8-φ23	600	290	90
200	400	335	295	265	4.5	32	8-φ23	800	330	160
250	460	390	350	320	4.5	36	12-φ23	900	380	230
