當前位置：首頁 >> 旋塞閥 >> 卡套旋塞閥 >> 美標平衡式旋塞閥
更新時間 2024-9-9 23:35:24


卡套旋塞閥
    美標平衡式旋塞閥
    美標平衡式旋塞閥   產品名稱： 美標平衡式旋塞閥
    型號：PHX47F
    口徑：DN15-350
    壓力：150-900LB
    材質：鑄鋼、不銹鋼

    良大優勢：

    		 1、質量穩定：實行全過程質量監控
    細心把關，全方位檢測！
    2、價格合理：高效率的成本控制
    減少開支，讓利于客戶！
    3、交貨快捷：充足的庫存，便捷的物流
    嚴格按照合同期交貨！

    訂貨須知：

    		請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務：

    		提供全套流體控制解決方案，良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽：【美標平衡式旋塞閥】

       美標平衡式旋塞閥詳細介紹

    美標平衡式旋塞閥產品概述：

    美標平衡式旋塞閥適用于公稱壓力CLASS150-900LB，工作溫度為-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上作切斷或接通管路介質用。

    美標平衡式旋塞閥產品特點：
    1、產品結構合理、密封可靠、性能優良、造型美觀。
    2、它的密封性是通過卡套四周的密封面來實現的。獨特的360°金屬唇邊保護固定卡套。
    3、閥門沒有空腔給介質積聚。
    4、金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況。
    5、雙向流動，使用安裝更方便。
    6、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

    美標平衡式旋塞閥產品標準：

    結構長度

    承插端尺寸

    檢查驗收

    ANSI B16.10

    ANSI B16.5

    API 598

    美標平衡式旋塞閥性能規范：

    型號

    壓力級(LB)

    試驗壓力PS(MPa)

    適用介質

    適用溫度(℃)聚四氟乙烯

    殼體

    密封(水)

    低壓密封(氣)

    PHX47F-150(LB)C
    PHX47F-300(LB)C
    PHX47F-600(LB)C

    150

    3.0

    2.2

    0.5~0.7

    水、蒸汽、油品

    ≤150

    300

    7.8

    5.6

    600

    15.3

    11.2

    PHX47F-150(LB)C
    PHX47F-300(LB)C
    PHX47F-600(LB)C

    150

    3.0

    2.2

    0.5~0.7

    硝酸類

    ≤150

    300

    7.8

    5.6

    600

    15.3

    11.2

    PHX47F-150(LB)C
    PHX47F-300(LB)C
    PHX47F-600(LB)C

    150

    3.0

    2.2

    0.5~0.7

    硝酸類

    ≤150

    300

    7.8

    5.6

    600

    15.3

    11.2

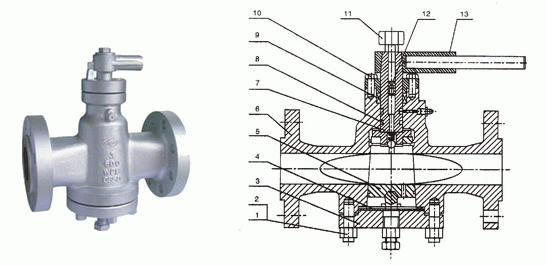

    美標平衡式旋塞閥零件材料：

    1

    雙頭螺栓

    ASTM A193-B7.A193-B8.A193-B8M

    2

    六角螺母

    ASTM A194-2H.A194-8.A194-8M

    3

    閥蓋

    ASTM A216-WCB
    ASTM A351-CF8，CF8M，CF3，CF3M

    4

    墊片

    柔性石墨 +不銹鋼

    5

    塞子

    ASTM A182-Gr.F6a ASTM A182-F22
    ASTM A182-F304、F316、F321、F304L、F316L

    6

    閥體

    ASTM A216-WCB
    ASTM A351-CF8，CF8M，CF3，CF3M

    7

    閥桿

    ASTM A182-Gr．F6a ASTM A182-F22
    ASTM A182-F304、F316、F321、F304L、F316L

    8

    “0”型圈

    丁腈橡膠 NBR

    9

    填料

    柔性石墨

    10

    填料壓蓋

    ASTM A216-WCB
    ASTM A351-CF8，CF8M，CF3，CF3M

    11

    加油嘴

    		                                                                B62

    12

    止回閥

    		                                        F6a、F304、F304L、F316、F316L

    13

    手柄

    ASTM A47-32510、A216 WCB

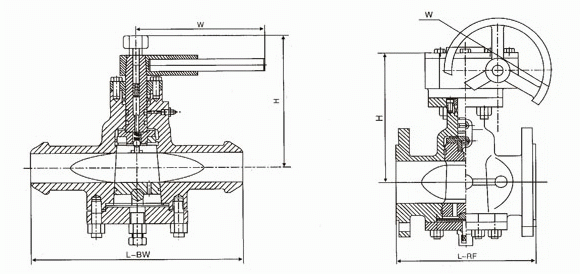

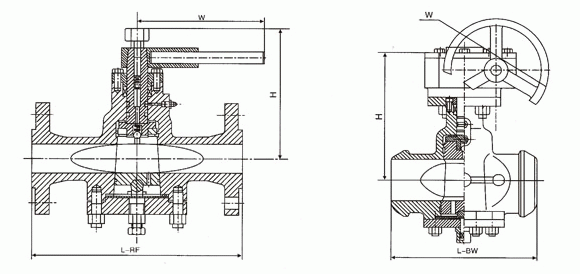

    美標平衡式旋塞閥外形結構圖：



    美標平衡式旋塞閥連接尺寸：

    型號

    		 PHX47F-150LB

    壓力等級

    		 150LB

    口徑

    mm

    		 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
    in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
    L-RF 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
    L-BW 152 178 203 216 229 267 305 330 356 38l 394 457 533 610 686
    H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590
    W 400 400 500 500 600 600 820 820 300 300 320 320 350 380 380

    重量(Kg)

    		 10 12 14 17 19 21 29 33 48 75 98 125 171 230 370

    型號

    		 PHX47F-300LB

    壓力等級

    		 300LB

    口徑

    		 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350

    in

    		 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
    L-RF 140 152 165 178 190 216 241 283 305 38l 403 419 457 502 762
    L-BW 152 178 203 216 229 267 305 330 356 381 457 521 559 635 762
    H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590
    W 400 400 500 600 600 820 1000 1000 300 300 320 320 350 380 380

    重量(Kg)

    		 12 14 16 19   24 3l 36 61 86 130 190 255 380 560

    型號

    		 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350

    壓力等級

    		 PHX47F-600LB

    口徑

    		 mm 600LB

    in

    		 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
    L-RF·BW 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889
    H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590
    W 400 400 500 500 600 600 820 820 300 300 320 320 350 380 380

    重量(Kg)

    		 14 16 18 20 24 29 35 47 91 129 210 320 660 920 1250

    型號

    		 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350

    壓力等級

    		 PHX47F-900LB

    口徑

    		 mm 900LB

    in

    		 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
    L-RF·BW 229 229 254 279 305 368 419 381 457 559 610 737 838 965 1029
    H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590
    W 400 400 500 600 600 820 1000 1000 300 300 320 320 350 380 380

    重量(Kg)

    		 17 29 2l 24 30 37 44 65 110 160 255 380 810 1050 1460

    注：四寸以上為蝸輪操作


    提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【美標平衡式旋塞閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
