當前位置：首頁 >> 柱塞閥 >> 絲口柱塞閥 >> 內螺紋柱塞閥

更新時間 2024-9-9 23:32:26

絲口柱塞閥

內螺紋柱塞閥

產品名稱：

內螺紋柱塞閥

型號：

U11SM、UJl1H

口徑：

DN15-50

壓力：

1.6-4.0MPa

材質：

鑄鐵、鑄鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門 售前、售中、售后專業服務。

您正在瀏覽：【內螺紋柱塞閥】

內螺紋柱塞閥詳細介紹

內螺紋柱塞閥產品介紹：

內螺紋柱塞閥是由閥體、閥蓋、閥桿，柱塞，導向、密封環、手輪等零件組成。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。內螺紋柱塞閥中柱塞與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性，杜絕了內泄漏。由于密封環采用回彈性強，耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。從而提高了內螺紋柱塞閥的使用壽命。

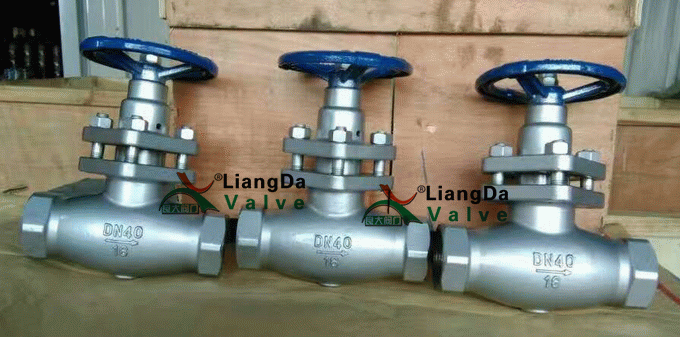

內螺紋柱塞閥產品實物圖：

內螺紋柱塞閥性能規范：

閥體材料	適用溫度	適用介質	壓力范圍
鑄鋼	≤250℃	水、蒸汽、油品	PN 1.6-6.4MPa
鑄鐵	≤180℃	水、蒸汽、油品	PNl．6
不銹鋼	≤200℃	硝酸、醋酸	通徑范圍
含鉬不銹鋼	≤200℃	氮、氫、尿素等	DNl 5-300mm

內螺紋柱塞閥試驗壓力：

實驗項目	實驗介質	實驗壓力
壓強實驗	水	1.5PN
高壓密封實驗	水	1.1 PN
低壓氣密封實驗	氣	0 5-0.7MPa

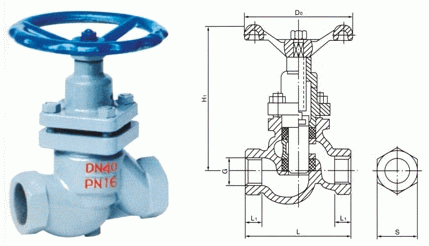

內螺紋柱塞閥外形結構圖：

內螺紋柱塞閥主要連接尺寸：

公稱通徑 DN(mm)	U11SM、UJl1H-1.6 25.40 C．P．R 主要結構尺寸及外形尺寸
公稱通徑 DN(mm)	閥體長度 L	接頭長度 L1	接頭長度 S	手輪直徑 Do	管螺紋 G (寸)	關閉高度 H≈	開啟高度 H1≈	重量 (kg)
15	90	14	32	80	1/2	133	157	2.1
20	100	16	36	100	3/4	141	169	2.8
25	120	18	46	120	1	165	199	3.8
32	140	20	55	140	11/4	179	225	5.8
40	170	22	65	160	11/2	198	246	8.3
50	200	24	80	200	2	226	282	13.2

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【內螺紋柱塞閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
