  • 上海良大閥門有限公司
  • 電話:021-51875578
  • 傳真:021-57443237
  • 手機:13916747333
  • 郵箱:a15566@126.com
  • 地址:奉賢區工業綜合開發區942號
當前位置:首頁 >> 柱塞閥 >> 法蘭柱塞閥 >> 法蘭柱塞閥
更新時間 2024-9-9 23:32:31


法蘭柱塞閥
    法蘭柱塞閥
    法蘭柱塞閥   產品名稱: 法蘭柱塞閥
    型號:U41S、U41SM
    口徑:DN15-300
    壓力:1.6-4.0MPa
    材質:鑄鐵、鑄鋼、不銹鋼等

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【法蘭柱塞閥

       法蘭柱塞閥詳細介紹


    法蘭柱塞閥工作原理

    法蘭柱塞閥當手輪旋轉時,通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合,通過調節壓蓋中法蘭螺栓,使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封,從而保證了閥門的密封性。

    法蘭柱塞閥產品介紹:
    法蘭柱塞閥的柱塞表面經過高精度外圓磨床加工而成,密封環采用彈性強、耐磨性高的無毒新型密封材料,所以密封可靠,經久耐用,從而提高了柱塞閥的使用壽命。法蘭柱塞閥標準可按美標、日標、國標等進行加工。是安裝在蒸汽管道上,閥桿部位無泄漏,是鍋爐蒸汽最理想閥門。沒有流體流失提高了使用能源效率增加生產設備安全性減少了維護費用及頻繁的維護保養降低經營成本,還提供了清潔安全的工作環境。

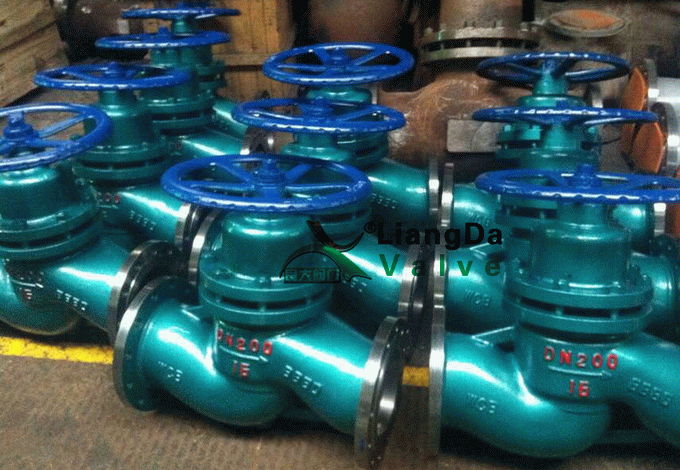

    法蘭柱塞閥產品實物圖:


    法蘭柱塞閥產品特點
    1、開關柱塞閥時,柱塞在密封圈中緩慢移動,接觸面幾乎不磨損。
    2、密封環采用彈性強、耐磨性高的無毒新型密封材料,所以密封可靠,經久耐用。
    3、在閥門中柱塞與密封環間采用過盈配合,從而保證了閥門的密封性,杜絕了內外泄漏。
    4、關閉時,柱塞插入下密封圈,截斷流道;開啟時,柱塞雖然脫離下密封圈,但仍藏在上密封圈內,保持與外界隔離,不致發生泄漏。

    法蘭柱塞閥安裝和維修:

    1、柱塞閥出廠前均按ZBJ16006進行試驗、驗收、使用時只需將外表及孔腔清洗干凈,不必拆洗和更換。
    2、本柱塞閥可在任意位置安裝,介質流動方向見閥體一箭頭所示。
    3、經過一段時間的使用密封環如有磨損及滲漏必須先將閥門關閉后,再將中法蘭螺栓均勻地略加旋緊以至不滲漏即可同時更換時應防止柱塞和新裝密封環裂痕和碰傷。
    4、在短時間內,冷熱交替溫差較大的管道中,柱塞閥不能使用。

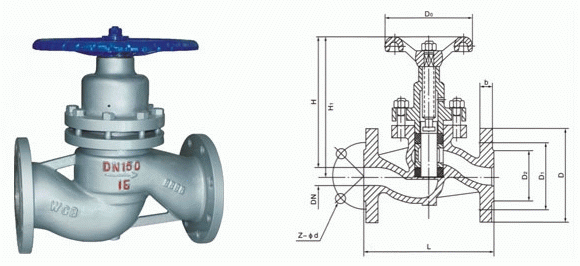

    法蘭柱塞閥外形結構圖:


    法蘭柱塞閥連接尺寸:

    1.6MPa        U41SM-16Z           U41SM-16C               U41SM-16P/R

    公稱通徑 DN(mm)

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    350

    主要外
    形尺寸
    及連接
    尺寸
    (mm)

    L

    130

    150

    160

    180

    200

    230

    290

    310

    350

    400

    480

    600

    650

    698

    787

    D

    95

    105

    115

    135

    145

    160

    180

    195

    215

    245

    280

    335

    405

    460

    520

    D1

    65

    75

    85

    100

    110

    125

    145

    160

    180

    210

    240

    295

    355

    410

    470

    D2

    45

    55

    65

    78

    85

    100

    120

    135

    155

    185

    210

    265

    320

    375

    435

    b

    14

    14

    14

    16

    16

    16

    18

    20

    20

    22

    24

    26

    30

    30

    34

    Z-φd

    4-φ14

    4-φ14

    4-φ14

    4-φ18

    4-φ18

    4-φ18

    8-φ18

    8-φ18

    8-φ18

    8-φ18

    8-φ23

    12-φ23

    12-φ25

    12-φ25

    16-φ25

    H

    133

    140

    165

    180

    200

    226

    267

    300

    340

    388

    410

    498

    580

    985

    110

    重量

    kg

    3.6

    4.5

    6

    8.8

    12

    16

    22

    30

    42

    62

    88

    155

    240

    330

    540

    2.5MPa           U41SM-25                  U41SM-25P              U41SM-25R

    公稱通徑 DN(mm)

    l 15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    350

    主要
    外形
    尺寸
    及連
    接尺寸
    (mm)

    L

    130

    150

    160

    180

    200

    230

    290

    310

    350

    400

    480

    600

    650

    698

    787

    D

    95

    105

    115

    135

    145

    160

    180

    195

    230

    270

    300

    360

    425

    485

    550

    D1

    65

    75

    85

    100

    110

    125

    145

    160

    190

    220

    250

    310

    370

    430

    490

    D2

    45

    55

    65

    78

    85

    100

    120

    135

    160

    188

    218

    278

    332

    390

    448

    b

    16

    16

    16

    18

    18

    20

    22

    22

    24

    28

    30

    34

    36

    40

    44

    Z-φd

    4-φ14

    4-φ14

    4-φ14

    4-φ18

    4-φ18

    4-φ18

    8-φ18

    8-φ18

    8-φ23

    8-φ25

    8-φ25

    12-φ25

    12-φ30

    16-φ30

    16-φ34

    H

    133

    140

    165

    180

    200

    230

    230

    300

    340

    388

    410

    498

    580

    1000

    1130

    重量

    kg

    3.6

    4 5

    6

    8.8

    12

    16

    22

    32

    42

    70

    95

    180

    260

    350

    570

    4.0MPa          U41SM-40           U41SM-40P                 U41SM-40R

    公稱通徑DN(mm)

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    350

    主要
    形尺
    及連接尺寸
    (mm)

    L

    130

    150

    160

    180

    200

    230

    290

    310

    350

    400

    480

    600

    650

    698

    787

    D

    95

    105

    115

    135

    145

    160

    180

    195

    230

    270

    300

    375

    445

    510

    570

    D1

    65

    75

    85

    100

    110

    125

    145

    160

    190

    220

    250

    320

    385

    450

    515

    D2

    45

    55

    65

    78

    85

    100

    120

    135

    160

    188

    218

    282

    345

    408

    465

    D6

    40

    51

    58

    66

    76

    88

    110

    121

    150

    176

    204

    260

    313

    364

    422

    b

    16

    16

    16

    18

    18

    20

    22

    22

    24

    28

    30

    32

    42

    46

    52

    Z-φd

    4-φ14

    4-φ14

    4-φ14

    4-φ18

    4-φ18

    4-φ18

    8-φ18

    8-φ18

    8-φ23

    8-φ25

    8-φ25

    12-φ30

    12-φ34

    16-φ34

    16-φ34

    H

    133

    140

    165

    180

    200

    230

    267

    300

    340

    388

    410

    498

    580

    1000

    1130

    重量

    kg

    3.6

    4.5

    6

    8.8

    12

    16

    22

    32

    42

    70

    95

    180

    260

    480

    690



    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【法蘭柱塞閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
