柱塞閘閥
    柱塞閘閥
    柱塞閘閥   產品名稱: 柱塞閘閥
    型號:UZ41SM、UZ41H
    口徑:DN40-350
    壓力:1.6-4.0MPa
    材質:鑄鐵、鑄鋼、不銹鋼等

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【柱塞閘閥

       柱塞閘閥詳細介紹


    柱塞閘閥概述:

    柱塞閘閥是根據原有的閘閥連接尺寸設計制造的,由于閘閥在使用過程中出現外漏,密封環帶復性較差,使用壽命短等缺點,本柱塞閘閥結合了柱塞閥的無泄漏優點和閘閥啟閉快又耐高溫高壓的特點,成為一種結構新穎的無泄漏柱塞閘閥。

    柱塞閘閥結構:
    1、柱塞閘閥是由閥體、閥蓋、閥桿、柱塞、導向套、密封環、手輪等零件組成 (如圖)。當手輪旋轉時,通過閥桿帶動柱塞在導向套中上、下往復運動,使柱塞端部斜錐面與閥座面完成閥門的開啟與關閉功能。
    2、在閥門中柱塞與密封環采用過盈配合,通過調節中法蘭螺栓預緊力,使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封從而耐磨性高的無毒新型密封材料,所以密封可靠、經久耐用,從而提高使用壽命。

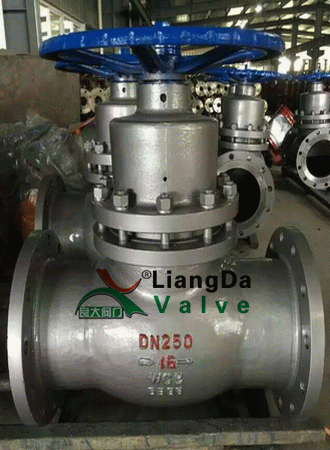

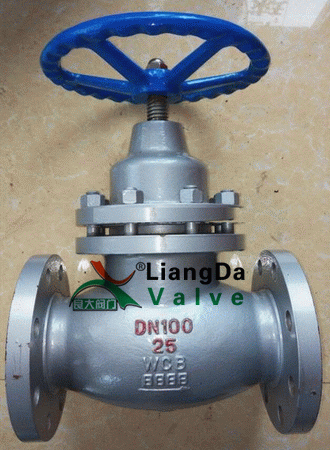

    柱塞閘閥產品實物圖:


    柱塞閘閥性能規范:

    閥體材料

    適用溫度

    適用介質

    壓力范圍

    鑄鋼

    ≤250℃

    水、蒸汽、油品

    PNl.6-4.0MPa

    鑄鐵

    ≤180℃

    水、蒸汽、油品

    PNl.6

    不銹鋼

    ≤200℃

    硝酸、醋酸

    通徑范圍

    含鉬不銹鋼

    ≤200℃

    氮、氫、尿素等

    DNl5-400mm


    柱塞閘閥壓力試驗:

    實驗項目

    實驗介質

    實驗壓力

    壓強實驗

    1.5PN

    高壓密封試驗

    1.1PN

    低壓氣密封試驗

    0.5-O.7MPa


    柱塞閘閥外形結構圖:


    柱塞閘閥連接尺寸:

    DN(mm) /
    尺寸

    1.6MPa         UZ41SM-16C.P.R          UZ41H-16C.Y.P.R

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    350

    400

    L

    130

    150

    160

    180

    240

    250

    265

    280

    300

    325

    350

    400

    450

    500

    550

    600

    Do

    100

    100

    120

    140

    160

    180

    200

    240

    280

    320

    350

    400

    520

    640

    760

    900

    D

    95

    105

    115

    135

    140

    160

    180

    195

    215

    245

    280

    335

    405

    460

    520

    580

    D1

    65

    75

    85

    100

    110

    125

    145

    160

    180

    210

    240

    295

    355

    410

    470

    525

    D2

    45

    55

    65

    78

    85

    100

    120

    135

    155

    185

    210

    265

    295

    375

    435

    485

    b

    14

    14

    14

    16

    16

    16

    18

    20

    20

    22

    24

    26

    26

    30

    34

    36

    Z-φd

    4-14

    4-14

    4-14

    4-18

    4-18

    4-18

    4-18

    8-18

    8-18

    8-18

    8-23

    12-23

    12-23

    12-25

    16-25

    16-30


    DN(mm)/
    尺寸

    2.5MPa            UZ41SM-25C.P.R          UZ41H-25C.Y.P.R

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    350

    400

    L

    130

    150

    160

    180

    240

    250

    265

    280

    300

    325

    350

    400

    450

    500

    550

    600

    Do

    100

    100

    120

    140

    160

    180

    200

    240

    280

    320

    350

    400

    520

    640

    760

    900

    D

    95

    105

    115

    135

    145

    160

    180

    195

    230

    270

    300

    360

    425

    485

    550

    610

    D1

    65

    75

    85

    100

    110

    125

    145

    160

    190

    220

    250

    310

    370

    430

    490

    550

    D2

    45

    55

    65

    78

    85

    100

    120

    135

    160

    188

    218

    278

    332

    390

    448

    505

    b

    16

    16

    16

    18

    18

    20

    22

    22

    24

    28

    30

    34

    36

    40

    44

    48

    Z-φd

    4-14

    4-14

    4-14

    4-18

    4-18

    4-18

    4-18

    8-18

    8-23

    8-25

    8-25

    12-25

    12-30

    16-30

    16-34

    16-34


    DN(mm)/
    尺寸

    4.OMPa           UZ41SM-40C.P.R           UZ41H-40C.Y.P.R

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    350

    400

    L

    130

    150

    160

    180

    200

    250

    265

    280

    300

    325

    350

    400

    450

    500

    550

    600

    Do

    100

    100

    120

    140

    160

    180

    200

    240

    280

    320

    350

    400

    520

    640

    760

    900

    D

    95

    105

    115

    135

    145

    160

    180

    195

    230

    270

    300

    375

    445

    485

    570

    655

    D1

    65

    75

    85

    100

    110

    125

    145

    160

    190

    220

    250

    320

    385

    430

    510

    585

    D2

    45

    55

    65

    78

    85

    100

    120

    135

    160

    188

    218

    282

    345

    390

    465

    535

    b

    16

    16

    16

    18

    18

    20

    22

    22

    24

    28

    30

    38

    42

    40

    52

    58

    Z-φd

    4-14

    4-14

    4-14

    4-18

    4-18

    4-18

    4-18

    8-18

    8-23

    8-26

    8-26

    12-30

    12-33

    16-30

    16-36

    16-39


    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【柱塞閘閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
