當前位置：首頁 >> 旋塞閥
>> 不銹鋼旋塞閥 >> 不銹鋼偏心旋塞閥 更新時間 2024-9-9 23:35:26
不銹鋼旋塞閥
| 不銹鋼偏心旋塞閥 |
 |
產品名稱： | 不銹鋼偏心旋塞閥 | |||||
| 型號： | XL343F | ||||||
| 口徑： | DN50-800 | ||||||
| 壓力： | 0.6-6.4MPa | ||||||
| 材質： | 鑄鐵、鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【不銹鋼偏心旋塞閥】 | |||||||
不銹鋼偏心旋塞閥詳細介紹
不銹鋼偏心旋塞閥產品概述：
不銹鋼偏心旋塞閥克服了傳統旋塞閥密封性能差且易銹蝕的缺陷，獨具的編心密封設計，較傳統旋塞閥大大降低了操作扭矩，且最大限度地減少了密封面的磨損，延長了閥門使用壽命。矩形直通流線，水頭損失小，流量調節線性佳。其優異的密封性和耐蝕性、理想的操作性能和長久的使用壽命。適用于城市污水、工業污水、泥漿及清水等工作環境，作為截流或調節裝置使用。不銹鋼偏心旋塞閥性能范圍：
公稱通徑DN：50～800mm
公稱壓力PN：1.0MPa
工作溫度：0～80℃
強度試驗壓力：1.5MPa
密封試驗壓力：1.1MPa
適用介質：污水、原水、清水、空氣、油（MBR）
驅動方式：把手式、傳動帽式、電動、氣動
不銹鋼偏心旋塞閥標準規范：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
不銹鋼偏心旋塞閥零件材料：
| 閥體、閥蓋、壓蓋 | 旋塞 | 閥座 | 軸承 | V型密封圈 |
| 球墨鑄鐵 | 球墨鑄鐵外包NBR或EPOM | 純鎳、不銹鋼或特種材料 | 青銅或黃銅 | NBR |

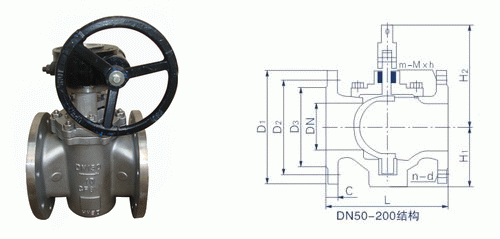

不銹鋼偏心旋塞閥外形結構圖：
不銹鋼偏心旋塞閥連接尺寸：
| DN | D1 | D2 | D3 | C | n-d | m-M×n | L | H1 | H2 | ||||
| PLVL型 | PLVS型 | PLVG型 | PLVE型 | PLVP型 | |||||||||
| 50 | 165 | 125 | 99 | 19 | 4-Φ19 | - | 178 | 84 | 143 | 225 | 265 | 315 | 265 |
| 65 | 185 | 145 | 118 | 19 | 4-Φ19 | - | 190 | 93 | 143 | 225 | 265 | 315 | 265 |
| 80 | 200 | 160 | 132 | 19 | 4-Φ19 | 4-M16通孔 | 203 | 109 | 174 | 225 | 312 | 373 | 340 |
| 100 | 220 | 180 | 156 | 19 | 8-Φ19 | - | 229 | 128 | 174 | 225 | 312 | 373 | 340 |
| 125 | 250 | 210 | 184 | 19 | 8-Φ19 | - | 254 | 128 | 174 | 225 | 312 | 373 | 340 |
| 150 | 285 | 240 | 211 | 21 | 4-Φ23 | 4-M20 通孔 | 267 | 165 | - | - | 444 | 481 | 488 |
| 200 | 340 | 295 | 266 | 21 | 4-Φ23 | 4-M20 通孔 | 292 | 198 | - | - | 464 | 508 | 558 |
| 250 | 395 | 350 | 319 | 24 | 8-Φ23 | 4-M20深30 | 330 | 249 | - | - | 527 | 630 | 729 |
| 300 | 445 | 400 | 370 | 25 | 8-Φ23 | 4-M20深30 | 356 | 290 | - | - | 710 | 666 | 798 |
| 350 | 505 | 460 | 429 | 26 | 12-Φ23 | 4-M20深30 | 432 | 330 | - | - | 723 | 767 | - |
| 400 | 565 | 515 | 480 | 28 | 12-Φ29 | 4-M24深36 | 450 | 355 | - | - | 749 | 881 | - |
| 450 | 615 | 565 | 530 | 28 | 16-Φ28 | 4-M24深36 | 450 | 355 | - | - | 749 | 881 | - |
| 500 | 670 | 620 | 582 | 29 | 12-Φ28 | 8-M24深36 | 660 | 427 | - | - | 903 | 1015 | - |
| 600 | 780 | 725 | 682 | 30 | 12-Φ31 | 8-M27深40 | 762 | 567 | - | - | 1015 | 1202 | - |
| 700 | 895 | 840 | 794 | 32.5 | 16-Φ31 | 8-M27深40 | 865 | 633 | - | - | 1393 | 1351 | - |
| 800 | 1015 | 950 | 901 | 35 | 16-Φ34 | 8-M30深45 | 965 | 633 | - | - | 1393 | 1351 | - |
不銹鋼偏心旋塞閥產品特點：
1、雙偏心設計，低磨擦開啟和關閉，確保零泄漏。
2、高性能樹脂閥座，能滿足多種的耐腐蝕要求。
3、V型組合密封圈，可在不卸下操作機的情況下進行更換。
4、密封膠加注口設計，可延長閥門使用周期。
5、閥軸承為自潤滑脂，對閥軸磨損很小。
6、旋塞體模壓熱包膠，無橡膠脫落和沖刷腐蝕的擔憂。
7、閥蓋和閥體用O形圈密封，螺栓數量減少，方便維修。
8、理想的線性曲線，可作為調節閥使用。
9、提供閥門進出壓力表接頭，方便用戶控制和測定流量。
10、直通流道，圓柱形閥體設計，沉積物不容易規程。
11、開度顯示和開度記憶，方便用戶操作。
12、可配置手動、電動、氣動操作機。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【不銹鋼偏心旋塞閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
