當前位置：首頁 >> 旋塞閥 >> 美標旋塞閥 >> 美標提升式旋塞閥
更新時間 2024-9-9 23:35:25


美標旋塞閥
    美標提升式旋塞閥
    美標提升式旋塞閥   產品名稱： 美標提升式旋塞閥
    型號：X43H/Y
    口徑：DN15-350
    壓力：150-900LB
    材質：鑄鋼、不銹鋼

    良大優勢：

    		 1、質量穩定：實行全過程質量監控
    細心把關，全方位檢測！
    2、價格合理：高效率的成本控制
    減少開支，讓利于客戶！
    3、交貨快捷：充足的庫存，便捷的物流
    嚴格按照合同期交貨！

    訂貨須知：

    		請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務：

    		提供全套流體控制解決方案，良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽：【美標提升式旋塞閥】

       美標提升式旋塞閥詳細介紹

    美標提升式旋塞閥產品概述：

    美標提升式旋塞閥適用于公稱壓力CLASS150-1500LBS，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

    美標提升式旋塞閥    結構特點：
    1、旋塞閥結構合理、密封可靠、性能優良、造型美觀。
    2、閥門的啟閉過程是在密封面脫離的狀態下進行的，不會造成密封面的磨損。
    3、雙向流動，安裝使用更方便。
    4、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

    美標提升式旋塞閥    工作原理：
    閥門的啟閉過程：開啟閥門時，要先旋轉手輪，使塞子上升，于密封面脫離，再旋轉手柄90°，使塞子的通道和閥體的通道相通，達到開啟的目的。而閥閉的過程是先旋轉手柄90°，使塞子的通道和閥體的通道垂直，再旋轉手輪，使塞子下降，達到密封。

    美標提升式旋塞閥技術規范：
    結構形式
    BB-BG-OS&Y
    驅動方式
    手輪、傘齒輪、手柄
    設計標準
    API599、API6D
    結構長度
    ASME B16.10
    連接法蘭
    ASME B16.5
    試驗和檢驗
    API598.API6D

    美標提升式旋塞閥性能規范：
    公稱壓力(LB)
    殼體試驗壓力(MPa)
    密封試驗壓力(MPa)
    適用溫度(℃)
    使用介質
    150
    3.0
    2.2
    ≤550℃
    水、蒸汽、油品等
    300
    7.5
    5.5
    600
    15.0
    11.0
    900
    22.5
    16.5
    1500
    37.5
    27.5


    美標提升式旋塞閥零件材料：
    序號NO.
    名稱
    材質
    1
    閥體
    ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
    2
    塞子
    ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
    3
    墊子
    柔性石墨+不銹鋼
    4
    閥蓋
    ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
    5
    螺栓
    ASTM A193-B7，A320-B8 A193-B8M
    6
    六角螺母
    ASTM A194-2H，A194-8，A194-8M
    7
    填料
    柔性石墨
    8
    填料壓蓋
    ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
    9
    手柄
    ASTM A216-WCB ASTM A351-CF8、CF8M、CF3、CF3M
    10
    閥桿螺母
    銅合金
    11
    手輪
    ASTM A536 Gr.60-40-18 ASTM A216-WCB

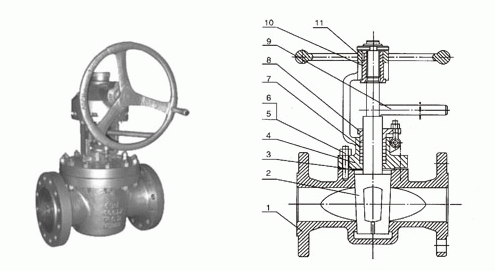

    美標提升式旋塞閥外形結構圖：


    美標提升式旋塞閥連接尺寸：
    型號
    LDX43Y-150LB
    壓力等級
    150LB
    口徑
    mm
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    in
    1/2
    3/4
    1
    11/4
    11/2
    2
    21/2
    3
    4
    5
    6
    8
    10
    12
    14
    L
    108
    117
    127
    140
    165
    178
    190
    203
    229
    254
    267
    292
    330
    356
    381
    H
    190
    195
    225
    260
    280
    310
    340
    395
    435
    470
    535
    590
    630
    680
    720
    W
    120
    140
    140
    180
    200
    220
    260
    280
    300
    340
    400
    450
    450
    500
    500
    重量
    9
    10
    11
    17
    19
    23
    25
    32
    55
    82
    98
    130
    178
    250
    380
    型號
    LDX43Y-300LB
    壓力等級
    300LB
    口徑
    mm
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    in
    1/2
    3/4
    1
    11/4
    11/2
    2
    21/2
    3
    4
    5
    6
    8
    10
    12
    14
    L
    140
    152
    165
    178
    190
    216
    241
    283
    305
    381
    403
    419
    457
    502
    762
    H
    190
    195
    225
    260
    280
    310
    340
    395
    435
    470
    535
    590
    630
    680
    720
    W
    120
    140
    140
    180
    200
    220
    260
    280
    300
    340
    400
    450
    450
    500
    500
    重量
    10
    12
    14
    19
    21
    28
    34
    39
    75
    95
    135
    200
    255
    415
    650
    型號
    LDX43Y-600LB
    壓力等級
    600LB
    口徑
    mm
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    in
    1/2
    3/4
    1
    11/4
    11/2
    2
    21/2
    3
    4
    5
    6
    8
    10
    12
    14
    L
    165
    190
    216
    229
    241
    292
    330
    356
    432
    508
    559
    660
    787
    838
    889
    H
    190
    195
    225
    260
    280
    310
    340
    395
    435
    470
    535
    590
    630
    680
    720
    W
    120
    140
    140
    180
    200
    220
    260
    280
    300
    340
    400
    450
    450
    500
    500
    重量
    13
    14
    19
    23
    25
    32
    40
    55
    105
    139
    300
    440
    730
    1150
    1570
    型號
    LDX43Y-900LB
    壓力等級
    900LB
    口徑
    mm
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    in
    1/2
    3/4
    1
    11/4
    11/2
    2
    21/2
    3
    4
    5
    6
    8
    10
    12
    14
    L
    229
    229
    254
    279
    305
    368
    419
    381
    457
    559
    610
    737
    838
    965
    1029
    H
    190
    195
    225
    260
    280
    310
    340
    395
    435
    470
    535
    590
    630
    680
    720
    W
    120
    140
    140
    180
    200
    220
    260
    280
    300
    340
    400
    450
    450
    500
    500
    重量
    16
    17
    26
    30
    33
    39
    50
    70
    137
    181
    397
    590
    860
    1470
    1880

    提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【美標提升式旋塞閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
