當前位置:首頁 >> 管夾閥 >> 手動管夾閥 >> 鑄鋼管夾閥
更新時間 2024-9-9 23:28:50


手動管夾閥
    鑄鋼管夾閥
    鑄鋼管夾閥   產品名稱: 鑄鋼管夾閥
    型號:GJ41X
    口徑:DN25-300
    壓力:0.6-1.6MPa
    材質:鑄鋼

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【鑄鋼管夾閥

       鑄鋼管夾閥詳細介紹


    鑄鋼管夾閥主要特點:

    鑄鋼管夾閥,又名鑄鋼夾管閥,鑄鋼膠管閥,由左右鑄鋼閥體,橡膠管套、大小閥桿、上下閘板、拉桿、托架、手輪等零件組成。耐磨、防腐、抗凍、密封性能好,只須更換膠套即完好如新,閥體可永久使用,壽命是普通閥門的4-6倍。驅動方式有手動、氣動、電動等多種方式,也可按客戶需求定制非標產品。

    鑄鋼管夾閥工作原理:
    當順時針轉動手輪時,使大小閥桿同時帶動上下壓板,壓縮管套進行關閉。反轉即行開啟,這樣壓板在拉桿之間上下往復運動完成閥門開閉工作。

    鑄鋼管夾閥注意事項:
    另外,因橡膠管套承受力小,因此在開關時,操作人員旋轉手輪時只要感到適量抵觸,均己達到開閉極點,切勿盡力或多人輔助,禁用其他工具開閉。

    鑄鋼管夾閥主要參數:
    1.適用范圍:化工,石油、發電、堿廠、選礦、水泥、選煤、非金屬等行業,可快速控制管路濃度砂粒狀流量與截止。
    2.使用介質:紙漿、污水、礦渣、煤渣、泥沙等。
    3.適用溫度:-30-85℃,更高溫度特殊說明,另外定制。
    4.公稱壓力:0.6-1.6Mpa(定貨說明)。
    5.法蘭執行標準:(JB/80-91)。

    鑄鋼管夾閥安裝及維修:
    1.我公司生產的管夾閥尺寸符合機械工業部標準,出廠前經過試壓,GJ41X-6P按規定10Kg/cm2,GJ41X-10P按規定16Kg/cm2試壓按持續5分鐘無泄漏,安裝時不必拆洗調整更動。
    2.本閥門在管道上任意安裝,沒有介質流向限制,久時使用,如有磨損或泄漏只需將閥體拆下,調換新管套,其閥體可長期使用,經濟實惠。
    3.將電觸槽下方伸出地面塑料管插入小閥門一端膠管,另一端把我司配套供應塑料管插入,出口伸向電觸槽然后用銅絲或不銹鋼箍扎緊二端。
    4.使用久時,如有磨損或泄漏只要打開左右閥體調換管套,閥門可長期使用。
    5.本閥門安裝
    簡單,使用方便,維護輕松。

    鑄鋼管夾閥主要零件材料:

    名稱

    材料

    閥體

    鑄鋼

    套管

    橡膠

    閥桿

    鑄銅、碳鋼

    壓桿

    鑄鐵

    手輪

    鑄鐵

    托架

    球墨鑄鐵

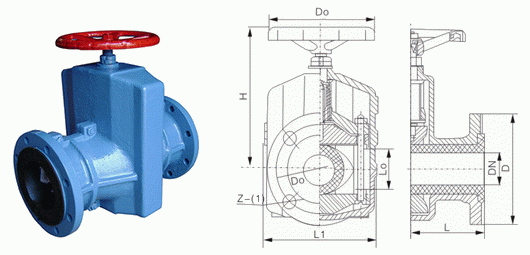

    鑄鋼管夾閥外形結構圖:


    鑄鋼管夾閥主要外形連接尺寸:

    公稱通徑

    (DN)

    公稱壓力

    (MPa)

    工作壓力

    (MPa)

    L

    L1

    D

    D1

    Z-Φ

    H

    A

    重量

    (kg)

    25

    0.6

    0.6

    160

    124

    115

    85

    4-14







    32

    165

    145

    140

    100

    4-18







    40

    190

    157

    150

    110

    4-18







    50

    210

    160

    160

    125

    4-18







    65

    250

    199

    180

    145

    4-18







    80

    300

    222

    195

    160

    4-18







    100

    350

    250

    215

    180

    8-18







    125

    430

    318

    245

    210

    8-18







    150

    500

    350

    280

    240

    8-23

    1000

    265



    200

    0.4

    0.4

    650

    446

    335

    295

    8-23

    1174

    330



    250

    800

    516

    395

    350

    12-23







    300

    950

    562

    445

    400

    12-23







    采用標準 設計與制造:Q/JBGN02 結構長度:Q/JBGN02 法蘭連接尺寸:JB78(PN1.0MPa)


    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【鑄鋼管夾閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
