奧襯管夾閥
| 奧襯管夾閥 |
 |
產品名稱： | 奧襯管夾閥 | |||||
| 型號： | GJ41X | ||||||
| 口徑： | DN50-400 | ||||||
| 壓力： | 0.6-1.6MPa | ||||||
| 材質： | 鋁合金、鑄鐵、鑄鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【奧襯管夾閥】 | |||||||
奧襯管夾閥詳細介紹
奧襯管夾閥概述：
奧襯管夾閥又名奧襯夾管閥，奧襯膠管閥，由閥體、橡膠管套、大小閥桿、上下閘板、拉桿、托架、手輪等零件組成。耐磨、防腐、抗凍、密封性能好，只須更換膠套即完好如新，閥體可永久使用，壽命是普通閥門的4-6倍。驅動方式有手動、氣動、電動等多種方式，也可按客戶需求定制非標產品。
奧襯管夾閥應用領域：
奧襯管夾閥在當代工業中，常用一些含有顆粒、粉末、纖維、粘漿等磨損性物質的固體或液體產品經由管道輸送，或者一些化學過程中帶有腐蝕性的介質時，夾管閥就是理想的選擇。
奧襯管夾閥可用于：污水處理廠（污泥處理、沙礫清理、原污水、石灰、炭泥)電廠（FGD系統、除灰系統、煤輸送）采礦（尾礦、浮選控制、排泥管線、尾礦充填、各種其他漿液）化學過程（腐蝕性和磨損性介質、粉末、顆粒）以及造紙廠、紙漿廠、電子工業、食品工業、水泥、沙子、玻璃和工業污水處理廠等很多領域。
奧襯管夾閥性能規范：
奧襯管夾閥主要零件材料：
奧襯管夾閥性能規范：
公稱通徑DN（mm） |
公稱壓力PN（MPa） |
試驗壓力（MPa） |
工作溫度（℃） |
適用介質 |
|
殼體 |
密封 |
||||
50~250 |
0.6 |
0.9 |
0.6 |
≤60 |
礦漿、液體磨料、干濕性粒狀混合物及一般腐蝕性介質 |
300~400 |
0.4 |
0.6 |
0.4 |
||
零件名稱 |
法蘭、支架座、壓桿、支架、手輪連接套 |
皮管 |
頂絲 |
閥桿、支架軸 |
材料 |
灰鑄鐵 |
編織橡膠 |
40Cr |
碳素鋼 |

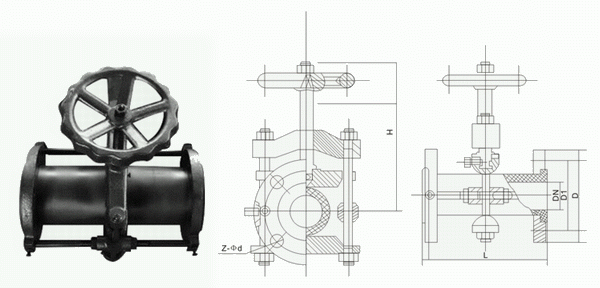

奧襯管夾閥外形連接尺寸：
公稱通徑DN（mm） |
主要尺寸 |
||||
L |
H |
D |
D1 |
Z-Φd |
|
50 |
210 |
215 |
160 |
125 |
4-Φ18 |
80 |
300 |
275 |
195 |
160 |
4-Φ18 |
100 |
350 |
315 |
215 |
180 |
8-Φ18 |
125 |
430 |
350 |
240 |
210 |
8-Φ23 |
150 |
500 |
400 |
280 |
240 |
8-Φ23 |
200 |
650 |
530 |
335 |
275 |
8-Φ23 |
250 |
800 |
615 |
390 |
350 |
12-Φ23 |
300 |
950 |
720 |
440 |
400 |
12-Φ23 |
350 |
1100 |
800 |
500 |
460 |
16-Φ23 |
400 |
1250 |
890 |
565 |
515 |
16-Φ23 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【奧襯管夾閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
