奧襯管夾閥
| 手動奧襯管夾閥 |
 |
產品名稱： | 手動奧襯管夾閥 | |||||
| 型號： | GJ41X | ||||||
| 口徑： | DN50-500 | ||||||
| 壓力： | 0.6-1.6MPa | ||||||
| 材質： | 鋁合金、鑄鐵、鑄鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【手動奧襯管夾閥】 | |||||||
手動奧襯管夾閥詳細介紹
手動奧襯管夾閥結構形式：
本閥門由閥體、橡膠套管、閥桿、上下壓板、拉桿、手輪等零件組成。
手動奧襯管夾閥工作原理：
當順針時轉動手輪時，使閥桿同時轉動來帶動上下壓板以壓縮橡膠管套從而進行關閉，反之即行開啟。這樣壓板在拉桿之間上下往復運動來完成閥門開閉工作。
手動奧襯管夾閥注意事項：
因橡膠管套承壓力小，所以在開閉時，操作人員旋轉手輪時只要感到適量抵觸，均達到開閉極點。切勿盡力及多人輔助，禁用其他開具開閉。
手動奧襯管夾閥安裝及維護：
(1)、本閥門在管道上任意安裝，沒有介質流向限制。
(2)、本閥門維護成本低，沒有需要定期更換的閥座、密封填料、密封圈或伸縮管。膠管是管夾閥唯一需要更換的零件，一旦更換了膠管，閥門就像新閥門一樣，本閥門很少需要其他零件庫存。
手動奧襯管夾閥主要參數：
適用溫度 |
使用介質 |
≤85℃ |
礦漿、磨料、干濕型粉塵類 |
名稱 |
材料 |
閥體 |
鋁合金、鑄鐵、鑄鋼 |
套管 |
橡膠 |
閥桿 |
鑄銅、碳鋼 |
壓桿 |
鑄鐵 |
手輪 |
鑄鐵 |
托架 |
球墨鑄鐵 |

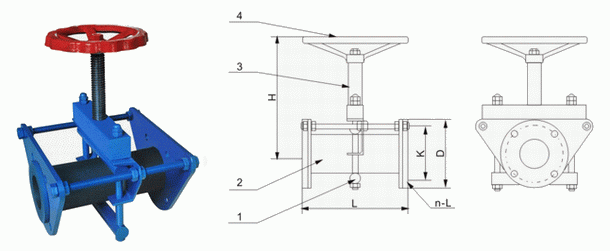

手動奧襯管夾閥外形結構圖：
手動奧襯管夾閥連接尺寸：
口徑 |
L |
H |
D |
K |
n-L |
DN50 |
210 |
215 |
160 |
125 |
4-18 |
DN65 |
250 |
245 |
180 |
145 |
4-18 |
DN80 |
300 |
270 |
195 |
160 |
4-18 |
DN100 |
350 |
300 |
215 |
180 |
8-18 |
DN125 |
430 |
340 |
245 |
210 |
8-18 |
DN150 |
500 |
390 |
280 |
240 |
8-23 |
DN200 |
650 |
520 |
335 |
295 |
12-23 |
DN250 |
800 |
615 |
390 |
350 |
12-23 |
DN300 |
950 |
720 |
440 |
400 |
12-23 |
DN350 |
830 |
800 |
500 |
460 |
16-23 |
DN400 |
900 |
900 |
565 |
575 |
16-25 |
DN500 |
1100 |
1150 |
670 |
620 |
20-25 |
