柱塞式放料閥
| 柱塞式放料閥 |
 |
產品名稱： | 柱塞式放料閥 | |||||
| 型號： | HGU45H | ||||||
| 口徑： | DN25-250 | ||||||
| 壓力： | 1.6-2.5MPa | ||||||
| 材質： | 鑄鋼、不銹鋼304/316/316L | ||||||
|
|||||||
| 您正在瀏覽：【柱塞式放料閥】 | |||||||
柱塞式放料閥詳細介紹
柱塞式放料閥產品概述：
柱塞式放料閥用于框式錨式攪拌器的反應釜放料，閥門采用法蘭或?qū)雍概c設備連接并位于其底部，消除了工藝介質通常在容器出口的殘留現象。密封面采用耐沖刷、耐腐蝕材料，并進行特殊處理，使表面硬度達到HRC48～52，具有高耐磨、耐腐蝕的功能，保證了閥門的密封可靠性。該放料閥廣泛使用在化工、石油、冶金、制藥、染料、食品加工等行業。
柱塞式放料閥用途介紹：
柱塞式放料閥用于對反應器，各種容器以及管線施放放料和無死區關斷操作。對于需要閥門全排量工作的系統，柱塞閥比之放料閥更適用。由于柱塞在閥腔內移動的過程也是清潔閥腔的過程，因此，柱塞閥可應用于漿體工藝介質。設計多樣化，可與各種容器的出口對接。管線取樣和放料。低溫應用配備聚氟乙烯、石墨徑向密封，高溫應用采取金屬密封。各種操作方式可供選擇，例如手動、氣動（彈簧復位式，雙作用式、帶手輪和不帶手輪）、電動、液動等。只要柱塞閥就可提供全排量狀態工作。本標準規定了手動柱塞式不銹鋼放料閥的類型，技術要求及標記。本標準適用于化工、石油化工裝備所有帶有攪拌器的反應釜之放料及取樣。

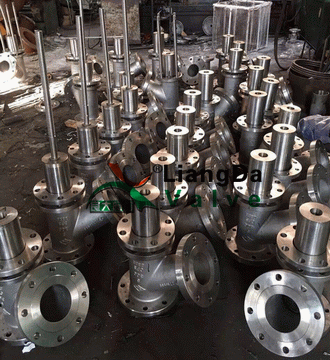

柱塞式放料閥產品實物圖：

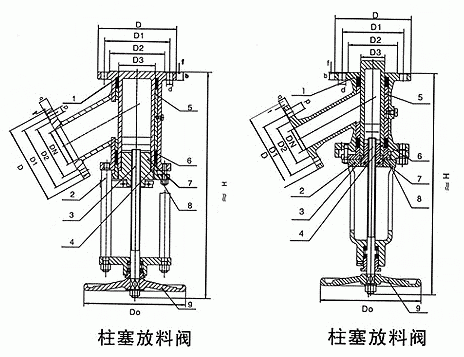

柱塞式放料閥外形結構圖：
柱塞式放料閥外形尺寸：（法蘭尺寸按GB9113.3/PN1.6MPa）
柱塞式放料閥用途介紹：
柱塞式放料閥用于對反應器，各種容器以及管線施放放料和無死區關斷操作。對于需要閥門全排量工作的系統，柱塞閥比之放料閥更適用。由于柱塞在閥腔內移動的過程也是清潔閥腔的過程，因此，柱塞閥可應用于漿體工藝介質。設計多樣化，可與各種容器的出口對接。管線取樣和放料。低溫應用配備聚氟乙烯、石墨徑向密封，高溫應用采取金屬密封。各種操作方式可供選擇，例如手動、氣動（彈簧復位式，雙作用式、帶手輪和不帶手輪）、電動、液動等。只要柱塞閥就可提供全排量狀態工作。本標準規定了手動柱塞式不銹鋼放料閥的類型，技術要求及標記。本標準適用于化工、石油化工裝備所有帶有攪拌器的反應釜之放料及取樣。

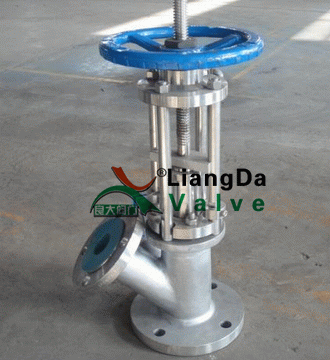

柱塞式放料閥產品實物圖：
柱塞式放料閥主要零件：
1、閥體
2、支架：ZG1Cr18N9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni2Mo2Ti、CF8(316L)、WC8
2、支架：ZG1Cr18N9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni2Mo2Ti、CF8(316L)、WC8
3、閥桿
4、活塞筒
5、缸套：1Cr18Ni9Ti、、00Cr19Ni11(304L) 1Cr18Ni2Mo2Ti 2Cr13、Cr17Ni14M02(316L)、00Cr17Ni14M02(316L)
6、填料：石墨
7、閥芯蓋：銅
8、填料壓蓋：WCB、1Cr18Ni9Ti、0Cr18Ni9（304）、00Cr19Ni11(304L)、 1Cr18Ni12MoTi 2Cr13、0Cr17Ni12Mo02(316L)
9、手輪：可鍛鑄鐵、球墨鑄鐵或鋼
柱塞式放料閥外形結構圖：
柱塞式放料閥外形尺寸：（法蘭尺寸按GB9113.3/PN1.6MPa）
| 口徑 DN(mm) |
H | DO | D | D1 | D2 | D3 | b | f | d | 連接螺栓 規格數量 |
|---|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力PN MPa(1.6) | ||||||||||
| 25 | ～286 | 160 | 115 | 85 | 65 | 25 | 16 | 3 | 14 | M12×4 |
| 32 | ～300 | 160 | 1401 | 100 | 76 | 32 | 18 | 3 | 18 | M16×4 |
| 40 | ～355 | 180 | 150 | 110 | 84 | 40 | 18 | 3 | 18 | M16×4 |
| 50 | ～374 | 180 | 165 | 125 | 100 | 50 | 18 | 3 | 18 | M16×4 |
| 65 | ～465 | 220 | 185 | 145 | 118 | 65 | 20 | 3 | 18 | M16×4 |
| 80 | ～480 | 250 | 200 | 160 | 132 | 76 | 20 | 3 | 18 | M16×4 |
| 100 | ～620 | 280 | 220 | 180 | 156 | 95 | 22 | 3 | 18 | M16×4 |
| 125 | ～640 | 300 | 250 | 210 | 184 | 125 | 22 | 3 | 18 | M16×4 |
| 150 | ～782 | 320 | 285 | 240 | 211 | 150 | 24 | 3 | 22 | M20×8 |
| 200 | ～960 | 360 | 340 | 295 | 266 | 200 | 24 | 3 | 22 | M20×12 |
| 250 | ～1027 | 500 | 405 | 355 | 319 | 250 | 26 | 3 | 26 | M24×12 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【柱塞式放料閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
