當前位置:首頁 >> 球閥
>> Y型球閥 >> 氣動Y型三通球閥
更新時間 2024-9-9 23:45:50
Y型球閥
氣動Y型三通球閥 |
產品名稱: | 氣動Y型三通球閥 | ||||||
型號: | Q642F/H/Y | ||||||
口徑: | DN50-400 | ||||||
壓力: | 1.0-6.4MPa | ||||||
材質: | 碳鋼、不銹鋼等 | ||||||
|
|||||||
您正在瀏覽:【氣動Y型三通球閥】 |
氣動Y型三通球閥詳細介紹
氣動Y型三通球閥產品概述:
氣動Y型三通球閥主要由Y型三通球閥和氣動執行機構以及電磁閥、限位開關、空氣過濾減壓閥等控制裝置組成,其閥體中設有Y形流體通道,并放置有接通或切斷流體通道的球體,球體上有一體成型的閥桿,氣動驅動裝置與閥桿固定連接,當氣缸與電路和系統氣源接通后,空氣通過管道A或B管進入A缸(B缸)推動活塞向一端運動,從而驅動閥桿帶動球體轉動120°或135°,實現介質流向的切換與自動控制的功能。
氣動Y型三通球閥閥體采用的是一進兩出(一個進料口,二個出料口)的Y形三通結構,其帶柄球體兩通孔呈120°或135°。該閥出廠初始狀態為右出料口關閉,進料口與左出料口相通,當需要換向時,接通氣源,氣源壓力作用在氣缸活塞上產生一個推力,帶動閥桿旋轉120°或135°,球體位移,使閥門進料口與右出料口相通,左出料口關閉。本產品操作機構可選用120°或135°角行程GT、AT、AW系列雙作用氣動執行器。

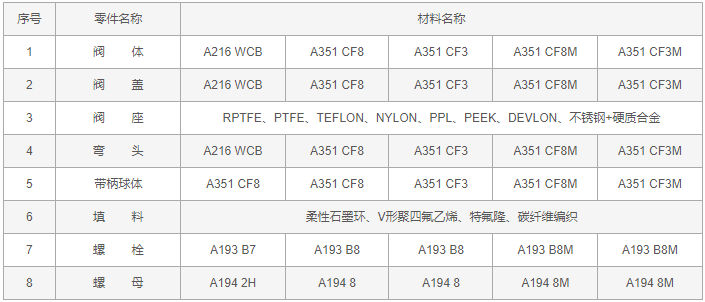

氣動Y型三通球閥零件材料:

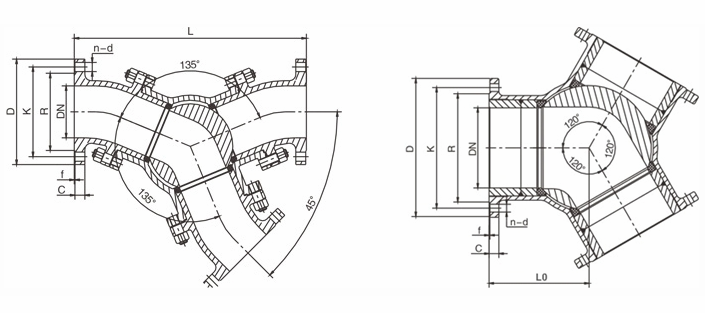

氣動Y型三通球閥外形結構圖:

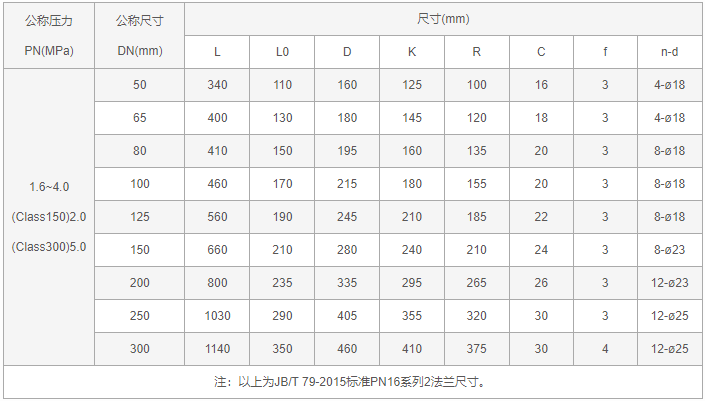

氣動Y型三通球閥外形尺寸表:
氣動Y型三通球閥訂貨參數:
尊敬的客戶!如果您需要訂購我公司氣動Y型三通球閥產品,咨詢時請?zhí)峁╊愋?有L型、T型、Y型三種)、角度(Y型有120°和135°兩種)、公稱通徑、公稱壓力、閥體材料、內件材質、介質溫度、氣源壓力、是否配氣動三聯件、法蘭標準和法蘭密封面形式等。本產品出廠初始狀態分向左或向右兩種流向,用戶應根據工況實際情況確認好。
提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【氣動Y型三通球閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
