當前位置：首頁 >> 氣動閥門
>> 氣動球閥 >> 氣動三通Y型球閥 更新時間 2024-9-9 23:45:52
氣動球閥
| 氣動三通Y型球閥 |
 |
產品名稱： | 氣動三通Y型球閥 | |||||
| 型號： | Q642F/H/Y | ||||||
| 口徑： | DN50-400 | ||||||
| 壓力： | 1.0-6.4MPa | ||||||
| 材質： | 碳鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【氣動三通Y型球閥】 | |||||||
氣動三通Y型球閥詳細介紹
氣動三通Y型球閥產品概述：
氣動三通Y型球閥主要由三通Y型球閥和氣動執行機構以及電磁閥、限位開關、空氣過濾減壓閥等控制裝置組成，其閥體中設有Y形流體通道，并放置有接通或切斷流體通道的球體，球體上有一體成型的閥桿，氣動驅動裝置與閥桿固定連接，當氣缸與電路和系統氣源接通后，空氣通過管道A或B管進入A缸(B缸)推動活塞向一端運動，從而驅動閥桿帶動球體轉動120°或135°，實現介質流向的切換與自動控制的功能?！ ?/span>
氣動三通Y型球閥閥體采用的是一進兩出(一個進料口，二個出料口)的Y形三通結構，其帶柄球體兩通孔呈120°或135°。該閥出廠初始狀態為右出料口關閉，進料口與左出料口相通，當需要換向時，接通氣源，氣源壓力作用在氣缸活塞上產生一個推力，帶動閥桿旋轉120°或135°，球體位移，使閥門進料口與右出料口相通，左出料口關閉。本產品操作機構可選用120°或135°角行程GT、AT、AW系列雙作用氣動執行器。

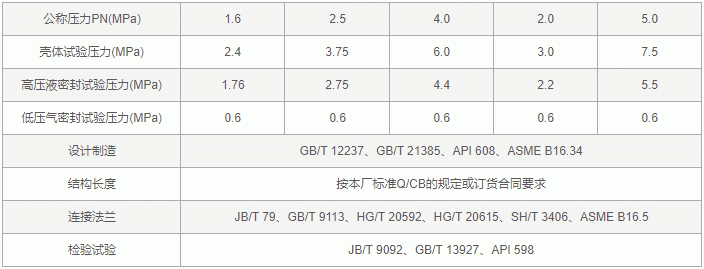

氣動三通Y型球閥技術規范：

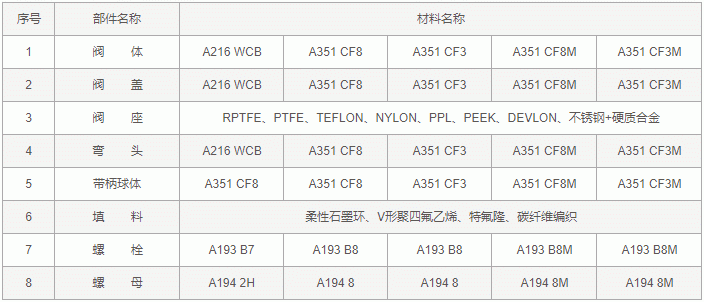

氣動三通Y型球閥零件材料：
氣動三通Y型球閥外形結構圖：
氣動三通Y型球閥外形尺寸表：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【氣動三通Y型球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
