當前位置：首頁 >> 調節閥
>> 電動調節閥 >> 動態平衡電動調節閥 更新時間 2024-9-9 23:34:07
電動調節閥
| 動態平衡電動調節閥 |
 |
產品名稱： | 動態平衡電動調節閥 | |||||
| 型號： | ZDLM | ||||||
| 口徑： | DN25-250 | ||||||
| 壓力： | 1.0-4.0MPa | ||||||
| 材質： | 鑄鐵，鑄鋼，不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【動態平衡電動調節閥】 | |||||||
動態平衡電動調節閥詳細介紹
動態平衡電動調節閥產品概述：
隨著人們生活水平和節能意識的不斷提高，變流量系統在暖通空調工程中占據越來越重要的位置，同時，一種新型的水力系統—全面平衡的水力系統也在暖通空調工程中得到越來越廣泛的應用。 全面平衡的水力系統一般通過動態平衡電動調節閥調節末端設備（如空調箱）的流量來調控目標區域的溫度，它能動態的平衡系統的壓力變化，使二臺或多臺末端設備間的流量調節不互相干擾，因此這種系統具有高效節能性。
動態平衡電動調節閥產品優點：
1、穩定：末端設備的流量變化不受系統壓力波動的影響，流量變化不相互干擾。
2、節能：較傳統的系統節能6-20%。
3、高效：大大地縮短了調試時間，系統運行具有高效率。
4、舒適：調控溫度精度更高，比傳統變流量系統更舒適。
主要適用于暖通空調系統末端空調設備（如空調箱、新風機組、空氣處理機）的溫度控制，通過配置智能模塊控制裝置，可方便的對各環路的流量、溫度進行自動控制，實現合理利用能量，節能降耗，智能化管理。應用此閥末端設備只受標準控制信號的影響，而不受系統壓力波動的影響，使系統調節更穩定，更節能，特別適用于系統負荷變化較大的變流量系統中。
動態平衡電動調節閥工作原理：

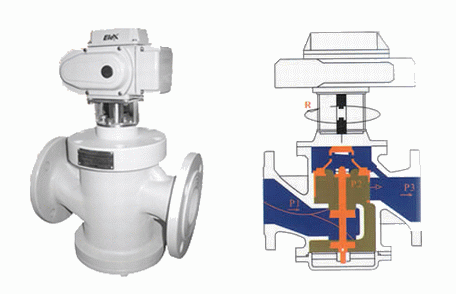

如下圖所示：在系統負荷波動較大的變流量系統中，當系統壓力變化時，動態平衡電動調節閥二端的壓差（P1-P3）也隨之變化：
（1）、當進口壓力P1升高時，（P1-P2）增大，這時電動閥閥芯向上運動，使P1、P2間開度減少，閥芯壓力P2降低；當進口壓力P1降低時，（P1-P2）減小，這時電動閥閥芯向下運動，使P1、P2間開度增大，閥芯壓力P2升高。因此，無論系統的壓力怎樣變化，通過電動閥閥芯的調節作用，P2、P3間的壓差始終保持不變。因此這種動閥的抗干擾能力強，具有動態平衡的功能。
（2）、當直行程電動執行器接受控制信號使閥軸延A—B向上下運動（或角行程電動執行器接受控制信號使閥軸延R向旋轉）時，P2、P3間的開度也隨之變化。由于不管系統壓差（P1-P3）如何變化，P2、P3間的壓差（P2-P3）始終不變，因此對應于任一開度位置，其輸送的水流量都是一定的，并且實際的流量特性曲線與其理想的流量特性曲線是一致的，沒有偏離。因此這種電動調節閥較傳統的電動調節閥具有更好的調節特性。
動態平衡電動調節閥執行器參數：
動態流量電動調節閥性能特點：
動態流量電動調節閥技術參數：
注： A-EDRV動態平衡電動調節閥配直行程電動執行器，D-EDRV動態平衡電動調節閥配角行程電動執行器
動態流量電動調節閥外形結構圖：
動態流量電動調節閥連接尺寸：
動態流量電動調節閥安裝使用注意事項：
動態平衡電動調節閥執行器參數：
| 型號 | VA-3100（VA-7100) | VA-3102(VA-7102) |
| 運作/控制 | 可逆的，遞增控制 | 比例式控制正轉或逆轉 |
| 電子線路 | 電源：24V AC．50/60Hz可選擇輸入信號的范圍：0-10VDC或4-20mA DC | |
| 電機種類(所有型號) | 雙向同步，附有磁性離合器 | |
| 電機的電量參數 | 24V交流，50/60Hz 5.5VA | |
| 電子線路功率 | 2VA | |
| 正常情況下的效力 | VA-3100(1000牛頓)VA-7100(2500牛頓) | |
| 所用材料 | 外殼：阻燃ABS工程塑料 | |
| 運行時間 | 當頻率為50Hz，每毫米需4.6秒(當頻率為50Hz，，每毫米需7.77秒) | |
| 當頻率為60Hz，每毫米需3.8杪(當頻率為60Hz，，每毫米需6.45杪) | ||
| 廠方設定 | 輸入信號：0-10VDC | |
動態流量電動調節閥性能特點：
動態平衡電動調節閥是工業自動化過程控制中的重要執行單元儀表。隨著工業領域的自動化程度越來越高，正被越來越多的應用在各種工業生產領域中。與傳統的氣動調節閥相比具有明顯的優點：節能（只在工作時才消耗電能），環保（無碳排放），安裝快捷方便。
1、流體對閥芯作用方向都處于流開狀態，故工作穩定性好。
2、除了閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。
3、伺服放大器采用深度動態負反饋，可提高調節精度。
4、電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。
5、電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
6、節省自動化投資，與單座、雙座或套筒調節閥相比，組成同樣的系統可省掉一個閥，簡化系統，節省投資。
7、波紋管密封型對移動的閥桿形成完全的密封，堵絕流體外漏。
8、三通調節閥分為T(mén)型和L型，對介質進行分流和合流，選型時根據現場工況進行確定。
動態流量電動調節閥技術參數：
產品型號
|
閥門形式
|
規格
|
壓差范圍
（KPa） |
流量范圍
（m0/h） |
工作
壓力 |
流量
誤差 |
流體
溫度 |
A/D-EDRV1
|
二通
|
DN25
|
30-300
|
0.2-2.9
|
PN16
|
5％
|
0-100℃
|
A/D-EDRV2
|
DN32
|
30-300
|
0.5-4-7
|
||||
A/D-EDRV3
|
DN40
|
30-300
|
1-7-7
|
||||
A/D-EDRV4
|
DN50
|
30-300
|
2-12.1
|
||||
A/D-EDRV8
|
DN65
|
30-300
|
3-20.4
|
||||
A/D-EDRV9
|
DN80
|
30-300
|
5-30.8
|
||||
A/D-EDRV10
|
DN100
|
30-300
|
10-45.3
|
||||
A/D-EDRV11
|
DN125
|
30-300
|
15-70-7
|
||||
A/D-EDRV12
|
DN150
|
30-300
|
20-101.8
|
||||
A/D-EDRV13
|
DN200
|
33-300
|
5.0-360
|
||||
A/D-EDRV14
|
DN250
|
22-210
|
4.0-460
|

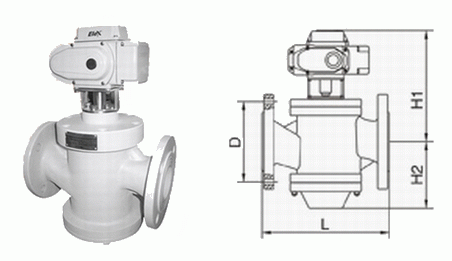

動態流量電動調節閥外形結構圖：
動態流量電動調節閥連接尺寸：
產品型號
|
閥門形式
|
規格
|
外形及安裝尺寸 （mm）
|
||||
L
|
H1
|
H2
|
D（φ）法蘭
|
G螺紋
|
|||
A/D-EDRV1
|
二通 絲口 |
DN25
|
160
|
265
|
70
|
G1
|
|
A/D-EDRV2
|
DN32
|
180
|
275
|
70
|
G1-1/4
|
||
A/D-EDRV3
|
DN40
|
300
|
290
|
90
|
G1-1/2
|
||
A/D-EDRV4
|
DN50
|
300
|
290
|
90
|
G2
|
||
A/D-EDRV5
|
二通 法蘭 |
DN32
|
160
|
220
|
70
|
100
|
|
A/D-EDRV6
|
DN40
|
200
|
235
|
110
|
110
|
||
A/D-EDRV7
|
DN50
|
215
|
230
|
115
|
125
|
||
A/D-EDRV8
|
DN65
|
230
|
238
|
120
|
145
|
||
A/D-EDRV9
|
DN80
|
275
|
275
|
146
|
160
|
||
A/D-EDRV10
|
DNl00
|
290
|
295
|
165
|
180
|
||
A/D-EDRV11
|
DNl25
|
315
|
307
|
208
|
210
|
||
A/D-EDRV12
|
DNl50
|
350
|
326
|
205
|
240
|
||
A/D-EDRV13
|
DN200
|
430
|
715
|
295
|
295
|
||
A/D-EDRV14
|
DN250
|
520
|
740
|
345
|
355
|
||
動態流量電動調節閥安裝使用注意事項：
動態平衡電動調節閥在現場使用中，很多往往不是因?yàn)檎{(diào)節閥本身質量所引起，而是對調節閥的安裝使用不當所造成，如安裝環境、安裝位置及方向不當或者是管路不清潔等原因所致。因此電動調節閥在安裝使用時要注意以下幾方面：
（1）動態平衡電動調節閥屬于現場儀表，要求環境溫度應在－25～60℃范圍，相對濕度≤95%。如果是安裝在露天或高溫場合，應采取防水、降溫措施。在有震源的地方要遠離振源或增加防振措施。
（2）動態平衡電動調節閥一般應垂直安裝，特殊情況下可以傾斜，如傾斜角度很大或者閥本身自重太大時對閥應增加支承件保護。
（3）安裝調節閥的管道一般不要離地面或地板太高，在管道高度大于2m時應盡量設置平臺，以利于操作手輪和便于進行維修。
（4）動態平衡電動調節閥安裝前應對管路進行清洗，排除污物和焊渣。安裝后，為保證不使雜質殘留在閥體內，還應再次對閥門進行清洗，即通入介質時應使所有閥門開啟，以免雜質卡住。在使用手輪機構后，應恢復到原來的空檔位置。
（5）為了使調節閥在發生故障或維修的情況下使生產過程能繼續進行，調節閥應加旁通管路。同時還應特別注意，調節閥的安裝位置是否符合工藝過程的要求。
（6）動態平衡電動調節閥的電氣部分安裝應根據有關電氣設備施工要求進行。如是隔爆型產品應按《爆炸危險場所電氣設備安裝規范》要求進行安裝。如現場導線采用SBH型或其它六芯或八芯、外徑為Φ11.3mm左右的膠皮安裝電纜線。在使用維修中，在易爆場所嚴禁通電開蓋維修和對隔爆面進行撬打。同時在拆裝中不要磕傷或劃傷隔爆面，檢修后要還原成原來的隔爆要求狀態。
（7）執行機構的減速器拆修后應注意加油潤滑，低速電機一般不要拆洗加油。裝配后還應檢查閥位與閥位開度指示是否相符。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【動態平衡電動調節閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
