當前位置:首頁 >> 調節閥 >> 電動調節閥 >> 電動平衡調節閥
更新時間 2024-9-9 23:34:12


電動調節閥
    電動平衡調節閥
    電動平衡調節閥   產品名稱: 電動平衡調節閥
    型號:EDRV
    口徑:DN25-250
    壓力:1.0-2.5MPa
    材質:鑄鐵,鑄鋼,不銹鋼

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【電動平衡調節閥

       電動平衡調節閥詳細介紹


    電動平衡調節閥產品概述:

    隨著人們生活水平和節能意識的不斷提高,變流量系統在暖通空調工程中占據越來越重要的位置,同時,一種新型的水力系統—全面平衡的水力系統也在暖通空調工程中得到越來越廣泛的應用。 全面平衡的水力系統一般通過動態平衡電動調節閥調節末端設備(如空調箱)的流量來調控目標區域的溫度,它能動態的平衡系統的壓力變化,使二臺或多臺末端設備間的流量調節不互相干擾,因此這種系統具有高效節能性。

    電動平衡調節閥產品優點:
    1、穩定:末端設備的流量變化不受系統壓力波動的影響,流量變化不相互干擾。
    2、節能:較傳統的系統節能6-20%。
    3、高效:大大地縮短了調試時間,系統運行具有高效率。
    4、舒適:調控溫度精度更高,比傳統變流量系統更舒適。

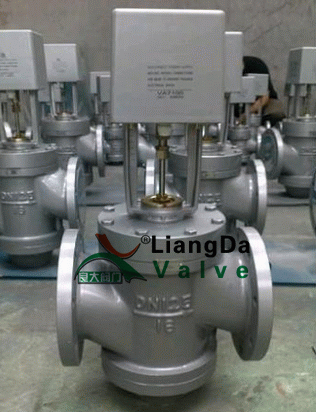

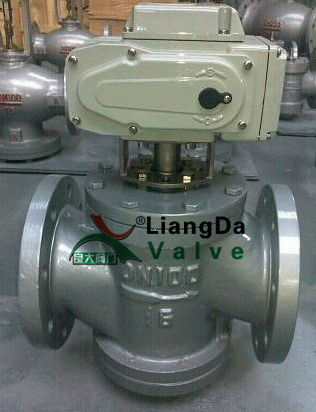

    電動平衡調節閥產品實物圖:

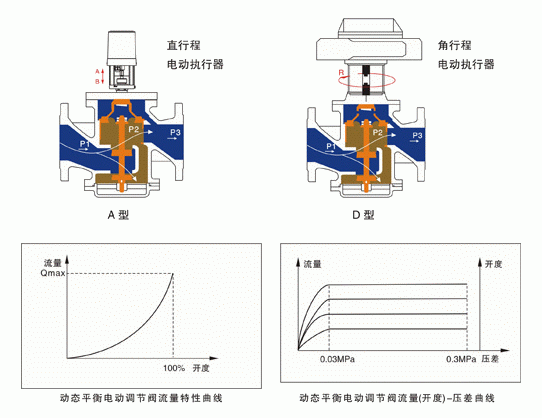

    電動平衡調節閥工作原理:
    如下圖所示:在系統負荷波動較大的變流量系統中,當系統壓力變化時,動態平衡電動調節閥二端的壓差(P1-P3)也隨之變化:
    (1)、當進口壓力P1升高時,(P1-P2)增大,這時電動閥閥芯向上運動,使P1、P2間開度減少,閥芯壓力P2降低;當進口壓力P1降低時,(P1-P2)減小,這時電動閥閥芯向下運動,使P1、P2間開度增大,閥芯壓力P2升高。因此,無論系統的壓力怎樣變化,通過電動閥閥芯的調節作用,P2、P3間的壓差始終保持不變。因此這種動閥的抗干擾能力強,具有動態平衡的功能。
    (2)、當直行程電動執行器接受控制信號使閥軸延A—B向上下運動(或角行程電動執行器接受控制信號使閥軸延R向旋轉)時,P2、P3間的開度也隨之變化。由于不管系統壓差(P1-P3)如何變化,P2、P3間的壓差(P2-P3)始終不變,因此對應于任一開度位置,其輸送的水流量都是一定的,并且實際的流量特性曲線與其理想的流量特性曲線是一致的,沒有偏離。因此這種電動調節閥較傳統的電動調節閥具有更好的調節特性。


    電動平衡調節閥執行器參數:
    型號 VA-3100(VA-7100) VA-3102(VA-7102)
    運作/控制 可逆的,遞增控制 比例式控制正轉或逆轉
    電子線路 電源:24V AC.50/60Hz可選擇輸入信號的范圍:0-10VDC或4-20mA DC
    電機種類(所有型號) 雙向同步,附有磁性離合器
    電機的電量參數 24V交流,50/60Hz 5.5VA
    電子線路功率 2VA
    正常情況下的效力 VA-3100(1000牛頓)VA-7100(2500牛頓)
    所用材料 外殼:阻燃ABS工程塑料
    運行時間 當頻率為50Hz,每毫米需4.6秒(當頻率為50Hz,,每毫米需7.77秒)
    當頻率為60Hz,每毫米需3.8杪(當頻率為60Hz,,每毫米需6.45杪)
    廠方設定 輸入信號:0-10VDC

    電動平衡調節閥性能特點:
    動態平衡電動調節閥是工業自動化過程控制中的重要執行單元儀表。隨著工業領域的自動化程度越來越高,正被越來越多的應用在各種工業生產領域中。與傳統的氣動調節閥相比具有明顯的優點:節能(只在工作時才消耗電能),環保(無碳排放),安裝快捷方便。
    1、流體對閥芯作用方向都處于流開狀態,故工作穩定性好。
    2、除了閥蓋處襯套導向外,閥芯側面與閥座內表面也有導向作用,導向面積大,工作可靠。
    3、伺服放大器采用深度動態負反饋,可提高調節精度。
    4、電動操作器有多種形式,可適用于4~20mA.DC或0~10mA.DC。
    5、電子型電動調節閥可直接由電流信號控制閥門開度,無需伺服放大器。
    6、節省自動化投資,與單座、雙座或套筒調節閥相比,組成同樣的系統可省掉一個閥,簡化系統,節省投資。
    7、波紋管密封型對移動的閥桿形成完全的密封,堵絕流體外漏。
    8、三通調節閥分為T型和L型,對介質進行分流和合流,選型時根據現場工況進行確定。

    動態流量電動調節閥技術參數:
    產品型號
    閥門形式
    規格
    壓差范圍
    (KPa)
    流量范圍
    (m0/h)
    工作
    壓力
    流量
    誤差
    流體
    溫度
    A/D-EDRV1
    二通
    DN25
    30-300
    0.2-2.9
    PN16
    5%
    0-100℃
    A/D-EDRV2
    DN32
    30-300
    0.5-4-7
    A/D-EDRV3
    DN40
    30-300
    1-7-7
    A/D-EDRV4
    DN50
    30-300
    2-12.1
    A/D-EDRV8
    DN65
    30-300
    3-20.4
    A/D-EDRV9
    DN80
    30-300
    5-30.8
    A/D-EDRV10
    DN100
    30-300
    10-45.3
    A/D-EDRV11
    DN125
    30-300
    15-70-7
    A/D-EDRV12
    DN150
    30-300
    20-101.8
    A/D-EDRV13
    DN200
    33-300
    5.0-360
    A/D-EDRV14
    DN250
    22-210
    4.0-460
    注: A-EDRV電動平衡調節閥配直行程電動執行器,D-EDRV電動平衡調節閥配角行程電動執行器

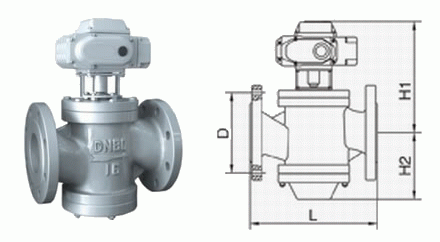

    電動平衡調節閥外形結構圖:


    電動平衡調節閥連接尺寸:
    產品型號
    閥門形式
    規格
    外形及安裝尺寸 (mm)
    L
    H1
    H2
    D(φ)法蘭
    G螺紋
    A/D-EDRV1

    二通


    絲口
    DN25
    160
    265
    70

    G1
    A/D-EDRV2
    DN32
    180
    275
    70

    G1-1/4
    A/D-EDRV3
    DN40
    300
    290
    90

    G1-1/2
    A/D-EDRV4
    DN50
    300
    290
    90

    G2
    A/D-EDRV5


    二通



    法蘭
    DN32
    160
    220
    70
    100

    A/D-EDRV6
    DN40
    200
    235
    110
    110

    A/D-EDRV7
    DN50
    215
    230
    115
    125

    A/D-EDRV8
    DN65
    230
    238
    120
    145

    A/D-EDRV9
    DN80
    275
    275
    146
    160

    A/D-EDRV10
    DNl00
    290
    295
    165
    180

    A/D-EDRV11
    DNl25
    315
    307
    208
    210

    A/D-EDRV12
    DNl50
    350
    326
    205
    240

    A/D-EDRV13
    DN200
    430
    715
    295
    295

    A/D-EDRV14
    DN250
    520
    740
    345
    355


    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【電動平衡調節閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
