手動帶氣動放料閥詳細介紹

氣動帶手動放料閥性能范圍：

（一）、耐腐蝕性

1、使用介質如水、丙酮、酒精、氨、碳酸鋇、苯（WCB材質的終于低用溫度-29℃，最高溫度為425℃。）

2、使用介質如顆粒、油品、紙漿、二氧化碳（不銹鋼材質的最低使用溫度為-100℃，最高使用溫度為232℃）

3、嚴禁使用含氟離子液體（如HF等）也不能用強堿及磷酸（溫度>150℃，濃度>30%）

（二）、不銹鋼的一般工作溫度：≤150℃

（三）、壓力范圍：0.6~2.5Mpa

（四）、通徑范圍：25~250mm

手動放料閥工作原理：

手動帶氣動放料閥輕松轉動手輪，將切換手柄推移到（分）指示牌，即可進行氣動操作。

當氣源進入電磁閥后，電磁閥自動開啟上（或下）輸氣口，電磁閥接通電源時，閥門自動開啟，斷電時閥門自動關閉。紅色按鈕為手動調試使用開關按鈕。

當氣源進入氣缸上部時，將活塞推向下部，即關閉閥門。

當氣源進入氣缸下部時，將活塞推向上部，即開啟閥門。

當放料閥連續作業時，按上述作往返動力。

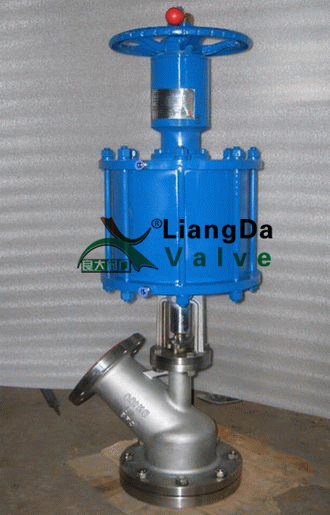

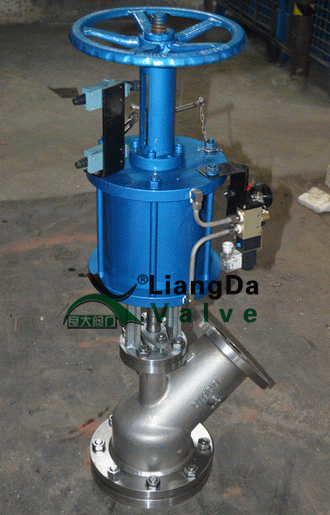

氣動帶手動放料閥產品實物圖：


手動放料閥工作原理：

關閉氣源，在無氣源壓力下，輕松轉動手輪，逐漸使切換手柄推移至（合）指示牌，即可進行手動操作。

轉動手輪，逆時針閥門開，順時針閥門關。

氣動執行器日常維護：

氮源應保持干燥和清潔，定期對過濾器進行放水。

保持氮源壓力正常（0.4~0.7Mpa），電氣部分的電源信號無短路或斷路故障，防止水，保證電磁閥和回信開關正常工作。

在正常工作情況下，每月檢驗一次，每年檢修一次。

手動帶氣動放料閥操作時注意：

氣動操作時，必須將切換手柄完全推移至（分）指示處，切莫使手柄 處于分合不明的狀態，否則，將會損壞內部機件。

嚴禁敲打或撞擊手柄。

手動帶氣動放料閥安裝時應注意事項：

保持閥瓣于封圈密封面無污垢、泥沙.。

檢查填料于活塞是否密封良好， 不得私自拆裝，要技術人員的指導下。

氣缸拆下長時間不用時，所有加工表面應涂防銹油，進、排氣口應加防塵堵塞。

手動帶氣動放料閥安裝后進行管路強度試壓時閥瓣必須全部開啟：

安裝前應仔細核對使用情況是否與本閥門性能相符。

檢查各部件是否擰緊。

應保證在工作、維護和更換上的方便。

手動帶氣動放料閥在使用過程中應定期檢查：

請檢查閥桿和填料磨損情況，以免泄漏 。

定期對氣動頭表面除塵和維護。

手動帶氣動放料閥壓力規范：

壓力				工作溫度	適用介質
公稱壓力	1.6	上密封試驗		≤175℃	水、顆粒、油品等
殼體試驗	2.4	高壓密封試驗

手動帶氣動放料閥連接尺寸：

DN	上法蘭		上法蘭	下法蘭	密封座
	D1	D2	D3	D4	D5	D6
25	115	80	115	85
32	135	100	135	100
40	145	110	145	110	80	60
50	165	125	160	125	85	70
65	180	145	180	145	130	85
80	195	160	195	160	135	95
100	215	180	215	180	160	130
125	245	210	245	210	160	140
150	280	240	280	240	185	165
200	335	295	335	295	/	/
