當前位置：首頁 >> 阻火器
>> 防爆阻火器 >> GZ-Ⅱ阻爆轟型管道阻火器 更新時間 2024-9-9 23:36:32
防爆阻火器
| GZ-Ⅱ阻爆轟型管道阻火器 |
 |
產品名稱： | GZ-Ⅱ阻爆轟型管道阻火器 | |||||
| 型號： | GZ-Ⅱ | ||||||
| 口徑： | DN20-200 | ||||||
| 壓力： | 0.6-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【GZ-Ⅱ阻爆轟型管道阻火器】 | |||||||
GZ-Ⅱ阻爆轟型管道阻火器詳細介紹
GZ-Ⅱ阻爆轟型管道阻火器產品概述：
GZ-Ⅱ阻爆轟型管道阻火器是用來阻止易燃?xì)怏w、液體的火焰蔓延和防止回火而引起爆炸的安全裝置。通常裝在輸送或排放易燃易爆氣體的儲罐和管線上。如火炬、加熱燃燒系統、石油氣體回收系統或其它易燃?xì)怏w系統?？膳c呼吸閥配套使用。該阻火器適用于管道閃點低于28℃的甲類油品、氫氧液化類和閃點低于60℃的煤油、柴油、甲笨原油等，輸送可燃性氣體的管道上、火炬系列、油氣回收系統、加熱爐燃料氣的管網上、氣體凈化通化系統、氣體分析系統、煤礦瓦斯排放系統。
1、GZ-Ⅱ阻爆轟型管道阻火器結構合理，重量輕，耐腐蝕，阻爆性能合格，連續13次以亞音速火焰試驗每次都能阻火。
2、易檢修，安裝方便。耐燒性能合格，耐燒試驗1小時無回火現象。
2、易檢修，安裝方便。耐燒性能合格，耐燒試驗1小時無回火現象。
3、阻火器芯子采用不銹鋼材料，耐腐蝕，易于清洗。殼體水壓試驗合格。
GZ-Ⅱ阻爆轟型管道阻火器零件材料：
閥體材料 |
碳鋼WCB、不銹鋼304、316、 |
阻火芯件材料 |
不銹鋼防爆阻火波紋板 |
密封件材料 |
耐油石棉橡膠、四氟PTFE |
環境溫度 ℃ |
≤480 |
公稱壓力(MPa) |
0.6-6.4 |
防爆級別 |
BS5501:ⅡA、ⅡB、ⅡC |

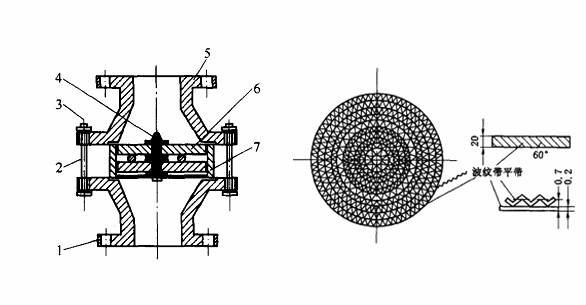

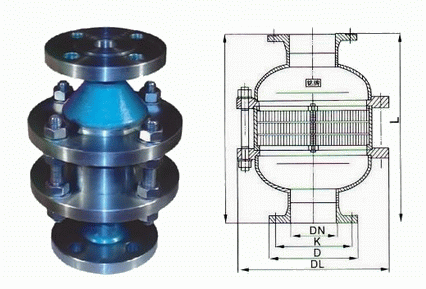

GZ-Ⅱ阻爆轟型管道阻火器外形結構圖：
GZ-Ⅱ阻爆轟型管道阻火器國標法蘭GB、JB連接尺寸：
規格 |
安裝尺寸 |
||||
D |
K |
DL |
H |
N-d |
|
DN20 |
105 |
75 |
130 |
160 |
4×14 |
DN25 |
115 |
85 |
135 |
160 |
4×14 |
DN32 |
135 |
100 |
155 |
180 |
4×18 |
DN40 |
145 |
110 |
170 |
200 |
4×18 |
DN50 |
160 |
125 |
195 |
220 |
4×18 |
DN65 |
180 |
145 |
220 |
220 |
4×18 |
DN80 |
195 |
160 |
250 |
250 |
8×18 |
DN100 |
215 |
180 |
295 |
260 |
8×18 |
DN125 |
245 |
210 |
360 |
300 |
8×18 |
DN150 |
280 |
240 |
430 |
360 |
8×22 |
DN200 |
335 |
295 |
520 |
420 |
12×22 |
GZ-Ⅱ阻爆轟型管道阻火器美標法蘭ANSI、API、ASME可訂做JIS標準連接尺寸：
規格 |
安裝尺寸 |
||||
D |
K |
DL |
H |
N-d |
|
3/4" |
98 |
70 |
130 |
160 |
4×15 |
1 |
108 |
79.5 |
135 |
160 |
4×15 |
1-1/4" |
117 |
89 |
155 |
180 |
4×15 |
1-1/2" |
127 |
98.5 |
170 |
200 |
4×15 |
2" |
152 |
120.5 |
195 |
220 |
4×19 |
2-1/2" |
178 |
139.5 |
220 |
220 |
4×19 |
3" |
190 |
152.5 |
250 |
250 |
4×19 |
4" |
229 |
190.5 |
295 |
260 |
8×19 |
5" |
254 |
216 |
360 |
300 |
8×22 |
6" |
279 |
241.5 |
430 |
360 |
8×22 |
8" |
343 |
298.5 |
520 |
420 |
8×22 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【GZ-Ⅱ阻爆轟型管道阻火器】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
