當前位置:首頁 >> 襯氟閥門 >> 襯氟截止閥 >> 直通式襯氟截止閥
更新時間 2024-9-9 23:36:35


襯氟截止閥
    直通式襯氟截止閥
    直通式襯氟截止閥   產品名稱: 直通式襯氟截止閥
    型號:J41F46
    口徑:DN15-500
    壓力:1.0-2.5MPa
    材質:鑄鋼、不銹鋼等

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【直通式襯氟截止閥

       直通式襯氟截止閥詳細介紹


    直通式襯氟截止閥產品概述:

    直通式襯氟截止閥是指關閉件(閥瓣)由閥桿帶動并沿閥座中心軸線做升降運動的閥門,在管路上主要用來接通或截止斷管路中的介質,但不能做節流用 。J41F46直通式襯氟截止閥具有結構緊湊、啟閉靈活、耐腐蝕性能強,被廣泛應用在石油、化工等管路系統中做截?cái)嘟橘|(zhì)用,但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節,以免節流口處產生的高速介質流沖蝕破壞密封面。閥瓣與閥桿設計為一體結構,用以防止由于管路壓力波動造成內件沖出閥體的可能性,結構緊湊,使用安全。表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小、CV值高、流通能力強、扭矩適中、采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。

    直通式襯氟截止閥結構特點:
    與閘閥相比,截止閥的結構較簡單,制造與維修都較方便。
    ◆密封面不易磨損、擦傷,密封性較好、壽命長。
    ◆啟閉時閥瓣行程較小,啟閉時間較短、閥門高度較小。
    ◆閥瓣與閥桿設計為一體結構,結構緊湊,使用安全。
    ◆截止閥有三種結構形式:直通式、直流式、角式,其中直通式最為常用,角式可以安裝在管路系統的拐角處,直流式流阻是截止閥中最小的。
    ◆可根據用戶需求配置氣動、電動裝置,滿足遙控和程控的需要。
    ◆更換零件襯里材料可適用各種介質。

    直通式襯氟截止閥技術規范:
    設計和制造:GB/T12235
    結構長度:GB12221、HG/T3704-2003
    法蘭尺寸:GB/T9113.1-2000、ANSI B16.5a
    結構形式:直通、直流、角式
    驅動方式:手動、氣動、電動
    公稱壓力:0.6、1.0、1.6、2.5Mpa、Class150、JIS10K
    壓力試驗:GB/T13927-92、API598

    直通式襯氟截止閥零件材料:

    序號

    零件名稱

    灰鑄鐵

    鑄鋼

    不銹耐酸鑄鋼

    超低碳不銹耐酸鑄鋼

    Z

    C

    P

    R

    PL

    RL

    1

    閥體/閥蓋

    HT250

    WCB

    CF8

    CF8M

    CF3

    CF3M

    2

    球體/閥桿

    25

    2Cr13

    1Cr18Ni9

    1Cr18Ni12Mo2Ti

    00Cr18Ni10

    00Cr17Ni14Mo2

    3

    襯里/閥座

    PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO

    4

    填料壓蓋

    WCB

    CF8

    CF8M

    CF3

    CF3M

    5

    填料

    PTFE(F4)

    PTFE(F4)

    PTFE(F4)

    6

    活節螺栓

    35

    1Cr17Ni2

    1Cr17Ni2

    7

    閥桿螺母

    ZCuAl10Fe3

    ZCuAl10Fe3

    ZCuAl10Fe3

    8

    緊固螺栓

    35

    1Cr17Ni2

    1Cr18Ni9Ti

    9

    螺母

    45

    0Cr18Ni9

    0Cr18Ni9

    10

    手柄

    WCB

    WCB

    WCB

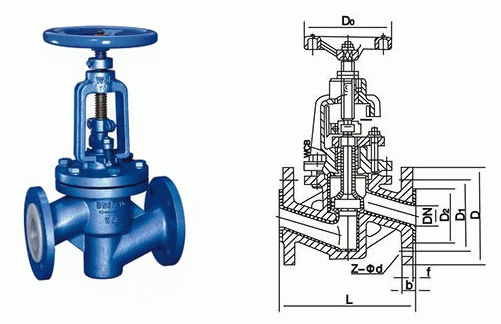

    直通式襯氟截止閥外形結構圖:


    直通式襯氟截止閥連接尺寸:

    公稱通經

    L

    D

    D1

    D2

    f

    b

    Z-φd

    DN(mm)

    NPS(inch)

    PN1.0MPa

    15

    1/2

    130

    95

    65

    45

    2

    14

    4-φ14

    20

    3/4

    150

    105

    75

    55

    2

    16

    4-φ14

    25

    1

    160

    115

    85

    65

    2

    16

    4-φ14

    32

    11/4

    180

    135

    100

    78

    2

    18

    4-φ18

    40

    11/2

    200

    145

    110

    85

    3

    18

    4-φ18

    50

    2

    230

    160

    125

    100

    3

    20

    4-φ18

    65

    21/2

    290

    180

    145

    120

    3

    20

    4-φ18

    80

    3

    310

    195

    160

    135

    3

    22

    4-φ18

    100

    4

    350

    215

    180

    155

    3

    22

    8-φ18

    125

    5

    400

    245

    210

    185

    3

    24

    8-φ18

    150

    6

    480

    280

    240

    210

    3

    24

    8-φ23

    200

    8

    495

    335

    295

    265

    3

    26

    8-φ23

    250

    10

    622

    390

    350

    320

    3

    28

    12-φ23

    300

    12

    698

    440

    400

    368

    4

    28

    12-φ23

    350

    14

    787

    500

    460

    428

    4

    30

    16-φ23

    PN1.6MPa

    15

    1/2

    130

    95

    65

    45

    2

    14

    4-φ14

    20

    3/4

    150

    105

    75

    55

    2

    16

    4-φ14

    25

    1

    160

    115

    85

    65

    2

    16

    4-φ14

    32

    11/4

    180

    135

    100

    78

    2

    18

    4-φ18

    40

    11/2

    200

    145

    110

    85

    3

    18

    4-φ18

    50

    2

    230

    160

    125

    100

    3

    20

    4-φ18

    65

    21/2

    290

    180

    145

    120

    3

    20

    4-φ18

    80

    3

    310

    195

    160

    135

    3

    22

    8-φ18

    100

    4

    350

    215

    180

    155

    3

    24

    8-φ18

    125

    5

    400

    245

    210

    185

    3

    26

    8-φ18

    150

    6

    480

    280

    240

    210

    3

    28

    8-φ23

    200

    8

    495

    335

    295

    265

    3

    30

    12-φ23

    250

    10

    622

    405

    355

    320

    3

    32

    12-φ25

    300

    12

    698

    460

    410

    375

    4

    34

    12-φ25

    PN2.5MPa

    15

    1/2

    130

    95

    65

    45

    2

    16

    4-φ14

    20

    3/4

    150

    105

    75

    55

    2

    16

    4-φ14

    25

    1

    160

    115

    85

    65

    2

    16

    4-φ14

    32

    11/4

    180

    135

    100

    78

    2

    18

    4-φ18

    40

    11/2

    200

    145

    110

    85

    3

    18

    4-φ18

    50

    2

    230

    160

    125

    100

    3

    20

    4-φ18

    65

    21/2

    290

    180

    145

    120

    3

    22

    8-φ18

    80

    3

    310

    195

    160

    135

    3

    22

    8-φ18

    100

    4

    350

    230

    190

    160

    3

    24

    8-φ23

    125

    5

    400

    270

    220

    188

    3

    28

    8-φ25

    150

    6

    480

    300

    250

    218

    3

    30

    8-φ25


    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【直通式襯氟截止閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
