襯氟止回閥
    直通式襯氟止回閥
    直通式襯氟止回閥   產品名稱: 直通式襯氟止回閥
    型號:H41F46
    口徑:DN15-500
    壓力:0.6-2.5MPa
    材質:鑄鋼、不銹鋼等

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【直通式襯氟止回閥

       直通式襯氟止回閥詳細介紹


    直通式襯氟止回閥產品概述:

    直通式襯氟止回閥只是允許介質向一個方向流動,而且阻止反方向流動,通常這種襯氟止回閥是自動工作的,在一個方向流動的壓力作用下,閥瓣打開,液體反方向流動時有液體壓力和閥瓣的自重,合閥瓣作用于閥重,從而切斷流動。襯氟止回閥它包括升降式止回閥、旋啟式止回閥、對夾式止回閥等。襯氟止回閥產品特點:這種襯氟閥門是依靠介質本身的流動而自動啟閉閥瓣用來阻止介質逆向流動的自動閥門。襯氟閥門連接標準:本產品可按用戶需要,制造符合ANSI(美標)、DIN(德標)、JIS(日標)等標準供貨。

    直通式襯氟止回閥技術規范:
    設計制造標準:GB/T 12235-2007
    結構長度標準:GB/T 12221-2005
    連接法蘭標準:GB/T 9113
    壓力溫度等級:GB/T 12224-2005
    試驗檢驗標準:GB/T 13927-2008

    直通式襯氟止回閥零件材料:

    序號

    零件名稱

    灰鑄鐵

    鑄鋼

    不銹耐酸鑄鋼

    超低碳不銹耐酸鑄鋼

    Z

    C

    P

    R

    PL

    RL

    1

    閥體/閥蓋

    HT250

    WCB

    CF8

    CF8M

    CF3

    CF3M

    2

    閥瓣/閥桿

    35

    1Cr13

    1Cr18Ni9

    1Cr18Ni12Mo2Ti

    00Cr18Ni10

    00Cr17Ni14Mo2

    3

    襯里/閥座

    PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO

    4

    緊固螺栓

    WCB

    1Cr17Ni2

    1Cr18Ni9Ti

    5

    螺母

    PTFE(F4)

    CF8

    CF8

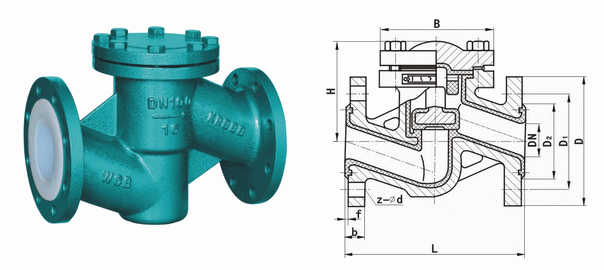

    直通式襯氟止回閥外形結構圖:


    直通式襯氟止回閥連接尺寸:

    公稱尺寸

    L

    D

    D1

    D2

    f

    b

    Z-φd

    D

    D1

    D2

    f

    b

    Z-φd

    DN(mm)

    NPS(inch)

    PN1.0MPa

    PN1.6MPa

    15

    1/2

    130

    95

    65

    45

    2

    14

    4-φ14

    130

    95

    65

    2

    14

    4-φ14

    20

    3/4

    150

    105

    75

    55

    2

    16

    4-φ14

    150

    105

    75

    2

    16

    4-φ14

    25

    1

    160

    115

    85

    65

    2

    16

    4-φ14

    160

    115

    85

    2

    16

    4-φ14

    32

    5/4

    180

    135

    100

    78

    2

    18

    4-φ18

    180

    135

    100

    2

    18

    4-φ18

    40

    3/2

    200

    145

    110

    85

    3

    18

    4-φ18

    200

    145

    110

    3

    18

    4-φ18

    50

    2

    230

    160

    125

    100

    3

    20

    4-φ18

    230

    160

    125

    3

    20

    4-φ18

    65

    5/2

    290

    180

    145

    120

    3

    20

    4-φ18

    290

    180

    145

    3

    20

    4-φ18

    80

    3

    310

    195

    160

    135

    3

    22

    4-φ18

    310

    195

    160

    3

    22

    4-φ18

    100

    4

    350

    215

    180

    155

    3

    22

    8-φ18

    350

    215

    180

    3

    24

    8-φ18

    125

    5

    400

    245

    210

    185

    3

    24

    8-φ18

    400

    245

    210

    3

    26

    8-φ18

    150

    6

    480

    280

    240

    210

    3

    24

    8-φ23

    480

    280

    240

    3

    28

    8-φ23

    200

    8

    600

    335

    295

    265

    3

    26

    8-φ23

    495

    335

    295

    3

    30

    12-φ23

    250

    10

    622

    390

    350

    320

    3

    28

    12-φ23

    622

    405

    355

    3

    32

    12-φ25

    300

    12

    698

    440

    400

    368

    4

    28

    12-φ23

    698

    460

    410

    4

    34

    12-φ25

    350

    14

    787

    500

    460

    428

    4

    30

    16-φ23

    787

    520

    470

    4

    38

    16-φ25

    400

    16

    914

    565

    515

    482

    4

    32

    16-φ25

    914

    580

    525

    4

    40

    16-φ30

    450

    18

    978

    615

    565

    532

    4

    32

    20-φ25













    500

    20

    978

    670

    620

    585

    4

    34

    20-φ25









    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【直通式襯氟止回閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
