手動快開排泥閥詳細介紹

手動快開排泥閥工作原理：

手動快開排泥閥主要由主閥、齒輪箱、具輪手柄、檔位等組成，工作時只要把手柄往下按定位就可以開啟，相反就快速關閉。手動快開排泥閥其壽命達五年以上，開啟速度快，一般在5秒鐘內閥板已全開，閥板與閥體為軟密封，關閉后密封性能好，無滲漏，以便維修更換，如配以電磁換向閥指控液壓缸，則能實現遠控、自控等。若配手動裝置，可以4－12臺一排安裝，同時起動關閉，驅動壓力取于水廠本身，無需另加設備，可省人力物力，節約能源 。

手動快開排泥閥產品用途：
手動快開排泥閥主要用于自來水公司污水處理廠等各類水池外，用以排除池底泥沙或污物。也可安裝在工作介質為水、氣、油等工業管道中作截流用。

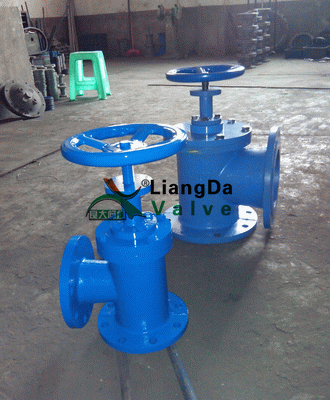

手動快開排泥閥產品實物圖1：


手動快開排泥閥零件材料：

零件名稱	閥體、齒輪	壓板、閥盤	閥桿	閥瓣
材料	灰鑄鐵HT200	球墨鑄鐵	不銹鋼2CR13	襯膠板NBR









手動快開排泥閥技術參數：

公稱壓力(MPa)	試驗壓力(MPa)		液壓缸 工作介質	適用溫度	適用介質
	殼體	密封
1.0	1.5	1.1	清水、氣	≤80℃	水、污水
1.6	2.4	1.76

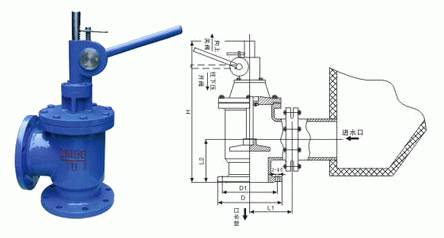

手動快開排泥閥外形結構圖：


手動快開排泥閥連接尺寸：

公稱通徑 (mm)	尺 寸			接管螺紋G
	H	L1	L2
80	480	135	125	1/2〞
100	500	145	125	1/2〞
150	620	175	145	1/2〞
200	735	225	185	1/2〞
250	805	260	205	1/2〞
300	940	280	245	3/4〞
350	1100	305	270	3/4〞
400	1200	340	310	1〞

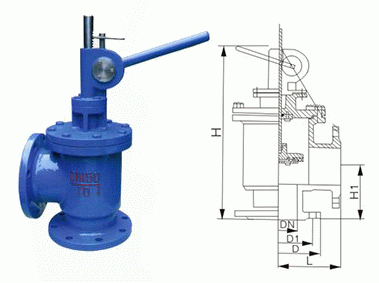

手動快開排泥閥安裝示意圖：

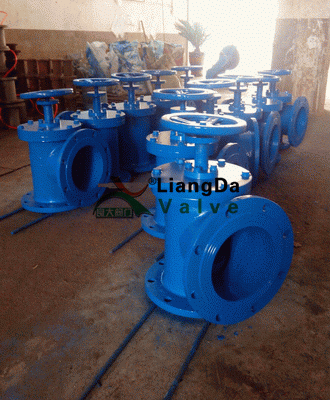

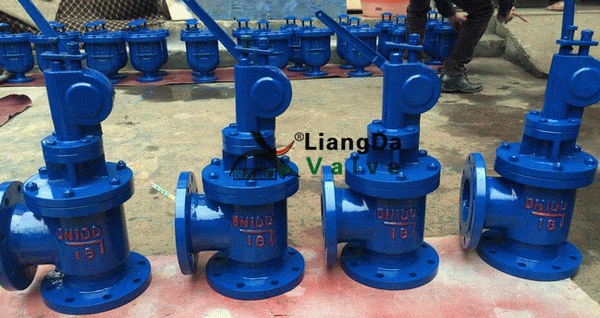

手動快開排泥閥產品實物圖2：
