池底排泥閥
| 液動池底排泥閥 |
 |
產品名稱： | 液動池底排泥閥 | |||||
| 型號： | H742X | ||||||
| 口徑： | DN50-500 | ||||||
| 壓力： | 0.6-1.6MPa | ||||||
| 材質： | 鑄鐵，鑄鋼，不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【液動池底排泥閥】 | |||||||
液動池底排泥閥詳細介紹
液動池底排泥閥產品用途：
液動池底排泥閥又名池底快開排泥閥，主要安裝于各類池子底部，作排除泥沙用。是結合國外先進技術自主開發生產，是現目前國內質量最穩定的排泥閥。還可按照用戶要求生產和加工。液動池底排泥閥作用原理：
液動池底排泥閥由閥體，液壓缸，活塞，閥桿，閥瓣組成。液壓缸是液體工具，液體作為動力，活塞，閥桿作為開關。開啟只需要一分鐘可以打開閥板，此閥必須配用手動換向閥或電磁閥可遠距離控制排泥閥開關。該閥密封件性能強，開關靈活，檢修方便，使用壽命長等特點，壽命可長達五年以上，保用期十八個月。

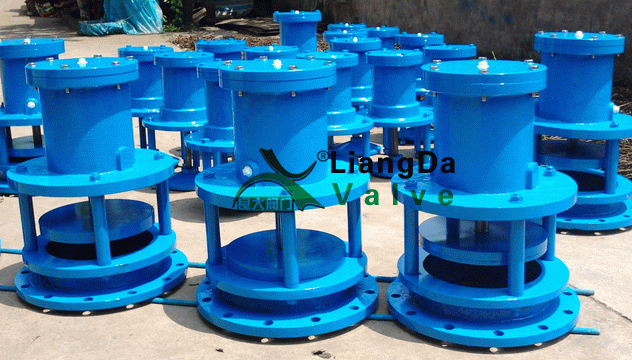

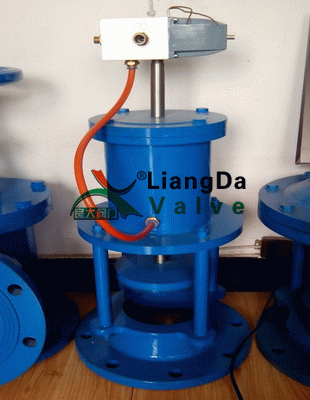

液動池底排泥閥產品實物圖：
液動池底排泥閥采用標準：
設計與制造標準：GB12235-89
法蘭連接標準：GB/T17241.6-98
試驗和檢驗標準：GB13927-92
閥門材料標準：GB12226-89
液動池底排泥閥技術參數：
閥體部分 |
型號 |
H742X-10 |
H742X-16 |
|
公稱壓力（MPa） |
1.0 |
1.6 |
||
試驗 壓力 |
密封（MPa） |
1.1 |
1.76 |
|
強度（MPa） |
1.5 |
2.4 |
||
適用介質 |
水 |
|||
溫度（°C） |
<80 |
|||
驅動部分 |
驅動介質 |
水（使用壓縮空氣，訂貨注明） |
||
驅動壓力（MPa） |
0.3—1.0 |
|||
介質溫度（°C） |
<50 |
|||
控制部分 (另配) |
控制器輸入電壓（V） |
AC220 |
||
電磁閥線圈電壓（V） |
AC220 |
|||
電磁閥線圈功力（W） |
10—15 |
|||
液動池底排泥閥零件材料：
零件名稱 |
閥座 |
閥瓣 |
閥桿 |
缸體 |
活塞板 |
活塞皮碗 |
材料牌號 |
HT200 |
HT200 |
不銹鋼 |
HT200 |
HT200 |
耐磨丁晴橡膠 |

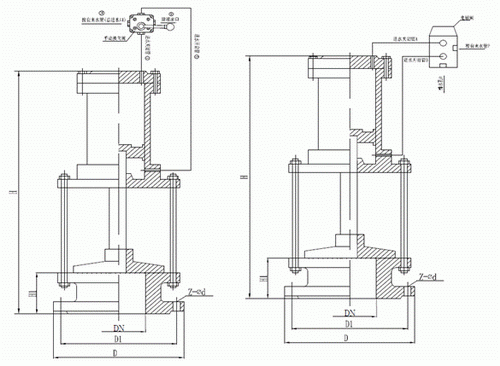

液動池底排泥閥外形結構圖：
液動池底排泥閥連接尺寸：
公稱通徑
|
D
|
D1
|
H
|
H1
|
Z-φd
|
進液管連接
|
100
|
215
|
180
|
450
|
110
|
8-18
|
1/2”
|
150
|
280
|
240
|
490
|
110
|
8-23
|
1/2”
|
200
|
335
|
295
|
530
|
110
|
8-23
|
1/2”
|
250
|
390
|
350
|
570
|
110
|
12-23
|
1/2”
|
300
|
440
|
400
|
610
|
140
|
12-23
|
3/4”
|
400
|
565
|
515
|
710
|
140
|
16-25
|
1”
|
500
|
670
|
620
|
810
|
160
|
20-25
|
1”
|

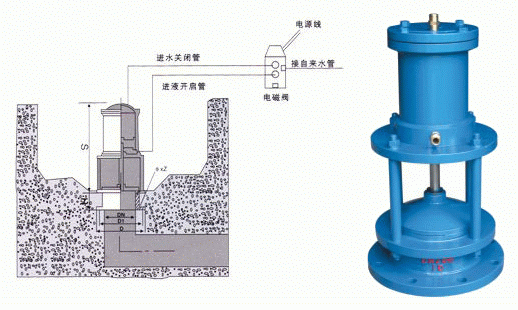

液動池底排泥閥安裝示意圖：

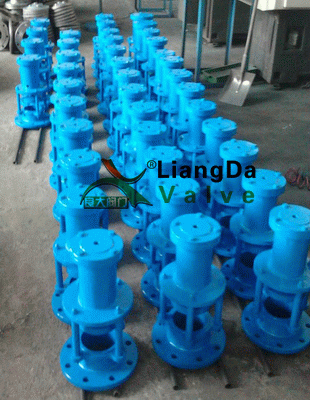

大口徑液動池底排泥閥產品實物圖：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【液動池底排泥閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
