當前位置：首頁 >> 低溫閥門 >> 低溫截止閥 >> 低溫截止閥

更新時間 2024-9-9 23:30:16

低溫截止閥

產品名稱：

低溫截止閥

型號：

DJ41Y

口徑：

DN25-300

壓力：

1.6-6.4MPa

材質：

鍛鋼、低溫鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門 售前、售中、售后專業服務。

您正在瀏覽：【低溫截止閥】

低溫截止閥詳細介紹

低溫截止閥產品概述：

低溫截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。此類型專用截止閥門主要用于液氧（液氮、液氬）等低溫液態介質系統上，具有開關靈活、密封可靠、耐壓等特點。

低溫截止閥產品優點：
低溫截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非?？煽康那袛喙δ?，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。

低溫截止閥工作原理：
低溫截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短，并具有非?？煽康那袛鄤?dòng)作，使得這種閥門非常適合作為介質的切斷或調節及節流使用。低溫截止閥一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分截止閥的閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來，這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化，因此截止閥的流動阻力較高于其它閥門。

低溫截止閥執行標準:

設計與制造：JB/T7749-95

結構長度：GB/T12221-89

連接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89

檢驗與試驗：JB/T7749-95

低溫截止閥性能參數：

型號		DJ41Y-16	DJ41Y-16P	DJ41Y-25	DJ41Y-25P	DJ41Y-40	DJ41Y-40P
工作壓力（MPa）		1.6		2.5		4.0
適用溫度（℃）		-45		-101		-196
適用介質		液化天然氣、乙烯、丙烯等低溫介質
材料	閥體、閥蓋	LCB	LC3	LCB	LC3	LCB	LC3
	閥瓣、閥座	鉻鎳鋼＋鈷鉻鎢
	閥桿	鉻鎳鋼

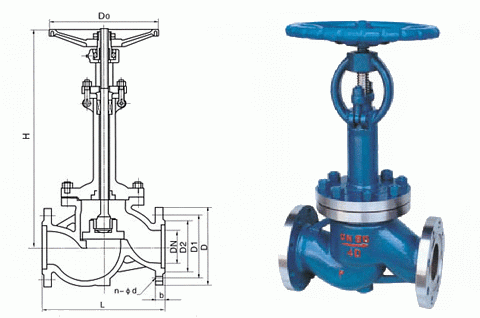

低溫截止閥外形結構圖：

低溫截止閥連接尺寸：

公稱通徑	主要外形尺寸和連接尺寸							H
公稱通徑	L	D	D1	D2	b	Z-d	D0	-46℃	-101℃	-196℃
DJ41Y-16
50	230	160	125	100	16	4-18	240	460	480	520
65	290	180	145	120	18	4-18	280	475	505	525
80	310	195	160	135	20	8-18	280	520	550	590
100	350	215	180	155	20	8-18	320	545	575	615
125	400	245	210	185	22	8-18	360	590	620	660
150	480	280	240	210	24	8-23	400	650	650	730
200	600	335	295	265	26	12-23	400	850	850	930
250	730	405	355	320	30	12-25	450	956	986	1036
300	850	460	410	375	30	12-25	500	1095	1125	1175
DJ41Y-25
50	230	160	125	100	20	4-18	240	460	480	520
65	290	180	145	120	22	8-18	280	475	505	525
80	310	195	160	135	22	8-18	280	520	550	590
100	350	230	190	160	24	8-23	320	545	575	615
125	400	270	220	188	28	8-25	360	590	620	660
150	480	300	250	218	30	8-25	400	650	680	730
200	600	360	310	278	34	12-25	400	850	880	930
250	730	425	370	332	36	12-30	450	956	986	1036
300	850	485	430	390	40	16-30	500	1095	1125	1175
DJ41Y-40
50	230	160	125	100	20	-	240	483	504	546
65	290	180	145	120	22	-	280	499	530	551
80	310	195	160	135	22	-	280	546	578	620
100	350	230	190	160	24	-	320	572	604	646
125	400	270	220	188	28	-	360	620	61	693
150	480	300	250	218	30	-	400	683	741	767
200	600	360	320	282	38	-	400	893	924	977
250	730	425	385	345	42	-	450	1004	1035	1088
300	850	485	450	408	46	-	500	1150	1181	1234

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【低溫截止閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
