當前位置：首頁 >> 低溫閥門
>> 低溫截止閥 >> 低溫高壓截止閥 更新時間 2024-9-9 23:30:20
低溫截止閥
| 低溫高壓截止閥 |
 |
產品名稱： | 低溫高壓截止閥 | |||||
| 型號： | DJ61Y | ||||||
| 口徑： | DN10-50 | ||||||
| 壓力： | 1.6-16.0MPa | ||||||
| 材質： | 鍛鋼、低溫鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【低溫高壓截止閥】 | |||||||
低溫高壓截止閥詳細介紹
低溫高壓截止閥產品概述：
低溫高壓截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。此類型專用截止閥門主要用于液氧（液氮、液氬）等低溫液態介質系統上，具有開關靈活、密封可靠、耐壓等特點。
低溫高壓截止閥產品優點：
低溫高壓截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。
低溫高壓截止閥工作原理：
低溫高壓截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短，并具有非?？煽康那袛鄤幼?，使得這種閥門非常適合作為介質的切斷或調節及節流使用。低溫截止閥一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分截止閥的閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來，這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化，因此截止閥的流動阻力較高于其它閥門。
低溫高壓截止閥性能規范：
低溫高壓截止閥產品優點：
低溫高壓截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。
低溫高壓截止閥工作原理：
低溫高壓截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短，并具有非?？煽康那袛鄤幼?，使得這種閥門非常適合作為介質的切斷或調節及節流使用。低溫截止閥一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分截止閥的閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來，這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化，因此截止閥的流動阻力較高于其它閥門。
低溫高壓截止閥性能規范：
公稱通徑
|
DN10-50mm
|
公稱壓力
|
PN16.0MPa
|
適用介質
|
液氧、液氮、液氬、液化天然氣、液態二氧化碳、液態丙烷等
|
適用溫度
|
-196℃～+150℃
|
閥體、閥蓋
|
0Cr18Ni9
|
閥桿、閥瓣
|
0Cr18Ni9
|
密封圈
|
T2
|
填料
|
PTFE
|

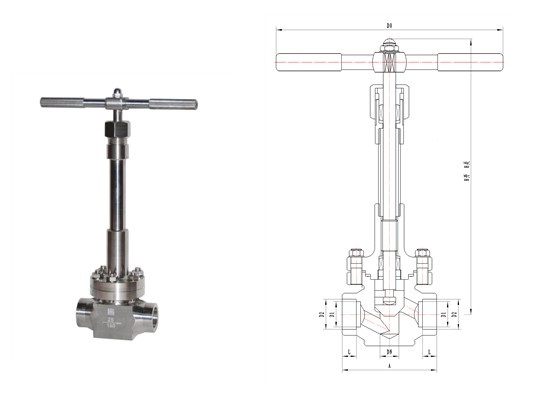

低溫高壓截止閥連接尺寸：
公稱通徑
DN(mm)
|
DJ61Y 低溫高壓截止閥
|
重量
|
||||||
尺 寸
|
(kg)
|
|||||||
H開
|
H關
|
D1
|
D2
|
L
|
A
|
D0
|
||
10
|
258
|
250
|
10
|
14.5
|
10
|
80
|
160
|
7
|
15
|
258
|
250
|
15
|
22.5
|
10
|
110
|
160
|
7.2
|
20
|
322
|
310
|
20
|
28.5
|
10
|
120
|
250
|
11.1
|
25
|
322
|
310
|
25
|
34.5
|
15
|
120
|
250
|
11.4
|
40
|
390
|
370
|
40
|
49.5
|
15
|
180
|
400
|
22.8
|
50
|
390
|
370
|
50
|
61.5
|
15
|
200
|
450
|
23.3
|
