  • 上海良大閥門有限公司
  • 電話:021-51875578
  • 傳真:021-57443237
  • 手機:13916747333
  • 郵箱:a15566@126.com
  • 地址:奉賢區工業綜合開發區942號
當前位置:首頁 >> 陶瓷閥門 >> 陶瓷截止閥 >> 陶瓷截止閥
更新時間 2024-9-9 23:38:11


陶瓷截止閥
    陶瓷截止閥
    陶瓷截止閥   產品名稱: 陶瓷截止閥
    型號:J41TC
    口徑:DN15-200
    壓力:1.0-6.4MPa
    材質:鑄鋼、不銹鋼

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【陶瓷截止閥

       陶瓷截止閥詳細介紹


    陶瓷截止閥產品概述:

    J41TC陶瓷截止閥主要采用陶瓷閥座、陶瓷閥芯構造。陶瓷截止閥的構造與普通截止閥無異,其啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。一般只適用于全開和全關,不允許作調節和節流。由于其閥座和閥辯系采用結構陶瓷制品,其精確度和耐磨性不受冷熱膨脹系數影響,在惡劣環境和流體之下,更有良好的操作性和使用壽命。

    陶瓷截止閥應用規范:

    設計與制造

     GB/T 12235

    連接端尺寸

     結構長度

     GB/T 12221

     法蘭尺寸

     JB79.1

    檢驗與試驗

     GB/T 9092

     材料

     碳鋼

     GB/T 12229

     不銹鋼

     Gb/T 12230

     標志

     Gb/T 12220

     供貨

     JG/T7928


    陶瓷截止閥零件材料

     序號

     名稱

     材料

     序號

     名稱

     材料

     1

    閥體

     WCB

     6

    填料

    柔性石墨

     2

    閥座

     結構陶瓷

     7

     填料壓蓋

     WCB

     3

    密封圈

     結構陶瓷

     8

     螺母

    黃銅

     4

    閥辨

     A105N

     9

     手輪

     Qt400

     5

     閥桿

     2Cr13

     10

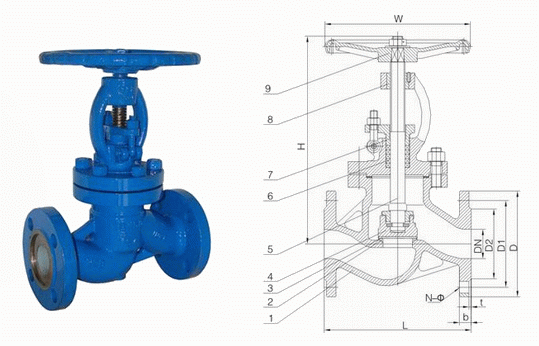

    陶瓷截止閥外形結構圖:


    陶瓷截止閥連接尺寸:

    DN

     PN(Mpa)

     尺寸

     L

     D

     D1

     D2

     b

     Z-Φd

     H

     15

     1.0

     130

     95

     65

    45

     16

     4-M12

    218

     20

    150

     105

     75

    55

     16

    4-M12

     258

     25

     160

     115

     85

     65

     16

     4-M12

     275

     32

     160

     135

     100

     78

     18

     4-M16

     280

     40

     200

     145

     110

     85

     18

     4-M16

     310

     50

     230

     160

     125

     100

    20

     4-M16

     320

     65

     290

     180

     145

     120

     22

     8-M16

     325

     80

     310

     195

     160

     135

     22

     8-M16

     355

     100

     350

     230

     190

    160

     24

    8-M20

     415

     125

     400

     270

     220

     188

     28

    8-M22

     460

     150

     480

     300

     250

     218

     30

     8-M22

     510

     200

     600

     3600

     310

     278

     34

     8-M2212

     568


    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【陶瓷截止閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
