當前位置:首頁 >> 陶瓷閥門 >> 陶瓷排渣閥 >> 電動陶瓷排渣閥
更新時間 2024-9-9 23:38:14


陶瓷排渣閥
    電動陶瓷排渣閥
    電動陶瓷排渣閥   產品名稱: 電動陶瓷排渣閥
    型號:PZ941TC
    口徑:DN50-400
    壓力:1.0-6.4MPa
    材質:鑄鋼、不銹鋼

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【電動陶瓷排渣閥

       電動陶瓷排渣閥詳細介紹


    電動陶瓷排渣閥產品概述:

    PZ941TC電動陶瓷排渣閥適合用于液、固混合介質,特殊的結構設計,排渣效果非常好,閥體內不積渣,關閉嚴密。閘板、閥座密封面材料均采用陶瓷制造,提高了耐磨性和耐腐性,大大延長了閥門使用壽命。該閥門適用于電力、石化、冶金、礦山、輸煤廠、水泥廠、水處理廠等行業,尤其適用于磨損嚴重的灰漿、灰渣管路輸送系統。


    電動陶瓷排渣閥性能規范:

     設計與制造

     GB/T12224

    連接端尺寸

     結構長度

    GB/T 12221

     法蘭尺寸

     GB/T 9113.1

     檢驗與試驗

     GB/T 9092

     材料

    碳鋼

     GB/T 12229

    不銹鋼

     GB/T 12230

     標志

    GB/T 12220

      供貨

     GB/T 12252


    電動陶瓷排渣閥零件材料

     序號

     名稱

     材料

     序號

     名稱

     材料

     1

     右閥體

     WCB

     閥蓋

     WCB

     2

     左閥體

     WCB

     填料

     石墨

     3

     閘板

     WCB+結構陶瓷

     10

     支架

    WCB

     4

     閥座

     結構陶瓷

     11

     填料壓板

     WCB

     5

     閥桿

     2Cr13

     12

     軸承

    柔性石墨

     6

     螺栓

     25#

     13

     閥桿螺母

     青銅

     7

     螺母

     25#

     14

     電動裝置

    組合件

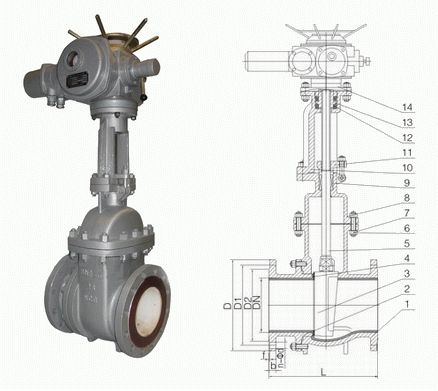

    電動陶瓷排渣閥外形結構圖:


    電動陶瓷排渣閥連接尺寸:

    DN

     PN(Mpa)

     L

     D

     D1

     C

     H

     n-d

     50

     1.0

     250

     165

    125

     20

     335

    4-Φ18

     80

     280

     200

     160

     20

     510

    8-Φ18

     100

     300

     220

     180

     22

    685

    8-Φ18

     150

     350

     285

     240

     24

     790

    8-Φ22

     200

     400

     340

     295

     24

     885

    8-Φ22

     250

     450

     395

     350

     26

     1015

    12-Φ22

     300

     500

     445

     400

     26

     1190

    16-Φ26

     350

     550

     505

     460

     26

     1350

    16-Φ22

    400

     600

     565

     515

     26

     1460

    16-Φ26



     DN

     PN(Mpa)

     L

     D

     D1

     C

     H

     n-d

     50

     1.6

    250

     165

     125

     20

     335

    4-Φ18

     80

    280

     200

     160

     20

     510

    8-Φ18

     100

    300

     220

     180

     22

     685

    8-Φ18

    125

    325

     250

     210

     22

    730

    8-Φ18

     150

    350

     285

     240

     24

     790

    8-Φ22

     200

    400

     340

     295

     24

     885

    12-Φ22

     250

    450

     405

     355

     26

     1015

    12-Φ26

     300

    500

     460

     410

     28

     1190

    12-Φ26

     350

    550

    520

     470

     30

     1350

    16-Φ26

    400

    600

     580

     525

     32

     1460

    16-Φ30



     DN

     PN(Mpa)

     L

     D

     D1

     C

     H

     n-d

     50

    2.5

     250

     165

     125

     20

     345

    4-Φ18

     80

     280

     200

     160

     24

    520

    8-Φ18

     100

     300

    235

     190

     24

     695

    8-Φ22

    125

     325

    270

    220

    26

    755

    8-Φ26

     150

    350

     300

     250

     28

     810

    8-Φ26

     200

    400

     360

    310

     30

     955

    12-Φ26

     250

     450

     425

     370

     32

     1100

    12-Φ30

     300

    500

    485

     430

     34

     1240

    16-Φ30

     350

    550

     555

     490

     38

     1410

    16-Φ33



     DN

     PN(Mpa)

     L

     D

     D1

     C

     H

     n-d

     50

     4.0

     250

     165

     125

     20

     355

    4-Φ18

     80

     310

     200

     160

    24

     540

    8-Φ18

     100

     335

     235

     190

     24

     720

    8-Φ22

    125

     400

    270

    220

    26

    770

    8-Φ26

     150

     450

     300

     250

     28

     820

    8-Φ26

     200

     550

     375

     320

     34

     965

    12-Φ30

     250

     650

     450

    385

     38

     1050

    12-Φ33

     300

     750

     515

     450

     42

     1200

    16-Φ33


    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【電動陶瓷排渣閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
