當前位置:首頁 >> 襯氟閥門 >> 襯氟止回閥 >> 浮球式襯氟止回閥
更新時間 2024-9-9 23:36:46


襯氟止回閥
    浮球式襯氟止回閥
    浮球式襯氟止回閥   產品名稱: 浮球式襯氟止回閥
    型號:H40F46
    口徑:DN15-500
    壓力:0.6-2.5MPa
    材質:鑄鋼、不銹鋼等

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【浮球式襯氟止回閥

       浮球式襯氟止回閥詳細介紹


    浮球式襯氟止回閥產品概述:

    浮球式襯氟止回閥是一種依靠介質本身的流動而自動啟閉閥瓣用來阻止介質逆向流動的自動防腐閥門,又稱逆止閥或單向閥。閥體內腔表面覆有可供選擇的各種氟塑料,具有強度高、耐腐蝕性能好的特點;適用于不同工作溫度和流體管路,防止各類管路或設備上的介質逆流的單向啟閉。H40F46浮球式襯氟止回閥工作原理:是能自動阻止流體倒流的閥門。止回閥的閥瓣在流體壓力作用下開啟,流體從進口側流向出口側。當進口側壓力低于出口側時,閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。浮球式襯氟止回閥應垂直安裝于管道中,安裝時注意介質流動的方向應與閥體所標箭頭方向一致。

    浮球式襯氟止回閥技術標準:
    設計標準:符合企業標準
    結構長度:GBl 2221
    法蘭標準:JB/Y79-94 GB91131-26
    公稱壓力:10、16、2.5MPa
    檢驗試驗:JB/Y9092-99

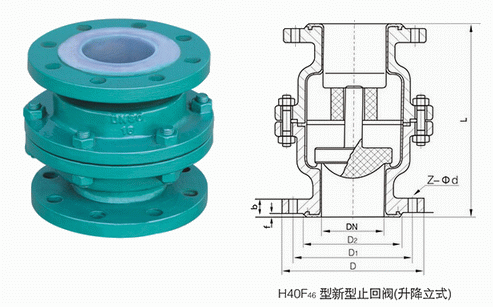

    浮球式襯氟止回閥外形結構圖:


    浮球式襯氟止回閥連接尺寸:
    公稱通徑
    PN0.6(MPa)主要外形尺寸和連接尺寸
    參考值
    重量
    DN
    L
    D
    D1
    D2
    f
    b
    Z-Φd
    Do
    H
    25
    152
    100
    75
    60
    3
    14
    4-Φ12
    130
    76
    6
    32
    152
    120
    90
    70
    3
    16
    4-Φ14
    140
    76
    8
    40
    178
    130
    100
    80
    3
    16
    4-Φ14
    160
    89
    10
    50
    178
    140
    110
    90
    3
    16
    4-Φ14
    170
    89
    14
    65
    190
    160
    130
    110
    3.5
    18
    4-Φ14
    200
    95
    18
    80
    203
    185
    150
    125
    3.5
    18
    4-Φ18
    220
    101
    21
    100
    267
    205
    170
    145
    4
    20
    4-Φ18
    240
    133
    40
    125
    305
    235
    200
    175
    4
    20
    8-Φ18
    280
    152
    70
    150
    394
    260
    225
    200
    4
    20
    8-Φ18
    315
    197
    90
    通徑
    PN1.0(MPa)主要外形尺寸和連接尺寸
    參考值
    重量
    DN
    L
    D
    D1
    D2
    f
    b
    Z-Φd
    Do
    H
    25
    152
    115
    85
    65
    3
    16
    4-Φ14
    130
    76
    7
    32
    152
    135
    100
    70
    3
    18
    4-Φ18
    140
    76
    9
    40
    178
    145
    110
    85
    3
    18
    4-Φ18
    160
    89
    12
    50
    178
    160
    125
    100
    3
    18
    4-Φ18
    170
    89
    15
    65
    190
    180
    145
    120
    3.5
    20
    4-Φ18
    200
    95
    20
    80
    203
    195
    160
    135
    3.5
    20
    4-Φ18
    220
    101
    24
    100
    267
    215
    180
    155
    4
    22
    8-Φ18
    240
    133
    44
    125
    305
    245
    210
    185
    4
    24
    8-Φ18
    280
    152
    75
    150
    394
    280
    240
    210
    4
    24
    8-Φ23
    315
    197
    95

    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【浮球式襯氟止回閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
