當前位置：首頁 >> 真空閥門 >> 真空蝶閥 >> GIQ-A型氣動高真空蝶閥

更新時間 2024-9-9 23:37:28

真空蝶閥

GIQ-A型氣動高真空蝶閥

產品名稱：

GIQ-A型氣動高真空蝶閥

型號：

GIQ-A

口徑：

DN50-800

壓力：

0.6×106 ~1.3×10-4

材質：

304、316、316L不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【GIQ-A型氣動高真空蝶閥】

GIQ-A型氣動高真空蝶閥詳細介紹

GIQ-A型氣動高真空蝶閥產品概述：

GIQ-A型系列氣動高真空蝶閥適用于高真空系統中用來接通或截止氣流之用。該閥以壓縮空氣為動力，通過電磁換向閥改變氣路方向，執行氣缸推動，使固定在轉動軸上的閥板旋轉90°實現閥門的開啟和關閉。適用的工作介質為空氣和非腐蝕性氣體。氣動執行器控制的氣動蝶閥，分為雙作用和單作用（彈簧復位）氣缸?？蛇x配信號反饋控制，防爆電氣裝置及氣源處理元件。

GIQ-A型氣動高真空蝶閥技術性能：

適用范圍(Pa)	2x105～1.3x10-5
閥門漏率(Pa.L/S)	≤1.3x10-6
介質溫度（℃）	-25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠)
氣源壓力(MPa)	0.4～0.6
法蘭標準	GB/T6070
安裝位置	任意
電源電壓	標準出廠：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
信號反饋	標準出廠：不帶反饋信號 特殊指定：磁性開關DV/AC5～240V

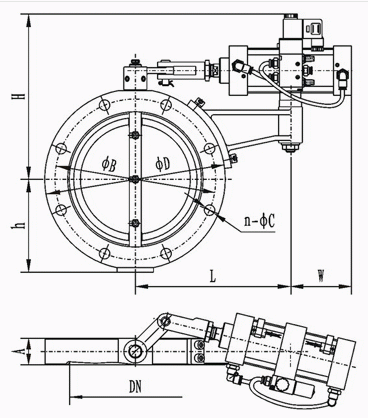

GIQ-A型氣動高真空蝶閥外形結構圖：

GIQ-A型氣動高真空蝶閥連接尺寸：

型號	通徑(DN)	ΦD	ΦB	H	h	A	L	W	n-ΦC
GIQ-50A	50	110	90	162	55	26	160	62	4-Φ9
GIQ-63A	63	130	110	172	66	32	180	81	4-Φ9
GIQ-80A	80	145	125	178	74				8-Φ9
GIQ-100A	100	165	145	187	84				8-Φ12
GIQ-125A	125	200	175	208	102	35	207	86
GIQ-150A	150	225	200	220	114	35	207	86
GIQ-200A	200	285	260	256	146	45	236	100	12-Φ11
GIQ-250A	250	335	310	282	173	50	236	100	12-Φ11
GIQ-300A	300	425	395	350	216	55	280	118	12-Φ14
GIQ-400A	400	510	480	392	259	60	304	130	16-Φ14
GIQ-500A	500	600	565	440	312	80	350	175	12-Φ18
GIQ-600A	600	710	670	525	366	100	360	212	12-Φ21
GIQ-800A	800	920	880	690	473	130	520	268	20-Φ21

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【GIQ-A型氣動高真空蝶閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
