當前位置：首頁 >> 隔膜閥 >> 手動隔膜閥 >> 手動襯氟隔膜閥
更新時間 2024-9-9 23:37:05


手動隔膜閥
    手動襯氟隔膜閥
    手動襯氟隔膜閥   產品名稱： 手動襯氟隔膜閥
    型號：G41F46
    口徑：DN15-300
    壓力：0.6-1.6MPa
    材質：鑄鐵、鑄鋼、不銹鋼

    良大優勢：

    		 1、質量穩定：實行全過程質量監控
    細心把關，全方位檢測！
    2、價格合理：高效率的成本控制
    減少開支，讓利于客戶！
    3、交貨快捷：充足的庫存，便捷的物流
    嚴格按照合同期交貨！

    訂貨須知：

    		請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務：

    		提供全套流體控制解決方案，良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽：【手動襯氟隔膜閥】

       手動襯氟隔膜閥詳細介紹

    手動襯氟隔膜閥產品概述：

    G41F46手動襯氟隔膜閥是一種特殊形式的具有截?cái)喙δ艿拈y，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔與閥蓋內腔隔開以達到截?cái)喙軆?nèi)介質目的，由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。襯氟隔膜閥是依靠旋轉手輪而達到的。本閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。當順時針?lè)胖檬州啎r(shí)，手輪即下移，閥瓣隨之帶動隔膜下降使通路截?cái)?；反之則閥門即開啟，色別隨之顯露。

    手動襯氟隔膜閥產品特點：
    1、襯氟隔膜閥與其它閥門最大的區別在於：采用無填料函的構造；可使流道內的腐蝕性介質與所有驅動部件處?kù)锻耆綦x的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。
    2、由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。
    3、襯氟隔膜閥的閥體內腔為全氟F46內襯。因此具有優越的耐腐蝕的特點。
    4、由於密封件為富有彈性的四氟隔膜。因此還具有較好的密封性和最小的關閉力。
    5、襯氟隔膜閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。

    手動襯氟隔膜閥基本型號：
    手動
    G41F3
    直流式
    G45F3
    G41F46
    G45F46
    氣動
    G641F3
    電動
    G941F3
    G641F46
    G941F46

    手動襯氟隔膜閥技術規范：
    設計標準
    GB12239
    結構長度
    JB1688/GB12221
    法蘭標準
    JB/T79-94
    GB9113.1-26
    檢驗試驗
    GB/T13927
    驅動方式
    手動、電動、氣動、
    常閉型、常開型

    手動襯氟隔膜閥    零件材料：

    序號

    零件名稱

    灰鑄鐵

    鑄鋼

    不銹耐酸鑄鋼

    超低不銹鋼耐酸鑄鋼

    Z

    C

    P

    R

    P

    R

    1

    閥體/閥蓋

    HT250

    WCB

    CF8

    CF8M

    CF3

    CF3M

    2

    閥瓣/閥桿

    35

    1cr13

    1Cr18Ni9Ti

    1Cr18Ni12Mo2Ti

    00cr18Ni10

    00Cr17Ni14Mo2

    3

    襯里/閥座

    PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)

    4

    隔膜

    FEP(F46)/CR(氯丁橡膠)、PFA（可溶性F4）/FPDM（乙丙橡膠）

    5

    支架

    WCB

    CF8

    CF8

    6

    閥桿螺母

    ZCuAI10Fe3

    ZCuAI10Fe3

    ZCuAI10Fe3

    7

    緊固螺栓

    35

    1Cr17Ni2

    1Cr18Ni9Ti

    8

    螺母

    45

    0Cr18Ni9

    0Cr18Ni9

    9

    手輪

    WCB

    WCB

    WCB

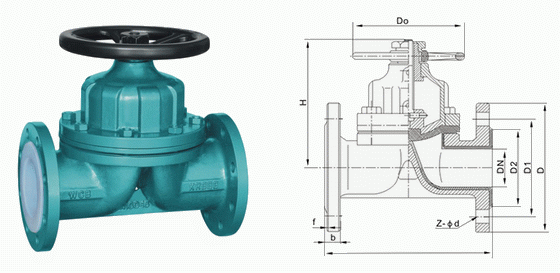

    手動襯氟隔膜閥外形結構圖：


    手動襯氟隔膜閥連接尺寸：

    公稱通徑

    標準值

    參考值

    DN(mm)

    NPS(inch)

    L

    D

    D1

    D2

    f

    b

    Z-фd

    d0

    H

    H1

    WT(kg)

    PN0.6MPa / PN1.0MPa

    15

    1/2

    125

    95

    65

    45

    2

    14

    4-ф14

    100

    105

    110

    3.5

    20

    3/4

    135

    105

    75

    55

    2

    16

    4-ф14

    100

    115

    125

    4

    25

    1

    145

    115

    85

    65

    2

    16

    4-ф14

    120

    120

    135

    5.5

    32

    11/4

    160

    135

    100

    78

    2

    18

    4-ф18

    120

    125

    150

    8

    40

    11/2

    180

    145

    110

    85

    3

    18

    4-ф18

    140

    135

    175

    11

    50

    2

    210

    160

    125

    100

    3

    20

    4-ф18

    140

    155

    195

    14

    65

    21/2

    250

    180

    145

    120

    3

    20

    4-ф18

    200

    170

    200

    23

    80

    3

    300

    195

    160

    135

    3

    22

    4-ф18

    200

    200

    255

    29

    100

    4

    350

    215

    180

    155

    3

    22

    8-ф18

    280

    270

    325

    46

    125

    5

    400

    245

    210

    185

    3

    24

    8-ф18

    320

    335

    405

    70

    150

    6

    460

    280

    240

    210

    3

    24

    8-ф23

    320

    370

    450

    95

    200

    8

    570

    335

    295

    265

    3

    26

    8-ф23

    400

    480

    600

    170

    250

    10

    680

    390

    350

    320

    3

    28

    12-ф23

    500

    545

    620

    270

    300

    12

    790

    435

    395

    362

    4

    24

    12-ф23

    500

    585

    680

    320

    PN1.6MPa

    15

    1/2

    130

    95

    65

    45

    2

    14

    4-ф14

    120

    110

    115

    4

    20

    3/4

    150

    105

    75

    55

    2

    16

    4-ф14

    120

    120

    130

    5

    25

    1

    160

    115

    85

    65

    2

    16

    4-ф14

    140

    125

    140

    6

    32

    11/4

    180

    135

    100

    78

    2

    18

    4-ф18

    140

    130

    155

    9

    40

    11/2

    200

    145

    110

    85

    3

    18

    4-ф18

    160

    140

    180

    12

    50

    2

    230

    160

    125

    100

    3

    20

    4-ф18

    160

    160

    200

    15

    65

    21/2

    290

    180

    145

    120

    3

    20

    4-ф18

    200

    175

    205

    24

    80

    3

    310

    195

    160

    135

    3

    22

    8-ф18

    200

    205

    260

    30

    100

    4

    350

    215

    180

    155

    3

    24

    8-ф18

    280

    275

    330

    48

    125

    5

    400

    245

    210

    185

    3

    26

    8-ф18

    320

    340

    410

    75

    150

    6

    480

    280

    240

    210

    3

    28

    8-ф23

    320

    375

    460

    105

    200

    8

    600

    335

    295

    265

    3

    30

    12-ф23

    400

    485

    605

    182

    250

    10

    730

    405

    355

    320

    3

    32

    12-ф25

    500

    550

    625

    295

    300

    12

    850

    460

    410

    375

    4

    34

    12-ф25

    500

    590

    685

    345

    提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【手動襯氟隔膜閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
